申请日2019.02.12
公开(公告)日2019.04.19
IPC分类号E02B7/40; E02B7/54; E02B8/02
摘要
一种多功能景观闸门及该闸门排污、截污和泄水方法，其中闸门为可转动的活动门体，活动门体包括上活动门体和下活动门体，上活动门体和下活动门体之间设有拦污栅，拦污栅的一端与上活动门体铰接，另一端与下活动门体活动连接。本闸门通过门体的转动与拦污栅的配合，可方便的实现泄水、截污和排污状态的切换，克服了现有技术中存在的结构繁琐、操作空间小的问题;本方法可及时收集河道中的污物，保持河道的清洁，具有使用便利、步骤简单、成本低之优点。
权利要求书

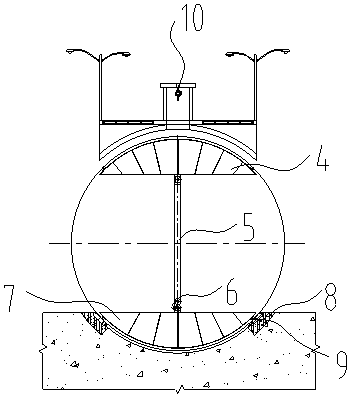

1.一种多功能景观闸门，包括门体，其特征在于：所述门体为可转动的活动门体，所述活动门体包括上活动门体和下活动门体，所述上活动门体和下活动门体之间设有拦污栅，所述拦污栅的一端与上活动门体铰接，另一端与下活动门体活动连接。
2.按照权利要求1所述的景观闸门，其特征在于：所述闸门还包括动力部件，所述动力部件包括驱动电机，以及由驱动电机带动的传动组件，所述传动组件与门体连接支架转轴相连接。
3.按照权利要求2所述的景观闸门，其特征在于：所述传动组件包括与驱动电机输出轴连接的主动齿轮，以及与门体连接支架转轴连接的从动齿轮。
4.按照权利要求1所述的景观闸门，其特征在于：所述闸门还包括门体锁定部件。
5.按照权利要求1所述的景观闸门，其特征在于：所述拦污栅的另一端经拦污栅自脱钩部件与下活动门体活动连接。
6.按照权利要求1所述的景观闸门，其特征在于：所述活动门体与坝基之间设有止水部件。
7.一种闸门排污、截污和泄水方法，所述闸门包括可转动的活动门体，所述活动门体包括上活动门体和下活动门体，所述上活动门体和下活动门体之间设有拦污栅，所述拦污栅的一端与上活动门体铰接，另一端与下活动门体活动连接，其特征在于：所述方法包括以下步骤：
1)活动门体转动至非迎水面，且拦污栅处于倾倒位置，此为闸门泄水步骤;
2)活动门体转动至非迎水面，且拦污栅处于挡水直立位置，此为闸门截污步骤;
3)活动门体转动至迎水面，且拦污栅处于挡水直立位置，此为闸门排污步骤。
8.按照权利要求7所述的方法，其特征在于：所述方法使用的闸门还设有与闸门排污步骤配合使用的抓斗部件。
9.按照权利要求7所述的方法，其特征在于：所述方法使用的闸门还设有与活动门体配合使用的止水部件。
10.按照权利要求7所述的方法，其特征在于：所述方法还包括连接钢爬梯、维护人员经钢爬梯进入活动门体之间，行走在拦污栅上巡视检查的步骤。
说明书
一种多功能景观闸门及该闸门排污、截污和泄水方法
技术领域
本发明涉及水利工程用闸门技术领域，尤其是涉及一种多功能景观闸门，还涉及该闸门的使用方法。
背景技术
水利工程中的拦河闸根据工程规模大小、重要程度一般都设有检修门、工作门及拦污栅，现有工程中采用拦污栅、检修门、工作门三道式结构，也或者拦污栅和检修门共槽(如公开在《人民长江》上、卜建欣撰写的“三峡电站进水口拦污栅设计”一文中述及“进水口布置有2道闸门，一道是由液压启闭机操作的快速工作门，另一道为由坝顶门机启闭的检修门;左、右电站各机组进水口前缘均设置直立式平面拦污栅，拦污栅为一列直线式布置，栅后各机组可相互补水”;再如窦维娥等所撰写“检修门和拦污栅的设计”一文中，述及“根据本工程电站运行情况，拦污栅和检修闸门不同时使用，因此将二者设计成共用一套门槽，同时使用一套启闭机”)。
对于大跨度拦河闸，尤其闸门挡水高度较高、孔数较多时，拦污栅和检修门的合理设置是必须要考虑的问题，因为检修门设于墩顶极不美观，检修门存放于仓库、维护检修时又需要运输安装，带来不便。拦污栅清污时使得检修门的便桥上操作空间减小，人力操作较为繁琐。实践中发现，很多河道不再设拦污栅，提闸后，污物随水流拍向下游，给下游维护管理带来不便。
发明内容
本发明的目的在于克服现有技术中存在的缺点，提供一种多功能景观闸门，该闸门设上活动门体和下活动门体，通过活动门体的转动，实现截污、排污和泄水状态的转换，采用的技术方案是：一种多功能景观闸门，包括门体，其特征在于：所述门体为可转动的活动门体，所述活动门体包括上活动门体和下活动门体，所述上活动门体和下活动门体之间设有拦污栅，所述拦污栅的一端与上活动门体铰接，另一端与下活动门体活动连接。
为实现活动门体的转动，所述闸门还包括动力部件，所述动力部件包括驱动电机，以及由驱动电机带动的传动组件，所述传动组件与门体连接支架转轴相连接。驱动电机输出的动力经转动组件传递至门体连接支架转轴。
传动组件的结构为：所述传动组件包括与驱动电机输出轴连接的主动齿轮，以及与门体连接支架转轴连接的从动齿轮。
为保证活动门体与闸墩之间牢固连接，所述闸门还包括门体锁定部件，以保证维护人员在拦污栅上行走的安全性。
为及时脱钩、实现不同状态之间的切换，所述拦污栅的另一端经拦污栅自脱钩部件与下活动门体活动连接。
为保证泄水状态下活动与坝基之间的相对密封，所述活动门体与坝基之间设有止水部件。
本发明还公开了一种闸门排污、截污和泄水方法，所述闸门包括活动门体，所述活动门体包括可转动的上活动门体和下活动门体，所述上活动门体和下活动门体之间设有拦污栅，所述拦污栅的一端与上活动门体铰接，另一端与下活动门体活动连接，其特征在于：所述方法包括以下步骤：
1)活动门体转动至非迎水面，且拦污栅处于倾倒位置，此为闸门泄水步骤;
2)活动门体转动至非迎水面，且拦污栅处于挡水直立位置，此为闸门截污步骤;
3)活动门体转动至迎水面，且拦污栅处于挡水直立位置，此为闸门排污步骤。通过控制系统，可实现不同状态之间的人工切换或自动切换。
为达到清污之目的，所述方法使用的闸门还设有与闸门排污步骤配合使用的抓斗部件。
为实现活动门体与坝基之间的相对密封，所述方法使用的闸门还设有与活动门体配合使用的止水部件。
为达到检修目的，所述方法还包括连接钢爬梯、维护人员经钢爬梯进入活动门体之间，行走在拦污栅上巡视检查的步骤。
本发明的有益效果在于：本闸门通过门体的转动与拦污栅的配合，可方便的实现泄水、截污和排污状态的切换，克服了现有技术中存在的结构繁琐、操作空间小的问题;本方法可及时收集河道中的污物，保持河道的清洁，具有使用便利、步骤简单、成本低之优点。（发明人王金华;曹先玉;楚涛;杜培文;许志刚;张婷;李鹏飞;闫小萌）
