申请日2019.08.27
公开(公告)日2019.11.15
IPC分类号C02F9/14; C02F101/16
摘要
本发明公开了一种氨氮污水处理的过滤器，包括污水处理器，所述污水处理器中设有上工作箱，所述上工作箱中设有吸附板，所述污水处理器中固定设有工作箱，所述工作箱中设有第一反应腔，所述工作箱中设有第二反应腔，所述污水处理器中固定设有下工作箱，所述下工作箱中设有检测腔，所述检测腔与所述第一反应腔通过第二水泵连通，本发明利用了生物陈氮法去除水中的氨氮，在生物反应的过程中，所处反应腔的材料会被消耗，生物的反应效率下降，本装置会启动自动补充材料的装置，对消耗的材料进行补充，使生物处于一个合适的环境中进行反应，提高了污水处理器的工作时间和工作效率。
权利要求书
1.一种氨氮污水处理的过滤器，包括污水处理器，所述污水处理器中设有上工作箱，所述上工作箱中设有吸附板，所述污水处理器中固定设有工作箱，其特征在于：所述工作箱中设有第一反应腔，所述工作箱中设有第二反应腔，所述污水处理器中固定设有下工作箱，所述下工作箱中设有检测腔，所述检测腔与所述第一反应腔通过第二水泵连通，当污水进入所述上工作箱后，经过所述吸附板过滤后进行所述第一反应腔，进行硝化反应后进入第二反应腔，进行反硝化反应后进入检测腔，合格后排出，所述污水处理器中设有位于所述上工作箱与所述工作箱之间的补充腔，所述补充腔与所述第一反应腔通过推料孔连通，所述补充腔中固定设有材料补充装置，所述材料补充装置中设有第一电机，所述第一电机上转动设有第一转轴，所述第一转轴上设有凸轮，所述补充腔中设有滑槽，所述滑槽中设有可左右滑动的滑动杆，所述滑动杆右端面与所述滑槽右壁通过弹簧连接，所述左端固定设有推料板，所述补充腔中固定设有第一储料箱，所述第一储料箱中设有向下开口的第一储料腔，所述第一储料腔中装满补充材料。
2.根据权利要求 1 所述的一种氨氮污水处理的过滤器，其特征在于：所述第二反应腔中设有中设有第二补充腔，所述第二补充腔左右对称设置，所述第二补充腔中固定设有第二电机，所述第二电机上固定设有第一螺纹套筒，所述第一螺纹套筒中设有螺纹连接的第一螺纹杆，所述污水处理器中设有第二活塞箱，所述第二活塞箱中设有第二活塞腔，所述第二活塞腔中填满补充液，所述第二活塞腔向右开口，所述第二活塞腔通过第二单向阀与所述第二反应腔单向连通，所述第二活塞腔中设有可左右滑动的第二活塞，所述第一螺纹杆延伸至所述第二活塞腔中与所述第二活塞固定连接，当污水进行所述第二反应腔一段时间后，所述第二电机启动将补充液推入所述第二反应腔中。
3.根据权利要求 1 所述的一种氨氮污水处理的过滤器，其特征在于：所述污水处理器设有第一水泵，所述第一水泵与所述上工作箱连通，所述上工作箱向上开口，所述污水处理器中设有电机箱，所述电机箱中固定设有第三电机，所述第三电机上转动设有第二转轴，所述第二转轴上固定设有第二螺纹套筒，所述第二螺纹套筒中设有螺纹连接的第二螺纹杆，所述第二螺纹杆下端固定设有位于所述上工作箱中的推板，当所述上工作箱中充满污水时，所述第三电机启动，推动所述推板向下运动，挤压所述上工作箱中的污水快速过滤。
4.根据权利要求 1 所述的一种氨氮污水处理的过滤器，其特征在于：所述第一反应腔与所述上工作箱通过第一排水孔连通，所述第一反应腔中设有正电极、负电极，所述第一反应腔中的生物与污水开始生物硝化反应，所述正电极、所述负电极启动，提供生物硝化需要的氧气，一段时间后，所述第一电机启动，将所述第一储料腔中补充材料推入所述第一反应腔中，所述第一反应腔与第二反应腔通过第二排水孔连通，所述第二排水孔中设有第一阀门，反应完成后，所述第一阀门开启，污水流入所述第二反应腔中。
5.根据权利要求 2 所述的一种氨氮污水处理的过滤器，其特征在于：所述第二反应腔与所述检测腔通过第三排水孔连通，所述第三排水孔中设有第二阀门，当所述第二反应腔中反应一段时间后，所述第二阀门开启，污水流入所述检测腔中。
6.根据权利要求 1 所述的一种氨氮污水处理的过滤器，其特征在于：所述检测腔中设有排水孔，所述检测腔中设有位于所述排水孔上侧的挡板，所述检测腔固定中设有第四电机，所述第四电机上固定设有第三螺纹套筒，所述第三螺纹套筒中设有螺纹连接的第三螺纹杆，所述检测腔中设有第一活塞箱，所述第一活塞箱中设有第一活塞腔，所述第一活塞腔中设有第一活塞杆，所述第三螺纹杆延伸至所述第一活塞腔中与所述第一活塞杆固定连接，所述第一活塞杆延伸至所述第一活塞箱外侧与所述挡板通过第二推杆固定连接，所述第四电机启动，缓缓向左拉动所述挡板，一段时间后，开启所述排水孔。
7.根据权利要求 1 所述的一种氨氮污水处理的过滤器，其特征在于：所述污水处理器所述下工作箱中设有检验腔，所述检验腔中滑动设有第一活塞，所述第一活塞上固定设有第一推杆，所述第一活塞上端面与所述检验腔顶壁之间通过第一弹簧连接，所述检验腔向右开口与所述检测腔连通，所述检验腔中设有第一单向阀，所述检验腔中固定设有第二按钮，经过处理的污水通过所述第一单向阀进入所述检验腔中，与所述检验腔中的检测液进行反应，若不合格，产生的气体通过所述第一活塞推动所述第一推杆向上移动，挤压所述第二按钮，发出电信号，所述第四电机启动反转，闭合所述排水孔，所述第二水泵启动，将不合格的污水抽入所述第一反应腔中。
8.根据权利要求 2 所述的一种氨氮污水处理的过滤器，其特征在于：所述第二反应腔中设有排气孔，污水在所述第二反应腔中进行生物反硝化产生的废气通过所述排气孔排出。
9.根据权利要求 1 所述的一种氨氮污水处理的过滤器，其特征在于：所述污水处理器下端固定设有移动装置，通过所述移动装置可以进行便捷移动。

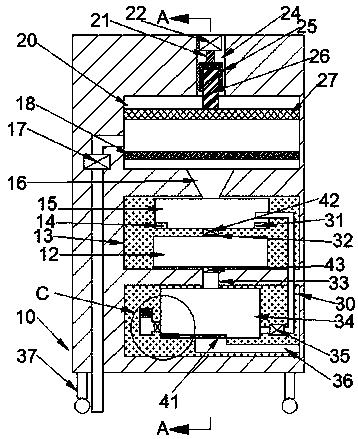

说明书
一种氨氮污水处理的过滤器
技术领域
本发明涉及机械技术领域，具体为一种氨氮污水处理的过滤器。
背景技术
污水是生产过程中产生的污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物，随着工艺迅速发展，污水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，而作为污水处理，也需要经过好几层的处理过程，传统的污水处理器不能快速有效地去除污水中的氨氮，所以亟需一种高效的氨氮污水处理的过滤器，针对上述缺点，本发明进行了改进。
发明内容
本发明要解决的技术问题是提供一种氨氮污水处理的过滤器，克服了上述的问题。
本发明是通过以下技术方案来实现的。
本发明的一种氨氮污水处理的过滤器，包括污水处理器，所述污水处理器中设有上工作箱，所述上工作箱中设有吸附板，所述污水处理器中固定设有工作箱，所述工作箱中设有第一反应腔，所述工作箱中设有第二反应腔，所述污水处理器中固定设有下工作箱，所述下工作箱中设有检测腔，所述检测腔与所述第一反应腔通过第二水泵连通，当污水进入所述上工作箱后，经过所述吸附板过滤后进行所述第一反应腔，进行硝化反应后进入第二反应腔，进行反硝化反应后进入检测腔，合格后排出，所述污水处理器中设有位于所述上工作箱与所述工作箱之间的补充腔，所述补充腔与所述第一反应腔通过推料孔连通，所述补充腔中固定设有材料补充装置，所述材料补充装置中设有第一电机，所述第一电机上转动设有第一转轴，所述第一转轴上设有凸轮，所述补充腔中设有滑槽，所述滑槽中设有可左右滑动的滑动杆，所述滑动杆右端面与所述滑槽右壁通过弹簧连接，所述左端固定设有推料板，所述补充腔中固定设有第一储料箱，所述第一储料箱中设有向下开口的第一储料腔，所述第一储料腔中装满补充材料。
进一步地，所述第二反应腔中设有中设有第二补充腔，所述第二补充腔左右对称设置，所述第二补充腔中固定设有第二电机，所述第二电机上固定设有第一螺纹套筒，所述第一螺纹套筒中设有螺纹连接的第一螺纹杆，所述污水处理器中设有第二活塞箱，所述第二活塞箱中设有第二活塞腔，所述第二活塞腔中填满补充液，所述第二活塞腔向右开口，所述第二活塞腔通过第二单向阀与所述第二反应腔单向连通，所述第二活塞腔中设有可左右滑动的第二活塞，所述第一螺纹杆延伸至所述第二活塞腔中与所述第二活塞固定连接，当污水进行所述第二反应腔一段时间后，所述第二电机启动将补充液推入所述第二反应腔中。
进一步地，所述污水处理器设有第一水泵，所述第一水泵与所述上工作箱连通，所述上工作箱向上开口，所述污水处理器中设有电机箱，所述电机箱中固定设有第三电机，所述第三电机上转动设有第二转轴，所述第二转轴上固定设有第二螺纹套筒，所述第二螺纹套筒中设有螺纹连接的第二螺纹杆，所述第二螺纹杆下端固定设有位于所述上工作箱中的推板，当所述上工作箱中充满污水时，所述第三电机启动，推动所述推板向下运动，挤压所述上工作箱中的污水快速过滤。
进一步地，所述第一反应腔与所述上工作箱通过第一排水孔连通，所述第一反应腔中设有正电极、负电极，所述第一反应腔中的生物与污水开始生物硝化反应，所述正电极、所述负电极启动，提供生物硝化需要的氧气，一段时间后，所述第一电机启动，将所述第一储料腔中补充材料推入所述第一反应腔中，所述第一反应腔与第二反应腔通过第二排水孔连通，所述第二排水孔中设有第一阀门，反应完成后，所述第一阀门开启，污水流入所述第二反应腔中。
进一步地，所述第二反应腔与所述检测腔通过第三排水孔连通，所述第三排水孔中设有第二阀门，当所述第二反应腔中反应一段时间后，所述第二阀门开启，污水流入所述检测腔中。
进一步地，所述检测腔中设有排水孔，所述检测腔中设有位于所述排水孔上侧的挡板，所述检测腔固定中设有第四电机，所述第四电机上固定设有第三螺纹套筒，所述第三螺纹套筒中设有螺纹连接的第三螺纹杆，所述检测腔中设有第一活塞箱，所述第一活塞箱中设有第一活塞腔，所述第一活塞腔中设有第一活塞杆，所述第三螺纹杆延伸至所述第一活塞腔中与所述第一活塞杆固定连接，所述第一活塞杆延伸至所述第一活塞箱外侧与所述挡板通过第二推杆固定连接，所述第四电机启动，缓缓向左拉动所述挡板，一段时间后，开启所述排水孔。
进一步地，所述污水处理器所述下工作箱中设有检验腔，所述检验腔中滑动设有第一活塞，所述第一活塞上固定设有第一推杆，所述第一活塞上端面与所述检验腔顶壁之间通过第一弹簧连接，所述检验腔向右开口与所述检测腔连通，所述检验腔中设有第一单向阀，所述检验腔中固定设有第二按钮，经过处理的污水通过所述第一单向阀进入所述检验腔中，与所述检验腔中的检测液进行反应，若不合格，产生的气体通过所述第一活塞推动所述第一推杆向上移动，挤压所述第二按钮，发出电信号，所述第四电机启动反转，闭合所述排水孔，所述第二水泵启动，将不合格的污水抽入所述第一反应腔中。
进一步地，所述第二反应腔中设有排气孔，污水在所述第二反应腔中进行生物反硝化产生的废气通过所述排气孔排出。
进一步地，所述污水处理器下端固定设有移动装置，通过所述移动装置可以进行便捷移动。
本发明的有益效果 ：本发明利用了生物陈氮法去除水中的氨氮，在生物反应的过程中，所处反应腔的材料会被消耗，生物的反应效率下降，本装置会启动自动补充材料的装置，对消耗的材料进行补充，使生物处于一个合适的环境中进行反应，提高了污水处理器的工作时间和工作效率。（发明人楼国华）
