申请日2019.08.23
公开(公告)日2019.11.08
IPC分类号B01D36/04; B01D29/56; B01D29/03
摘要
本发明公开了一种基于深度清理不易分解物的酸碱废水组合处理系统，其结构包括进水结构、水处理结构、滤水结构、出料结构、出料口，进水结构与水处理结构安装连接，进水结构、水处理结构与滤水结构焊接，出料结构安装在进水结构上，本发明将原有的水处理需经过大颗粒石砂清理、小颗粒石砂清理、细沙清理等方式单一处理改变为通过出料结构、进水结构、水处理结构一次分位处理，再通过滤水结构对一些不易分解的废料和对废水深度净化再进行细化处理，通过挤压式滤板实现压制式沉沙，防止沙土在水内飞扬，避免一些不易分解的废料长时间沉淀在装置内部，提高了装置的运行流畅度，降低了设备的故障率，实现高效水处理，提高水质洁净。
权利要求书

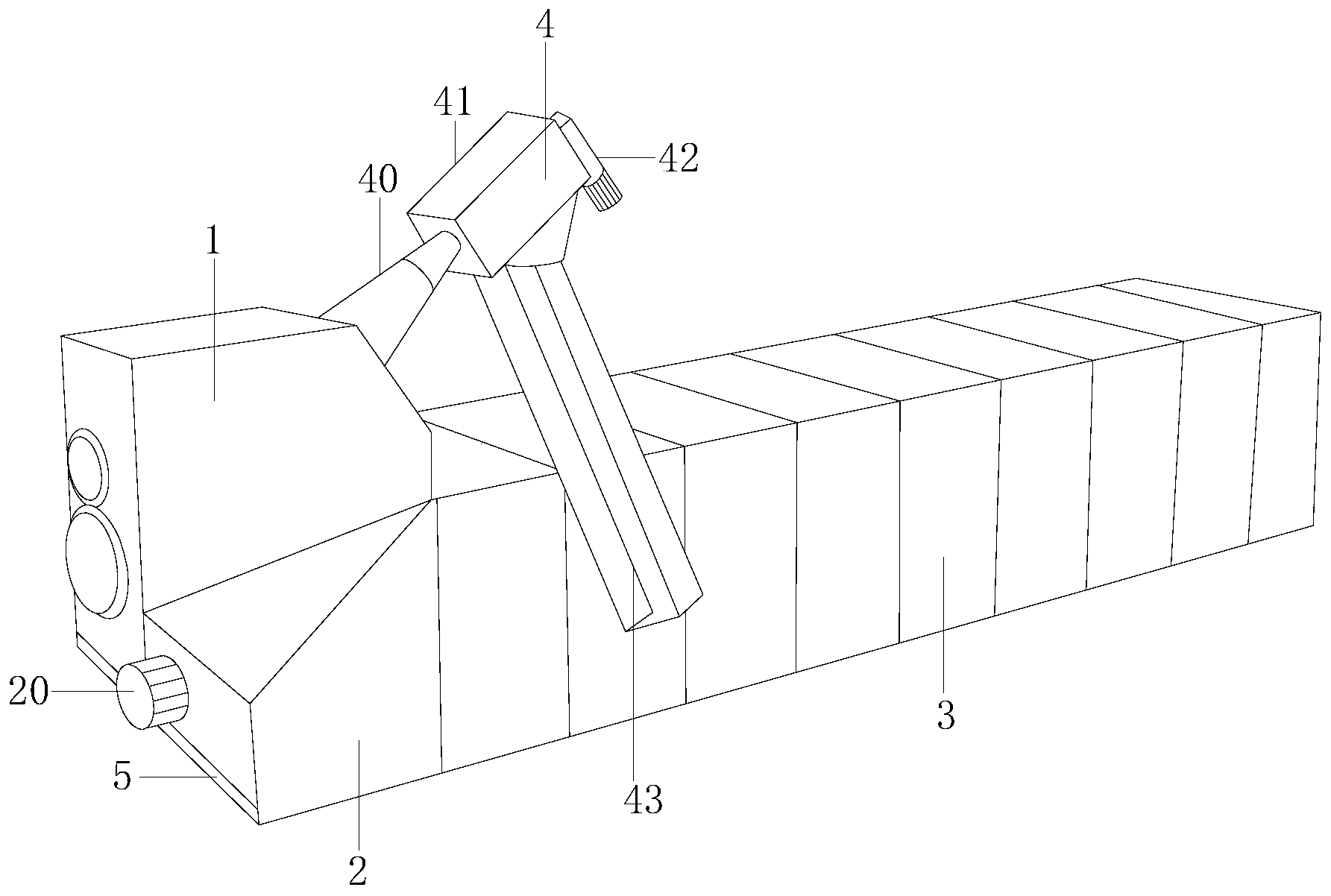

1.一种基于深度清理不易分解物的酸碱废水组合处理系统，其结构包括进水结构(1)、水处理结构(2)、滤水结构(3)、出料结构(4)、出料口(5)，所述进水结构(1)与水处理结构(2)安装连接，所述进水结构(1)、水处理结构(2)与滤水结构(3)焊接，所述出料结构(4)安装在进水结构(1)上，所述进水结构(1)与水处理结构(2)设有出料口(5)，其特征在于：
所述进水结构(1)由一部进水口(10)、二部进水口(11)、进水结构框(12)、出料螺旋内架(13)、送沙架(14)、进水底框(15)组成，所述一部进水口(10)与二部进水口(11)焊接在进水结构框(12)上，所述出料螺旋内架(13)安装在进水结构框(12)上，所述出料螺旋内架(13)与送沙架(14)安装连接，所述进水结构框(12)装设有进水底框(15)。
2.根据权利要求1所述的一种基于深度清理不易分解物的酸碱废水组合处理系统，其特征在于：所述水处理结构(2)包括水处理电机(20)、安装嵌条(21)、入沙口(22)、水处理结构框(23)，所述水处理电机(20)安装在水处理结构框(23)上，所述安装嵌条(21)设有入沙口(22)，所述安装嵌条(21)与水处理结构框(23)焊接。
3.根据权利要求1所述的一种基于深度清理不易分解物的酸碱废水组合处理系统，其特征在于：所述滤水结构(3)包括储水结构框(30)、隔离滤板(31)、挤压式滤板(32)、推沙器(33)，所述储水结构框(30)安装有隔离滤板(31)、挤压式滤板(32)、推沙器(33)，所述隔离滤板(31)、挤压式滤板(32)与推沙器(33)分别平行。
4.根据权利要求3所述的一种基于深度清理不易分解物的酸碱废水组合处理系统，其特征在于：所述挤压式滤板(32)包括安装滤板(320)、过滤滤网(321)，所述过滤滤网(321)安装在安装滤板(320)上。
5.根据权利要求1所述的一种基于深度清理不易分解物的酸碱废水组合处理系统，其特征在于：所述出料结构(4)包括出料螺旋外架(40)、出料外架框(41)、出料传动电机(42)、出料滑斗(43)，所述出料螺旋外架(40)与出料外架框(41)锁定，所述出料传动电机(42)安装在出料外架框(41)上，所述出料滑斗(43)锁定在出料外架框(41)上。
6.根据权利要求5所述的一种基于深度清理不易分解物的酸碱废水组合处理系统，其特征在于：所述出料螺旋外架(40)包括内螺旋架(400)、外锥筒(401)，所述内螺旋架(400)设在外锥筒(401)上。
7.根据权利要求5所述的一种基于深度清理不易分解物的酸碱废水组合处理系统，其特征在于：所述包括出料外架框(41)包括石料出料筒(410)、电机连接器(411)，所述电机连接器(411)安装在石料出料筒(410)上。
说明书
一种基于深度清理不易分解物的酸碱废水组合处理系统
技术领域
本发明涉及工业废水处理领域，具体地说是一种基于深度清理不易分解物的酸碱废水组合处理系统。
背景技术
当今社会，随着人口的不断增加，工业生产的不断深入，无论是生活污水还是生产污水，污水的排放量也在与日俱增。污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业,交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活;酸性废水主要来自于冶金、金属加工、石油化工、化纤、电镀等企业排放的废水，主要来自于造纸、制革、炼油、石油化工、化纤等行业，酸碱废水进入水体会破坏自然中和作用。
现有技术随着各领域行业的发展及生产工艺的不断改进，所产生的酸碱废水水质成分越来越复杂，各生产工序产生的废水差异很大，酸碱废水处理难度大，工艺复杂，现有技术中存在废水清理程序繁琐且无法高效清理，特别是一些不易分解的废料，无法及时清理，长时间沉淀在装置内部，影响装置运行和清理废料，也可能导致设备故障，无法实现在有效控制成本的前提下实现高效清除废料，无法高效的进行水处理，提高水质洁净的问题。
发明内容
本发明的主要目的在于克服现有技术的不足，提供一种基于深度清理不易分解物的酸碱废水组合处理系统，以解决随着各领域行业的发展及生产工艺的不断改进，所产生的酸碱废水水质成分越来越复杂，各生产工序产生的废水差异很大，酸碱废水处理难度大，工艺复杂，现有技术中存在废水清理程序繁琐且无法高效清理，特别是一些不易分解的废料，无法及时清理，长时间沉淀在装置内部，影响装置运行和清理废料，也可能导致设备故障，无法实现在有效控制成本的前提下实现高效清除废料，无法高效的进行水处理，提高水质洁净的问题的问题。
本发明采用如下技术方案来实现：一种基于深度清理不易分解物的酸碱废水组合处理系统，其结构包括进水结构、水处理结构、滤水结构、出料结构、出料口，所述进水结构与水处理结构后侧安装连接，所述进水结构、水处理结构与滤水结构左端焊接，所述出料结构左端安装在进水结构上，所述进水结构与水处理结构左端底部设有出料口，所述进水结构由一部进水口、二部进水口、进水结构框、出料螺旋内架、送沙架、进水底框组成，所述一部进水口与二部进水口焊接在进水结构框左端，所述出料螺旋内架安装在进水结构框内部，所述出料螺旋内架底端与送沙架安装连接，所述进水结构框底部装设有进水底框。
进一步优选的，所述水处理结构包括水处理电机、安装嵌条、入沙口、水处理结构框，所述水处理电机安装在水处理结构框左端，所述安装嵌条右上端设有入沙口，所述安装嵌条与水处理结构框后侧焊接。
进一步优选的，所述滤水结构包括储水结构框、隔离滤板、挤压式滤板、推沙器，所述储水结构框内部安装有隔离滤板、挤压式滤板、推沙器，所述隔离滤板、挤压式滤板与推沙器分别平行，所述隔离滤板、挤压式滤板、推沙器从上至下排列。
进一步优选的，所述挤压式滤板包括安装滤板、过滤滤网，所述过滤滤网安装在安装滤板后侧。
进一步优选的，所述出料结构包括出料螺旋外架、出料外架框、出料传动电机、出料滑斗，所述出料螺旋外架与出料外架框左端锁定，所述出料传动电机安装在出料外架框右端，所述出料滑斗上端锁定在出料外架框上。
进一步优选的，所述出料螺旋外架包括内螺旋架、外锥筒，所述内螺旋架设在外锥筒内腔。
进一步优选的，所述包括出料外架框包括石料出料筒、电机连接器，所述电机连接器安装在石料出料筒右端。
有益效果
本发明废水从一部进水口或二部进水口处送入，出料传动电机带动出料外架框运行实现内螺旋架与出料螺旋内架的同时转动，废水经过送沙架的上斜板漏至进水底框处并进入滤水结构内，与此同时大颗粒石砂往出料外架框处输送再从出料滑斗处滑出，实现清理，部分小石沙通过送沙架的上斜板往送沙架右端的直板输送至水处理结构框处，再送出料口清理排出;此时废水进入滤水结构内，沉淀过后隔离滤板进行运行从储水结构框的后侧伸展延长，将废水上下隔离，废水进行上下部分分别过滤，挤压式滤板运行时是将滤垢以压制的方式将其下压再通过推沙器将滤垢推移从进水结构的出料口处排出，挤压式滤板的压制方式有效的将一些不易分解的废料下沉通过推沙器清理，实现废料清理彻底。
与现有技术相比，本发明的有益效果是：将原有的水处理需经过大颗粒石砂清理、小颗粒石砂清理、细沙清理等方式单一处理改变为通过出料结构、进水结构、水处理结构一次分位处理，再通过滤水结构对一些不易分解的废料和对废水深度净化再进行细化处理，通过挤压式滤板实现压制式沉沙，防止沙土在水内飞扬，避免一些不易分解的废料长时间沉淀在装置内部，提高了装置的运行流畅度，降低了设备的故障率，实现高效水处理，提高水质洁净。（发明人谢云真）
