公布日：2022.08.09
申请日：2022.06.01
分类号：C02F9/08(2006.01)I
摘要
本发明涉及污水处理领域，尤其涉及一种生活污水净化处理装置。技术问题：现有设备只能对餐饮污水进行简单的过滤，无法实现污水中油水的分离，难以实现食物残渣的及时清理。技术方案：一种生活污水净化处理装置，包括有处理箱和物料过滤系统等；处理箱内部左侧连接有用于分离污水中块状物的物料过滤系统。本发明利用过滤板和过滤箱快速地过滤出油水的复杂混合物，利用压挤辊将食物残渣全部推挤入过滤箱，同时利用转动的清理辊清理掉残留在过滤板上的食物残渣，利用离心的方式将油水混合物中的颗粒物质过滤，并将颗粒物物质沉底，根据压强的变化得出油液混合物中油的高度，并利用加水的方式提高液面以此来分离出油，实现油水的快速稳定分离。
权利要求书

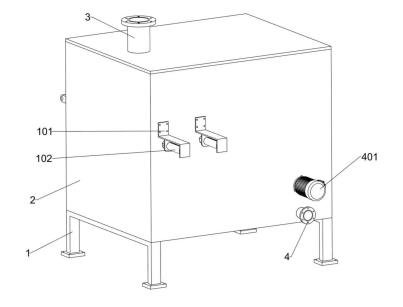

1.一种生活污水净化处理装置，包括有底架(1)；底架(1)设置有两个，且两个底架(1)上部固接有处理箱(2)；处理箱(2)上部左侧连通有进料管(3)；处理箱(2)前部右侧连通有进水管(4)；处理箱(2)后部右侧连通有排水管(5)；处理箱(2)内部右侧固接有第三隔板(8)；其特征是：还包括有物料过滤系统、颗粒清理系统、油水分离系统和过油板(404)；处理箱(2)内部左侧连接有用于分离污水中块状物的物料过滤系统；第三隔板(8)左部连接有用于分离油水混合物中细小颗粒物并将颗粒物有效收集排出的颗粒清理系统；物料过滤系统连接颗粒清理系统；处理箱(2)内部右侧连接有加速油水分层的油水分离系统；第三隔板(8)右侧中部固接有用于分离出油并将油导出处理箱(2)的过油板(404)。
2.根据权利要求1所述的一种生活污水净化处理装置，其特征是：物料过滤系统包括有第一隔板(6)、第二隔板(7)、支撑架(101)、电动伸缩件(102)、过滤箱(103)、过滤板(104)、挡板(105)、扭力弹簧(106)、清理器(107)、齿条(108)、动力压塞机构、感应清理机构；处理箱(2)内部上表面右侧固接有第一隔板(6)；处理箱(2)内部下表面右侧固接有第二隔板(7)；处理箱(2)前部固接有两个支撑架(101)；两个支撑架(101)上各固接有一个电动伸缩件(102)；两个电动伸缩件(102)伸缩部共同固接有过滤箱(103)；过滤箱(103)上部连接有可拆卸更换的过滤板(104)；过滤箱(103)后部转动连接有挡板(105)；挡板(105)左右两侧各套有一个扭力弹簧(106)；两个扭力弹簧(106)均固接过滤箱(103)；过滤箱(103)内部放置有清理器(107)；过滤箱(103)右侧固接有齿条(108)；处理箱(2)内部上表面右部连接有用于将过滤板(104)上物料压入过滤箱(103)的动力压塞机构；处理箱(2)后表面右侧连接有感应清理机构。
3.根据权利要求2所述的一种生活污水净化处理装置，其特征是：动力压塞机构包括有电动滑轨(109)、电动滑块(1010)、固定架(1011)、压挤辊(1012)和第一平齿轮(1013)；处理箱(2)内部上表面右侧固接有两个电动滑轨(109)；两个电动滑轨(109)上各滑动连接有一个电动滑块(1010)；两个电动滑块(1010)上各固接有一个固定架(1011)；两个固定架(1011)之间转动连接有压挤辊(1012)；压挤辊(1012)右部固接有第一平齿轮(1013)；第一平齿轮(1013)啮合齿条(108)。
4.根据权利要求3所述的一种生活污水净化处理装置，其特征是：压挤辊(1012)外表面设置有若干个凸块，且凸块沿轴向等距对齐。
5.根据权利要求3所述的一种生活污水净化处理装置，其特征是：感应清理机构包括有固定座(1014)、清理辊(1015)和第二平齿轮(1016)；处理箱(2)后侧右部固接有两个固定座(1014)；两个固定座(1014)之间转动连接有清理辊(1015)；清理辊(1015)左部固接有第二平齿轮(1016)。
6.根据权利要求5所述的一种生活污水净化处理装置，其特征是：颗粒清理系统包括有固定板(301)、暂存管(302)、固定管(303)、滤芯(304)、盖板(305)、第一伺服电机(306)、离心叶轮(307)、连接器(308)、清理杆(309)、密封板(3010)、闭合机构和混合液导向机构；第一隔板(6)和第三隔板(8)之间固接有两个固定板(301)；第二隔板(7)和第三隔板(8)之间固接两个固定板(301)；同侧上下相邻的两个固定板(301)内固接有一个暂存管(302)；两个暂存管(302)内部固接有固定管(303)；固定管(303)内部安装有可拆卸更换的滤芯(304)；固定管(303)上表面固接有盖板(305)；盖板(305)上部固接有第一伺服电机(306)；暂存管(302)底部密封式固接有密封板(3010)；盖板(305)和密封板(3010)之间转动连接有离心叶轮(307)；第一伺服电机(306)输出轴固接离心叶轮(307)；离心叶轮(307)中部固接有连接器(308)；连接器(308)固接有三个周向均布的清理杆(309)；密封板(3010)底部连接有闭合机构；两个暂存管(302)右部连接有混合液导向机构。
7.根据权利要求6所述的一种生活污水净化处理装置，其特征是：闭合机构包括有环形导轨(3011)、拨板(3012)、缺齿齿环(3013)、移动板(3014)、承接板(3015)、导管(3016)、支撑板(3017)、第二伺服电机(3018)和第三平齿轮(3019)；两个密封板(3010)底部各固接有环形导轨(3011)；两个环形导轨(3011)内各转动连接有一个拨板(3012)；两个拨板(3012)相向侧各固接有一个缺齿齿环(3013)；拨板(3012)滑动连接有六个移动板(3014)；处理箱(2)下部连通有两个导管(3016)；两个导管(3016)上部各固接有一个承接板(3015)；两个承接板(3015)上设置有六边形滑槽，且六个移动板(3014)滑动于该滑槽内；后方的暂存管(302)外表面下侧固接有支撑板(3017)；支撑板(3017)上固接有第二伺服电机(3018)；第二伺服电机(3018)输出轴固接有第三平齿轮(3019)；第三平齿轮(3019)啮合两个缺齿齿环(3013)。
8.根据权利要求6所述的一种生活污水净化处理装置，其特征是：混合液导向机构包括有第二输液管(3020)、第二收集箱(3021)、第二泵机(3022)和第三输液管(3023)；两个暂存管(302)底部各连通有一个第二输液管(3020)；两个第二输液管(3020)底部共同连通一个第二收集箱(3021)；处理箱(2)内部下表面固接有第二泵机(3022)；第二收集箱(3021)通过连接管固接第二泵机(3022)；第二泵机(3022)出液口连通有第三输液管(3023)；第三输液管(3023)固接在第三隔板(8)上。
9.根据权利要求8所述的一种生活污水净化处理装置，其特征是：油水分离系统包括有第三伺服电机(401)、离心辊(402)和压强传感器(403)；处理箱(2)前侧右部固接有第三伺服电机(401)；处理箱(2)内部右侧转动连接有用于加速油水分层的离心辊(402)；处理箱(2)内部右表面固接有两个压强传感器(403)。
10.根据权利要求6-9任意一项所述的一种生活污水净化处理装置，其特征是：还包括有分隔移液系统；第二隔板(7)左侧连接有分隔移液系统；分隔移液系统包括有承载板(201)、第一泵机(202)和第一输液管(203)；第二隔板(7)左侧下部密封式固接有承载板(201)；承载板(201)与处理箱(2)密封式连接；处理箱(2)内部下表面左侧固接有第一泵机(202)；第一泵机(202)通过连接管固接承载板(201)；第一泵机(202)出液口固接有第一输液管(203)；第一输液管(203)连通两个盖板(305)。
发明内容
为了克服现有设备只能对餐饮污水进行简单的过滤，无法实现污水中油水的分离，难以实现食物残渣的及时清理的缺点，本发明提供一种生活污水净化处理装置。
技术方案：一种生活污水净化处理装置，包括有底架；底架设置有两个，且两个底架上部固接有处理箱；处理箱上部左侧连通有进料管；处理箱前部右侧连通有进水管；处理箱后部右侧连通有排水管；处理箱内部右侧固接有第三隔板；还包括有物料过滤系统、颗粒清理系统、油水分离系统和过油板；处理箱内部左侧连接有用于分离污水中块状物的物料过滤系统；第三隔板左部连接有用于分离油水混合物中细小颗粒物并将颗粒物有效收集排出的颗粒清理系统；物料过滤系统连接颗粒清理系统；处理箱内部右侧连接有加速油水分层的油水分离系统；第三隔板右侧中部固接有用于分离出油并将油导出处理箱的过油板。
进一步，物料过滤系统包括有第一隔板、第二隔板、支撑架、电动伸缩件、过滤箱、过滤板、挡板、扭力弹簧、清理器、齿条、动力压塞机构、感应清理机构；处理箱内部上表面右侧固接有第一隔板；处理箱内部下表面右侧固接有第二隔板；处理箱前部固接有两个支撑架；两个支撑架上各固接有一个电动伸缩件；两个电动伸缩件伸缩部共同固接有过滤箱；过滤箱上部连接有可拆卸更换的过滤板；过滤箱后部转动连接有挡板；挡板左右两侧各套有一个扭力弹簧；两个扭力弹簧均固接过滤箱；过滤箱内部放置有清理器；过滤箱右侧固接有齿条；处理箱内部上表面右部连接有用于将过滤板上物料压入过滤箱的动力压塞机构；处理箱后表面右侧连接有感应清理机构。
进一步，动力压塞机构包括有电动滑轨、电动滑块、固定架、压挤辊和第一平齿轮；处理箱内部上表面右侧固接有两个电动滑轨；两个电动滑轨上各滑动连接有一个电动滑块；两个电动滑块上各固接有一个固定架；两个固定架之间转动连接有压挤辊；压挤辊右部固接有第一平齿轮；第一平齿轮啮合齿条。
进一步，压挤辊外表面设置有若干个凸块，且凸块沿轴向等距对齐。
进一步，感应清理机构包括有固定座、清理辊和第二平齿轮；处理箱后侧右部固接有两个固定座；两个固定座之间转动连接有清理辊；清理辊左部固接有第二平齿轮。
进一步，颗粒清理系统包括有固定板、暂存管、固定管、滤芯、盖板、第一伺服电机、离心叶轮、连接器、清理杆、密封板、闭合机构和混合液导向机构；第一隔板和第三隔板之间固接有两个固定板；第二隔板和第三隔板之间固接两个固定板；同侧上下相邻的两个固定板内固接有一个暂存管；两个暂存管内部固接有固定管；固定管内部安装有可拆卸更换的滤芯；固定管上表面固接有盖板；盖板上部固接有第一伺服电机；暂存管底部密封式固接有密封板；盖板和密封板之间转动连接有离心叶轮；第一伺服电机输出轴固接离心叶轮；离心叶轮中部固接有连接器；连接器固接有三个周向均布的清理杆；密封板底部连接有闭合机构；两个暂存管右部连接有混合液导向机构。
进一步，闭合机构包括有环形导轨、拨板、缺齿齿环、移动板、承接板、导管、支撑板、第二伺服电机和第三平齿轮；两个密封板底部各固接有环形导轨；两个环形导轨内各转动连接有一个拨板；两个拨板相向侧各固接有一个缺齿齿环；拨板滑动连接有六个移动板；处理箱下部连通有两个导管；两个导管上部各固接有一个承接板；两个承接板上设置有六边形滑槽，且六个移动板滑动于该滑槽内；后方的暂存管外表面下侧固接有支撑板；支撑板上固接有第二伺服电机；第二伺服电机输出轴固接有第三平齿轮；第三平齿轮啮合两个缺齿齿环。
进一步，混合液导向机构包括有第二输液管、第二收集箱、第二泵机和第三输液管；两个暂存管底部各连通有一个第二输液管；两个第二输液管底部共同连通一个第二收集箱；处理箱内部下表面固接有第二泵机；第二收集箱通过连接管固接第二泵机；第二泵机出液口连通有第三输液管；第三输液管固接在第三隔板上。
进一步，油水分离系统包括有第三伺服电机、离心辊和压强传感器；处理箱前侧右部固接有第三伺服电机；处理箱内部右侧转动连接有用于加速油水分层的离心辊；处理箱内部右表面固接有两个压强传感器。
进一步，还包括有分隔移液系统；第二隔板左侧连接有分隔移液系统；分隔移液系统包括有承载板、第一泵机和第一输液管；第二隔板左侧下部密封式固接有承载板；承载板与处理箱密封式连接；处理箱内部下表面左侧固接有第一泵机；第一泵机通过连接管固接承载板；第一泵机出液口固接有第一输液管；第一输液管连通两个盖板。
有益效果为：本发明利用过滤板和过滤箱快速地过滤出油水的复杂混合物，利用压挤辊将食物残渣全部推挤入过滤箱，便于后续残渣的排出，同时利用转动的清理辊清理掉残留在过滤板上的食物残渣，利用离心的方式将油水混合物中的颗粒物质过滤，并将颗粒物物质沉底，最终实现排放，根据压强的变化得出油液混合物中油的高度，并利用加水的方式提高液面以此来分离出油，实现油水的快速稳定分离。
（发明人：孙宪江;常义江）
