公布日：2022.05.10
申请日：2022.03.16
分类号：B01D29/23(2006.01)I;B01D29/58(2006.01)I
摘要
本发明涉及污水处理技术领域，具体涉及一种用于水环境污染防治的便携式污水抽滤装置；包括移动组件、过滤箱、动力件和安装组件；移动组件包括底座、驱动构件、安装座、滑轮和搬运构件，过滤箱位于底座的上方，动力件位于过滤箱的外侧，驱动构件与底座连接，安装座与驱动构件连接，并位于底座的底部，滑轮与安装座连接，并位于安装座远离驱动构件的一侧，搬运构件与底座连接，安装组件与过滤箱连接；通过搬运构件将过滤箱和动力件搬运到底座上，然后通过驱动构件驱动安装座，带动滑轮移出底座，此时方便推动底座移动，将过滤箱搬运到所需地方进行抽滤，减轻劳动量，有利于提高工作效率。
权利要求书
1.一种用于水环境污染防治的便携式污水抽滤装置，其特征在于，包括移动组件（10）、过滤箱（1）、动力件（2）和安装组件（20）；所述移动组件（10）包括底座（11）、驱动构件（12）、安装座（13）、滑轮（14）和搬运构件（15），所述过滤箱（1）位于所述底座（11）的上方，所述动力件（2）位于所述过滤箱（1）的外侧，所述驱动构件（12）与所述底座（11）连接，所述安装座（13）与所述驱动构件（12）连接，并位于所述底座（11）的底部，所述滑轮（14）与所述安装座（13）连接，并位于所述安装座（13）远离所述驱动构件（12）的一侧，所述搬运构件（15）与所述底座（11）连接，所述安装组件（20）与所述过滤箱（1）连接。
2.如权利要求1所述的用于水环境污染防治的便携式污水抽滤装置，其特征在于，所述驱动构件（12）包括电动推杆（121）和导向部件（122），所述电动推杆（121）与所述底座（11）固定连接，并位于所述底座（11）的底部；所述导向部件（122）与所述底座（11）连接。
3.如权利要求2所述的用于水环境污染防治的便携式污水抽滤装置，其特征在于，所述导向部件（122）包括导杆（1221）和挡板（1222），所述导杆（1221）与所述底座（11）固定连接，并位于所述底座（11）靠近所述电动推杆（121）的一侧；所述挡板（1222）与所述导杆（1221）固定连接，并位于所述导杆（1221）远离所述底座（11）的一侧。
4.如权利要求3所述的用于水环境污染防治的便携式污水抽滤装置，其特征在于，所述驱动构件（12）还包括减震弹簧（123），所述减震弹簧（123）与所述底座（11）固定连接，并位于所述导杆（1221）的外侧。
5.如权利要求1所述的用于水环境污染防治的便携式污水抽滤装置，其特征在于，所述搬运构件（15）包括折叠板（151）和滚轴（152），所述折叠板（151）与所述底座（11）转动连接，并位于所述底座（11）靠近所述过滤箱（1）的一侧；所述滚轴（152）与所述折叠板（151）转动连接，所述滚轴（152）的数量为多个，多个所述滚轴（152）沿所述折叠板（151）的长度方向分布。
6.如权利要求1所述的用于水环境污染防治的便携式污水抽滤装置，其特征在于，所述安装组件（20）包括过滤框（21）和限位构件（22），所述过滤框（21）位于所述过滤箱（1）的内部；所述限位构件（22）与所述过滤箱（1）连接。
7.如权利要求6所述的用于水环境污染防治的便携式污水抽滤装置，其特征在于，所述过滤箱（1）具有滑槽（101），所述滑槽（101）位于所述过滤箱（1）靠近所述过滤框（21）的一侧。
发明内容

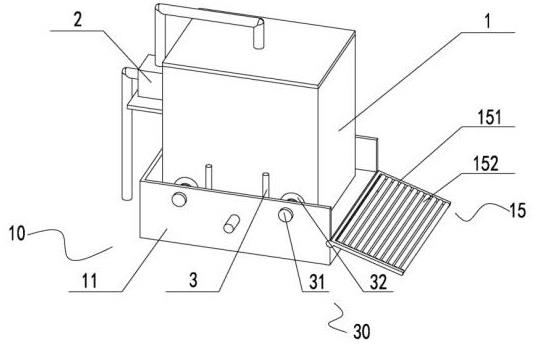

本发明的目的在于提供一种用于水环境污染防治的便携式污水抽滤装置，旨在解决现有技术中的水环境污染的防护装置结构固定，体积较大，不方便搬运，在野外进行污水抽滤时需要耗费大量人力进行搬运，导致影响工作效率的技术问题。
为实现上述目的，本发明采用的一种用于水环境污染防治的便携式污水抽滤装置，包括移动组件、过滤箱、动力件和安装组件；所述移动组件包括底座、驱动构件、安装座、滑轮和搬运构件，所述过滤箱位于所述底座的上方，所述动力件位于所述过滤箱的外侧，所述驱动构件与所述底座连接，所述安装座与所述驱动构件连接，并位于所述底座的底部，所述滑轮与所述安装座连接，并位于所述安装座远离所述驱动构件的一侧，所述搬运构件与所述底座连接，所述安装组件与所述过滤箱连接。
其中，所述驱动构件包括电动推杆和导向部件，所述电动推杆与所述底座固定连接，并位于所述底座的底部；所述导向部件与所述底座连接。
其中，所述导向部件包括导杆和挡板，所述导杆与所述底座固定连接，并位于所述底座靠近所述电动推杆的一侧；所述挡板与所述导杆固定连接，并位于所述导杆远离所述底座的一侧。
其中，所述驱动构件还包括减震弹簧，所述减震弹簧与所述底座固定连接，并位于所述导杆的外侧。
其中，所述搬运构件包括折叠板和滚轴，所述折叠板与所述底座转动连接，并位于所述底座靠近所述过滤箱的一侧；所述滚轴与所述折叠板转动连接，所述滚轴的数量为多个，多个所述滚轴沿所述折叠板的长度方向分布。
其中，所述安装组件包括过滤框和限位构件，所述过滤框位于所述过滤箱的内部；所述限位构件与所述过滤箱连接。
其中，所述过滤箱具有滑槽，所述滑槽位于所述过滤箱靠近所述过滤框的一侧。
本发明的用于水环境污染防治的便携式污水抽滤装置，通过所述底座上方放置所述过滤箱，所述动力件与所述过滤箱连通，利用所述动力件将污水抽进所述过滤箱中，所述安装组件设置在所述过滤箱中，对污水进行过滤，所述驱动构件设置在所述底座的底部，并隐藏在所述底座内，且能驱动所述安装座上下移动，所述安装座的底部设置有所述滑轮，利用所述滑轮方便移动所述底座，所述搬运构件设置在所述底座上，方便将所述过滤箱放置在所述底座上，至此，通过所述搬运构件将所述过滤箱和所述动力件搬运到所述底座上，然后通过所述驱动构件驱动所述安装座，带动所述滑轮移出所述底座，此时方便推动所述底座移动，将所述过滤箱搬运到所需地方进行抽滤，减轻劳动量，有利于提高工作效率。
（发明人：夏建伟;刘玲）
