公布日：2023.05.09
申请日：2023.01.03
分类号：C02F9/00(2023.01)I;C02F1/66(2023.01)I;C02F3/00(2023.01)I
摘要
本发明公开了一种含胺废水的回收处理装置及方法，包括：混匀装置，接收废水和酸液后进行混匀搅拌；所述混匀装置通过管道和阀门与第一提升泵连接，所述第一提升泵通过管道与阀门连接反应池，通过所述第一提升泵将所述废水从所述混匀装置输送到反应池中进行生化反应；所述反应池与沉淀池连接，所述沉淀池上方通过管道与废水产品箱连接，所述废水产品箱通过第二提升泵将处理合格的废水输出；该装置通过中和盐酸储箱输送酸液进行中和，并对中和后的废水进行生化处理，可以将将COD值降到比较低的水平，使得废水在进入去废水处理系统后使系统的液态环境稳定。
权利要求书

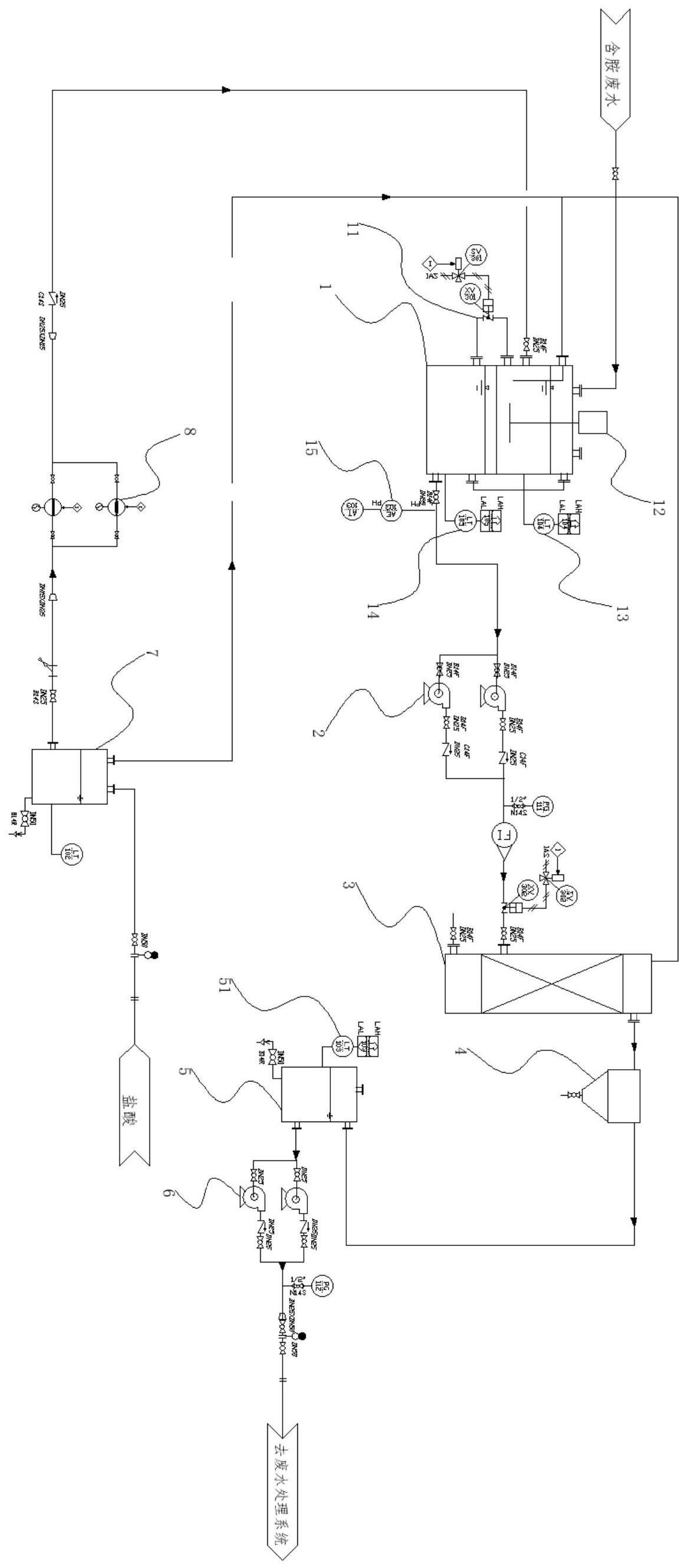

1.一种含胺废水的回收处理装置，其特征在于，包括：混匀装置(1)，接收废水和酸液后进行混匀搅拌；所述混匀装置(1)通过管道和阀门与第一提升泵(2)连接，所述第一提升泵(2)通过管道与阀门连接反应池(3)，通过所述第一提升泵(2)将所述废水从所述混匀装置(1)输送到反应池(3)中进行生化反应；所述反应池(3)与沉淀池(4)连接，所述沉淀池(4)上方通过管道与废水产品箱(5)连接，所述废水产品箱(5)通过第二提升泵(6)将处理合格的废水输出。
2.根据权利要求1所述的一种含胺废水的回收处理装置，其特征在于：所述混匀装置(1)还与中和盐酸储箱(7)连接，所述混匀装置(1)与所述中和盐酸储箱(7)之间设有酸液计量泵(8)，将所述中和盐酸储箱(7)中的酸液输送到所述混匀装置(1)中。
3.根据权利要求1所述的一种含胺废水的回收处理装置，其特征在于：所述混匀装置(1)设有双层，通过连通阀(11)进行控制联通，所述废水从外界输送到所述混匀装置(1)的上层，所述混匀装置(1)的顶部设有搅拌装置(12)，对上层部分的溶液进行搅拌混合，在所述混匀装置(1)上层的另一侧设有第一液位传感器(13)，下层设有第二液位传感器(14)。
4.根据权利要求1所述的一种含胺废水的回收处理装置，其特征在于：所述混匀装置(1)的下层还设有在线pH计(15)将检测的pH数值发送到在线监测设备进行监测。
5.根据权利要求1所述的一种含胺废水的回收处理装置，其特征在于：所述第一提升泵(2)将混匀后的废液输送到反应池(3)中进行生化反应，所述反应池的底部设有曝气口(31)。
6.根据权利要求1所述的一种含胺废水的回收处理装置，其特征在于：所述反应池(3)通过管道与所述沉淀池(4)连接，所述沉淀池下方设有阀体，在沉淀时关闭，使澄清液在所述沉淀池(4)上方，通过管路流入所述废水产品箱(5)中。
7.根据权利要求1所述的一种含胺废水的回收处理装置，其特征在于：所述废水产品箱(5)内部设有滤膜，对接收的溶液进一步过滤，并流入滤膜下层空间中，在所述滤膜下层空间的内壁上设有第三液位传感器(51)，底部通过球阀设有排水地漏；所述废水产品箱(5)底部还通过管道连接有所述第二提升泵(6)，在所述第二提升泵(6)的一侧设有压力观察表，通过所述第二提升泵(6)将处理完成后的废水输送到去废水处理系统中，完成废水除胺。
8.根据权利要求1所述的一种含胺废水的回收处理装置，其特征在于：所述中和盐酸储箱(7)的上方设有气路管路，分别连接在所述混匀装置(1)和所述反应池(3)的顶部。
9.根据权利要求1所述的一种含胺废水的回收处理装置，其特征在于：所述废水为采用离子交换树脂法净化胺液后，使用氢氧化钠溶液对离子交换树脂进行再生产后产生的废水。
10.一种含胺废水的回收处理方法，其特征在于，所述方法适用于上述权利要求1-9中任一项所述的装置，包括：S1：废水先进入混匀装置(1)的上层，并开启搅拌，在废水达到高液位后，通过中和盐酸储箱(7)输入盐酸溶液进行pH调节；S2：调节完成后将废水输送到所述混匀装置(1)的下层，将中和好的废水经过第一提升泵(2)输入到反应池(3)的下方，进行生化反应；S3：反应处理后的废水从所述反应池(3)的上方溢流进入沉淀池(4)，经过沉降后提升水质，所述沉淀池(4)进一步溢流，使合格废水进入废水产品箱(5)；S4:所述废水产品箱(5)通过第二提升泵(6)将废水输送到去废水处理系统中，用于回收利用。
发明内容
本发明的目的是针对现有技术中存在的问题，提供一种含胺废水的回收处理装置及方法。
为了实现上述目的，本发明采用了如下技术方案：一种含胺废水的回收处理装置，包括：
混匀装置，接收废水和酸液后进行混匀搅拌；
所述混匀装置通过管道和阀门与第一提升泵连接，所述第一提升泵通过管道与阀门连接反应池，通过所述第一提升泵将所述废水从所述混匀装置输送到反应池中进行生化反应；
所述反应池与沉淀池连接，所述沉淀池上方通过管道与废水产品箱连接，所述废水产品箱通过第二提升泵将处理合格的废水输出。
作为上述技术方案的进一步描述：所述混匀装置还与中和盐酸储箱连接，所述混匀装置与所述中和盐酸储箱之间设有酸液计量泵，将所述中和盐酸储箱中的酸液输送到所述混匀装置中。
作为上述技术方案的进一步描述：所述混匀装置设有双层，通过连通阀进行控制联通，所述废水从外界输送到所述混匀装置的上层，所述混匀装置的顶部设有搅拌装置，对上层部分的溶液进行搅拌混合，在所述混匀装置上层的另一侧设有第一液位传感器，下层设有第二液位传感器。
作为上述技术方案的进一步描述：所述混匀装置的下层还设有在线pH计将检测的pH数值发送到在线监测设备进行监测。
作为上述技术方案的进一步描述：所述第一提升泵将混匀后的废液输送到反应池中进行生化反应，所述反应池的底部设有曝气口。
作为上述技术方案的进一步描述：所述反应池通过管道与所述沉淀池连接，所述沉淀池下方设有阀体，在沉淀时关闭，使澄清液在所述沉淀池上方，通过管路流入所述废水产品箱中。
作为上述技术方案的进一步描述：所述废水产品箱内部设有滤膜，对接收的溶液进一步过滤，并流入滤膜下层空间中，在所述滤膜下层空间的内壁上设有第三液位传感器，底部通过球阀设有排水地漏；
所述废水产品箱底部还通过管道连接有所述第二提升泵，在所述第二提升泵的一侧设有压力观察表，通过所述第二提升泵将处理完成后的废水输送到去废水处理系统中，完成废水除胺。
作为上述技术方案的进一步描述：所述中和盐酸储箱的上方设有气路管路，分别连接在所述混匀装置和所述反应池的顶部。
作为上述技术方案的进一步描述：所述废水为采用离子交换树脂法净化胺液后，使用氢氧化钠溶液对离子交换树脂进行再生产后产生的废水。
还包括一种含胺废水的回收处理方法，所述方法适用于上述技术方案中任一项所述的装置，包括：
S1：废水先进入混匀装置的上层，并开启搅拌，在废水达到高液位后，通过中和盐酸储箱输入盐酸溶液进行pH调节；
S2：调节完成后将废水输送到所述混匀装置的下层，将中和好的废水经过第一提升泵输入到反应池的下方，进行生化反应；
S3：反应处理后的废水从所述反应池的上方溢流进入沉淀池，经过沉降后提升水质，所述沉淀池进一步溢流，使合格废水进入废水产品箱；
S4:所述废水产品箱通过第二提升泵将废水输送到去废水处理系统中，用于回收利用。
上述技术方案具有如下优点或有益效果：
1、本发明中胺液主要为离子交换树脂的再生废水，通过中和盐酸储箱输送酸液进行中和，并对中和后的废水进行生化处理，可以将将COD值降到比较低的水平。
2、采用生化处理的方式对中和的废水进行处理，解决胺液净化装置再生废水前期高pH、高COD的问题，使得废水在进入去废水处理系统后使系统的液态环境稳定。
（发明人：孙秉乾;王建军）
