公布日：2023.04.07
申请日：2022.11.16
分类号：C02F9/00(2023.01)I;C02F1/50(2023.01)I;C02F3/00(2023.01)I;C02F1/00(2023.01)I;B01D21/24(2006.01)I;F26B7/00(2006.01)I;C02F101/30(2006.01)N;C02F103
/00(2006.01)N
摘要
本发明涉及医疗污水处理技术领域，尤其涉及一种便于清理沉淀物的医疗污水沉淀装置，包括储水空腔，储水空腔的下端活动安装有移动轮，储水空腔的上端固定安装有壳体，所述壳体的上端设置有进料消毒机构，壳体的内部设有用于除去医疗污水中病原微生物的自动引流机构和沉淀辅助机构，储水空腔的内部设有用于防止沉淀再次扩散的移动阻隔机构和吸水干燥机构。本发明设置自动引流机构，安装板的倾斜角度可以随着医疗污水的一次性添加量变化而变化，一次性添加量越多，安装板的倾斜角度越小，从而保证医疗污水与生物膜床之间的有效反应时间，可以有效去除医疗污水中的病原微生物，防止医疗污水沉淀排出后造成病菌的传播。
权利要求书

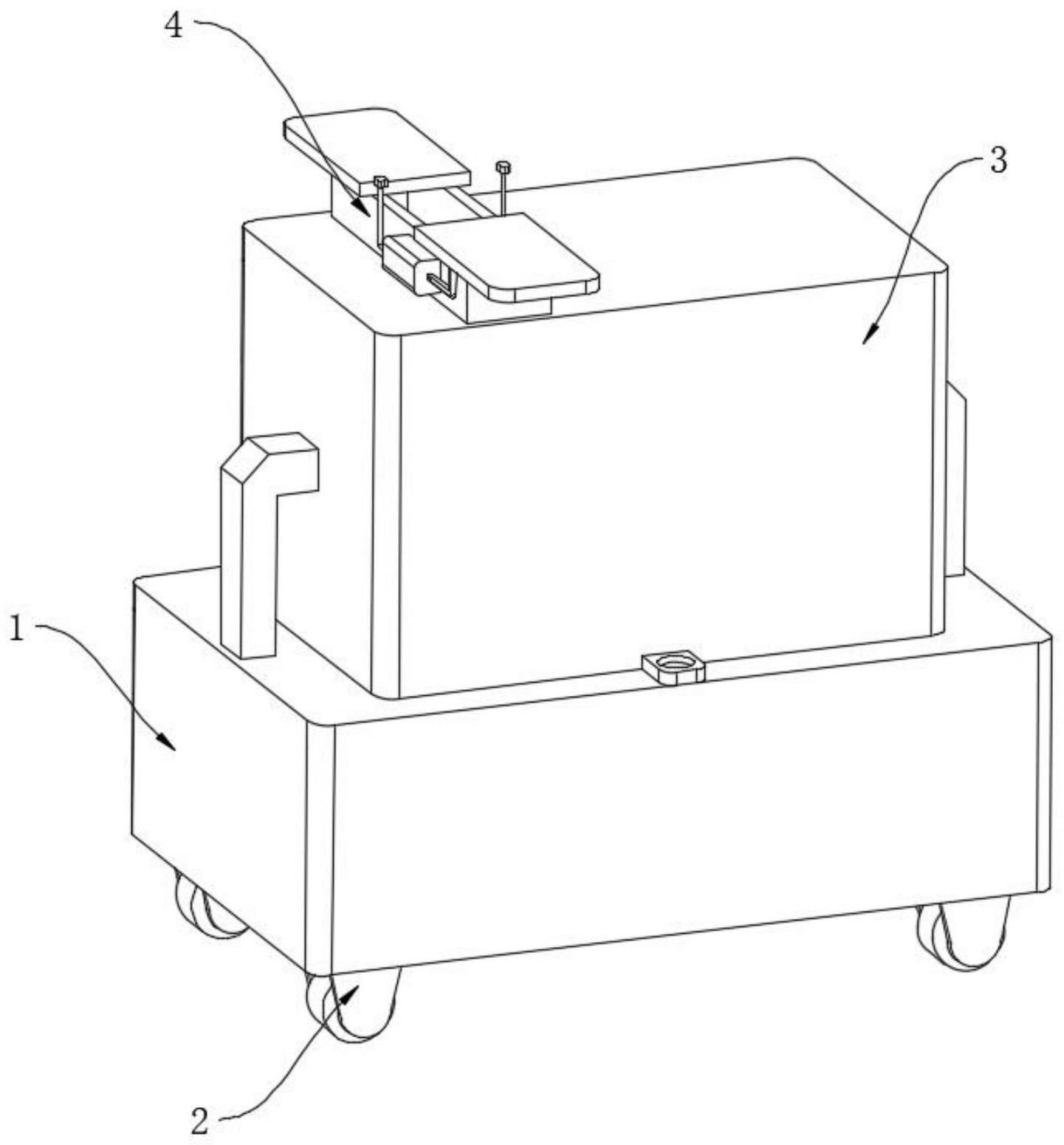

1.一种便于清理沉淀物的医疗污水沉淀装置，包括储水空腔(1)，储水空腔(1)的下端活动安装有移动轮(2)，储水空腔(1)的上端固定安装有壳体(3)，其特征在于：所述壳体(3)的上端设置有进料消毒机构(4)，壳体(3)的内部设有用于除去医疗污水中病原微生物的自动引流机构(5)和沉淀辅助机构(6)，储水空腔(1)的内部设有用于防止沉淀再次扩散的移动阻隔机构(7)和吸水干燥机构(8)；所述自动引流机构(5)包括固定安装在壳体(3)内部的引流竖板(501)，引流竖板(501)上转动连接有安装板(502)，壳体(3)内腔的左端开设有竖直槽(503)，竖直槽(503)的内部活动安装有滑块组件(505)，滑块组件(505)的下端与竖直槽(503)的槽底之间固定连接有缓冲弹簧(504)，安装板(502)的内部设有用于吸附医疗污水中病原微生物的生物膜床(506)。
2.根据权利要求1所述的一种便于清理沉淀物的医疗污水沉淀装置，其特征在于：所述进料消毒机构(4)包括开设在壳体(3)上端的进料通道(401)，进料通道(401)的上端固定安装有进料方管(402)，进料方管(402)的上端滑动连接有活动盖板(403)，进料方管(402)的前后两侧均设置有用于驱动活动盖板(403)前后移动的驱动件(404)，进料方管(402)的左右两侧均固定安装有酒精储罐(405)，酒精储罐(405)内部活动安装有推液组件(406)，酒精储罐(405)外部可拆卸安装有排液组件(407)。
3.根据权利要求2所述的一种便于清理沉淀物的医疗污水沉淀装置，其特征在于：所述酒精储罐(405)的内部填充有酒精溶液，推液组件(406)包括与酒精储罐(405)的内壁紧密贴合的活动塞，活动塞上固定安装有推液杆，推液杆的另一端延伸至酒精储罐(405)的外部且与活动盖板(403)固定连接。
4.根据权利要求2所述的一种便于清理沉淀物的医疗污水沉淀装置，其特征在于：所述排液组件(407)包括与酒精储罐(405)内部接通的排液竖管，排液竖管的上端固定安装有雾化喷头。
5.根据权利要求1所述的一种便于清理沉淀物的医疗污水沉淀装置，其特征在于：所述引流竖板(501)的下端伸入到储水空腔(1)的内部，滑块组件(505)包括活动安装在竖直槽(503)内部的矩形滑块，矩形滑块的右端固定安装有水平凸块，水平凸块与安装板(502)之间转动连接，生物膜床(506)可拆卸安装在安装板(502)的内部。
6.根据权利要求1所述的一种便于清理沉淀物的医疗污水沉淀装置，其特征在于：所述沉淀辅助机构(6)包括固定安装在壳体(3)内部的竖直方罐(601)，竖直方罐(601)的内部活动安装有竖直推杆(602)，竖直推杆(602)的下端与竖直方罐(601)的内壁之间固定连接有复位弹簧(603)，竖直方罐(601)的下端可拆卸安装有喷液嘴(604)，竖直方罐(601)的内部活动安装有竖直丝杆(605)，竖直丝杆(605)的下端固定安装有搅拌叶片(606)。
7.根据权利要求6所述的一种便于清理沉淀物的医疗污水沉淀装置，其特征在于：所述竖直方罐(601)的内部填充有沉淀剂，竖直推杆(602)的下端位于竖直方罐(601)的内部且与竖直方罐(601)的内壁紧密贴合，竖直推杆(602)的上端延伸至安装板(502)的下方，竖直丝杆(605)的上端从竖直推杆(602)的下端穿过且二者螺纹连接，竖直丝杆(605)的下端延伸至储水空腔(1)的内部。
8.据权利要求1所述的一种便于清理沉淀物的医疗污水沉淀装置，其特征在于：所述移动阻隔机构(7)包括开设在储水空腔(1)前后两侧的水平滑槽(701)，储水空腔(1)的内部设置有固定块(702)，固定块(702)的内部活动安装有折叠网板(703)，折叠网板(703)的前后两侧活动安装有橡胶转轮(704)，橡胶转轮(704)位于水平滑槽(701)的内部，折叠网板(703)下端的前后两侧均固定安装有折叠滑轨(705)，折叠滑轨(705)上活动安装有铁性凸条(706)，折叠滑轨(705)的内部固定安装有电磁铁(707)，固定块(702)的内部设置有活动转筒(708)，活动转筒(708)的外部缠绕有防水布，防水布的一端与活动转筒(708)固定连接，防水布的另一端与铁性凸条(706)固定连接。
9.据权利要求8所述的一种便于清理沉淀物的医疗污水沉淀装置，其特征在于：所述吸水干燥机构(8)包括固定套设在活动转筒(708)上的驱动齿轮(801)，驱动齿轮(801)的下方设置有水平滑块(802)，水平滑块(802)的上表面形状与驱动齿轮(801)的外表面形状相匹配，水平滑块(802)活动安装在固定块(702)的内部，固定块(702)的下端设置有固定外筒(803)，固定外筒(803)的外表面贯穿开设有进液方孔，固定外筒(803)的内部活动安装有活动内筒(804)，活动内筒(804)的外表面开设有避让孔，活动内筒(804)的内部放置有发热组件(805)，活动内筒(804)的上端延伸至固定块(702)的内部且固定安装有顶部齿轮(806)，顶部齿轮(806)的外表面形状与水平滑块(802)的侧面形状相匹配。
10.据权利要求9所述的一种便于清理沉淀物的医疗污水沉淀装置，其特征在于：所述发热组件(805)包括透气布袋，透气布袋的内部填充有生石灰。
发明内容
针对现有技术的不足，本发明提供了一种便于清理沉淀物的医疗污水沉淀装置，解决了现有技术中的沉淀装置形成的沉淀不仅难以清理，而且具有很强的毒性的技术问题，具备能够显著降低医疗污水中沉淀的毒性，使得沉淀硬化便于清理的优点。
为解决上述技术问题，本发明提供了如下技术方案：一种便于清理沉淀物的医疗污水沉淀装置，包括储水空腔，储水空腔的下端活动安装有移动轮，储水空腔的上端固定安装有壳体，所述壳体的上端设置有进料消毒机构，壳体的内部设有用于除去医疗污水中病原微生物的自动引流机构和沉淀辅助机构，储水空腔的内部设有用于防止沉淀再次扩散的移动阻隔机构和吸水干燥机构，所述自动引流机构包括固定安装在壳体内部的引流竖板，引流竖板上转动连接有安装板，壳体内腔的左端开设有竖直槽，竖直槽的内部活动安装有滑块组件，滑块组件的下端与竖直槽的槽底之间固定连接有缓冲弹簧，安装板的内部设有用于吸附医疗污水中病原微生物的生物膜床，医疗污水进入壳体的内部后，会沿着安装板向下流动，流动的过程中生物膜床会对医疗污水中的病原微生物进行吸附去除。
优选的，所述进料消毒机构包括开设在壳体上端的进料通道，进料通道的上端固定安装有进料方管，进料方管的上端滑动连接有活动盖板，进料方管的前后两侧均设置有用于驱动活动盖板前后移动的驱动件，进料方管的左右两侧均固定安装有酒精储罐，酒精储罐内部活动安装有推液组件，酒精储罐外部可拆卸安装有排液组件，进料时，活动盖板会在驱动件的作用下从进料方管的上方移开，进料完毕后，活动盖板会在驱动件的作用下自动复位，复位的过程中酒精储罐内部的酒精溶液会通过排液组件向外喷出。
优选的，所述酒精储罐的内部填充有酒精溶液，推液组件包括与酒精储罐的内壁紧密贴合的活动塞，活动塞上固定安装有推液杆，推液杆的另一端延伸至酒精储罐的外部且与活动盖板固定连接，两个活动盖板相互靠近时，活动塞会将酒精储罐内部的酒精溶液挤压到排液组件的内部。
优选的，排液组件包括与酒精储罐内部接通的排液竖管，排液竖管的上端固定安装有雾化喷头，酒精溶液进入排液竖管后会通过雾化喷头向外喷出。
优选的，所述引流竖板的下端伸入到储水空腔的内部，滑块组件包括活动安装在竖直槽内部的矩形滑块，矩形滑块的右端固定安装有水平凸块，水平凸块与安装板之间转动连接，生物膜床可拆卸安装在安装板的内部，医疗污水掉落到安装板上时，安装板的左端会在液体的冲击力下向下移动，从而使得安装板的倾斜角度变小。
优选的，所述沉淀辅助机构包括固定安装在壳体内部的竖直方罐，竖直方罐的内部活动安装有竖直推杆，竖直推杆的下端与竖直方罐的内壁之间固定连接有复位弹簧，竖直方罐的下端可拆卸安装有喷液嘴，竖直方罐的内部活动安装有竖直丝杆，竖直丝杆的下端固定安装有搅拌叶片，竖直推杆向下移动时，会使得竖直方罐内部的沉淀剂通过喷液嘴向下喷出，同时会使得搅拌叶片快速旋转。
优选的，所述竖直方罐的内部填充有沉淀剂，竖直推杆的下端位于竖直方罐的内部且与竖直方罐的内壁紧密贴合，竖直推杆的上端延伸至安装板的下方，竖直丝杆的上端从竖直推杆的下端穿过且二者螺纹连接，竖直丝杆的下端延伸至储水空腔的内部，竖直推杆向下移动时，会使得竖直丝杆绕自身轴向转动，竖直丝杆转动时会带动搅拌叶片旋转。
优选的，所述移动阻隔机构包括开设在储水空腔前后两侧的水平滑槽，储水空腔的内部设置有固定块，固定块的内部活动安装有折叠网板，折叠网板的前后两侧活动安装有橡胶转轮，橡胶转轮位于水平滑槽的内部，折叠网板下端的前后两侧均固定安装有折叠滑轨，折叠滑轨上活动安装有铁性凸条，折叠滑轨的内部固定安装有电磁铁，固定块的内部设置有活动转筒，活动转筒的外部缠绕有防水布，防水布的一端与活动转筒固定连接，防水布的另一端与铁性凸条固定连接，橡胶转轮旋转时会沿着水平滑槽的内壁水平移动，橡胶转轮移动时会使得折叠网板展开或者收缩，折叠网板展开的过程中会使得折叠滑轨同步伸长。
优选的，所述吸水干燥机构包括固定套设在活动转筒上的驱动齿轮，驱动齿轮的下方设置有水平滑块，水平滑块的上表面形状与驱动齿轮的外表面形状相匹配，水平滑块活动安装在固定块的内部，固定块的下端设置有固定外筒，固定外筒的外表面贯穿开设有进液方孔，固定外筒的内部活动安装有活动内筒，活动内筒的外表面开设有避让孔，活动内筒的内部放置有发热组件，活动内筒的上端延伸至固定块的内部且固定安装有顶部齿轮，顶部齿轮的外表面形状与水平滑块的侧面形状相匹配，驱动齿轮转动时，会使得水平滑块水平移动，水平滑块移动时会使得顶部齿轮转动，从而使得活动内筒同步转动。
优选的，所述发热组件包括透气布袋，透气布袋的内部填充有生石灰，污水进入活动内筒内部后会与生石灰接触，随后，生石灰会将污水吸收并散发出热量。
借由上述技术方案，本发明提供了一种便于清理沉淀物的医疗污水沉淀装置，至少具备以下有益效果：
1、本发明通过设置进料消毒机构，在驱动件的控制作用下，活动盖板只有在进料时才会从进料方管的上方自动移开，其它时间段均遮盖在进料方管的上方，可以在很大程度上避免壳体内部的有毒有害气体向外飘散。
2、本发明通过设置进料消毒机构，能够在医疗污水投放完毕后自动对进料方管的周围区域进行消毒处理，防止投放污水过程中飞溅到周围区域的液滴对环境造成破坏，可以在很大程度上提高该装置的使用安全性。
3、本发明设置自动引流机构，安装板的倾斜角度可以随着医疗污水的一次性添加量变化而变化，一次性添加量越多，安装板的倾斜角度越小，从而保证医疗污水与生物膜床之间的有效反应时间，可以有效去除医疗污水中的病原微生物，防止医疗污水沉淀排出后造成病菌的传播。
4、本发明通过设置自动引流机构，利用引流竖板和安装板之间的相互配合，能够保证医疗污水平缓的进入储水空腔的内部，可以在很大程度上避免由于医疗污水进入储水空腔的速度过快而影响沉淀速率。
5、本发明通过设置沉淀辅助机构，能够在医护人员倒入医疗污水的过程中自动向储水空腔的内部添加一定量的沉淀剂，并且能够通过搅拌叶片使其与医疗污水充分混合，可以在很大程度上加快医疗污水的沉淀速率。
6、本发明通过设置移动阻隔机构，当该装置需要移动时，折叠网板会自动展开并遮挡在沉淀的上方，可以有效避免沉淀在移动的过程中发生分散，而且，当医护人员需要对沉淀进行清理时，防水布会在铁性凸条的作用下水平摊开，从而将底部的沉淀与上方的液体完全分隔开，可以有效避免清理沉淀的过程中造成沉淀再次溶解，能够显著提高沉淀清理的效率。
7、本发明通过设置吸水干燥机构，能够自动除去夹杂在沉淀内部的污水，防止清理沉淀的过程中污水到处滴落而对周围的环境造成破坏，而且，除去污水的过程中能够自动向沉淀内部输送大量的热量，可以在一定程度上对沉淀进行消毒，防止其对工作人员的身体健康造成不利影响。
（发明人：洪诚）
