公布日：2023.04.11
申请日：2022.12.30
分类号：C02F9/00(2023.01)I;C12M1/12(2006.01)I;C12M1/00(2006.01)I;C02F3/28(2023.01)I;C02F1/56(2023.01)I;C02F1/52(2023.01)I;C02F11/12(2019.01)I;C02F3/34
(2023.01)I;C12R1/01(2006.01)N;C12R1/38(2006.01)N;C02F101/10(2006.01)N
摘要
本申请涉及污水处理的领域，具体公开了一种用于污水处理的聚磷菌活化系统，包括一级浓缩机以及释磷反应器，释磷反应器连通有二级浓缩机，二级浓缩机连通有混凝池，混凝池连通有絮凝池，絮凝池连通有三级浓缩机，三级浓缩机连通有除磷水回流装置，除磷水回流装置与释磷反应器连通，且除磷水回流装置的一端还连通有厌氧池，一级浓缩机的一端还与除磷水回流装置连通，二级浓缩机的一端还连通有聚磷菌回收装置，聚磷菌回收装置与厌氧池连通，三级浓缩机的一端还连通有高磷污泥排放装置，高磷污泥排放装置的一端还连通有污泥脱水系统。本申请具有提高污水处理的效率，并且，降低污水处理成本的效果。
权利要求书

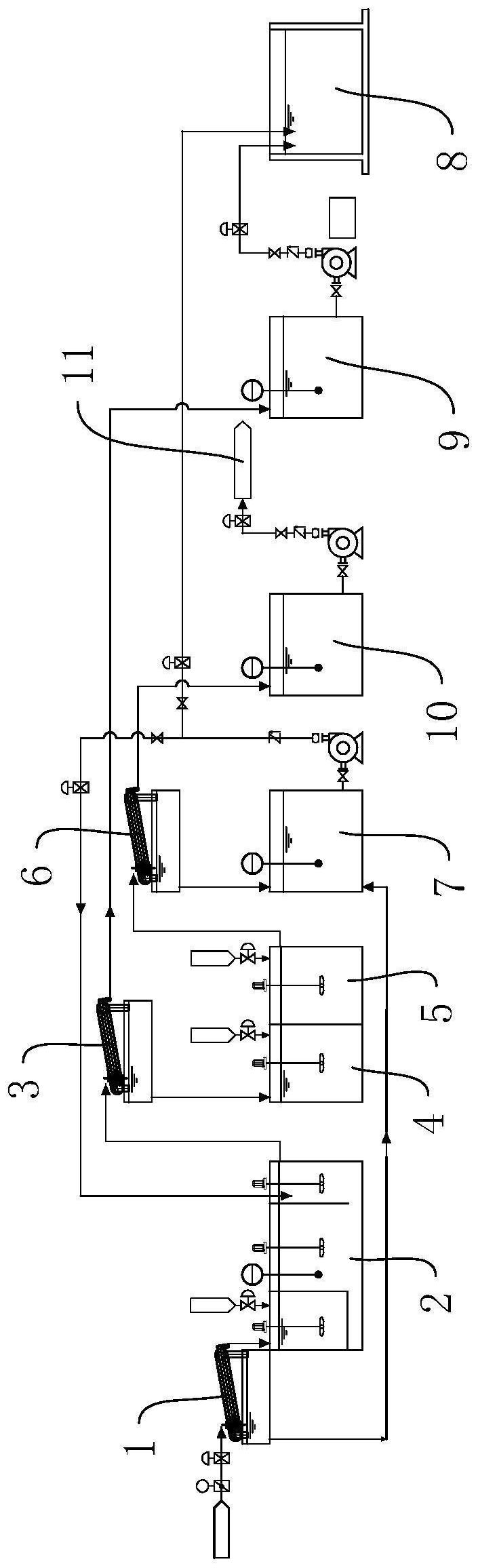

1.一种用于污水处理的聚磷菌活化系统，其特征在于：包括一级浓缩机(1)，所述一级浓缩机(1)的一端连通有释磷反应器(2)，所述释磷反应器(2)远离一级浓缩机(1)的一端连通有二级浓缩机(3)，所述二级浓缩机(3)远离释磷反应器(2)的一端连通有混凝池(4)，所述混凝池(4)远离二级浓缩机(3)的一端连通有絮凝池(5)，所述絮凝池(5)远离混凝池(4)的一端连通有三级浓缩机(6)，所述三级浓缩机(6)远离絮凝池(5)的一端连通有除磷水回流装置(7)，所述除磷水回流装置(7)远离三级浓缩机(6)的一端与释磷反应器(2)连通，且所述除磷水回流装置(7)远离三级浓缩机(6)的一端还连通有厌氧池(8)，所述一级浓缩机(1)的一端还与除磷水回流装置(7)连通，所述二级浓缩机(3)远离释磷反应器(2)的一端还连通有聚磷菌回收装置(9)，所述聚磷菌回收装置(9)远离二级浓缩机(3)的一端与厌氧池(8)连通，所述三级浓缩机(6)远离絮凝池(5)的一端还连通有高磷污泥排放装置(10)，所述高磷污泥排放装置(10)远离三级浓缩机(6)的一端还连通有污泥脱水系统(11)，所述混凝池(4)内加入有除磷剂，所述絮凝池(5)内加入有絮凝剂。
2.根据权利要求1所述的一种用于污水处理的聚磷菌活化系统，其特征在于：所述除磷剂包括以下质量份数的组分：聚合氯化铁6-8份；聚合氯化铝1-2份；海泡石0.1-0.4份。
3.根据权利要求2所述的一种用于污水处理的聚磷菌活化系统，其特征在于：所述聚合氯化铁、聚合氯化铝、海泡石的质量比为20：5：1。
4.根据权利要求3所述的一种用于污水处理的聚磷菌活化系统，其特征在于：所述絮凝剂包括以下质量份数的组分：聚丙烯酰胺5-6份；海南含羞草5-8份；石胆草3-6份。
5.根据权利要求4所述的一种用于污水处理的聚磷菌活化系统，其特征在于：所述聚丙烯酰胺、海南含羞草以及石胆草的质量比为3：3：2。
6.根据权利要求5所述的一种用于污水处理的聚磷菌活化系统，其特征在于：所述聚磷菌包括假单胞菌属和气单胞菌属。
7.根据权利要求6所述的一种用于污水处理的聚磷菌活化系统，其特征在于：所述假单胞菌属和气单胞菌属的质量比为1：（1.2-1.5）。
8.根据权利要求1所述的一种用于污水处理的聚磷菌活化系统，其特征在于：所述碳源包括乙酸纳、葡萄糖、蔗糖、柠檬酸、乳酸中的一种或多种。
发明内容
为了提高污水处理的效率，并且，降低污水处理的成本，本申请提供一种用于污水处理的聚磷菌活化系统。
本申请提供一种用于污水处理的聚磷菌活化系统，采用如下的技术方案：一种用于污水处理的聚磷菌活化系统，包括一级浓缩机，所述一级浓缩机的一端连通有释磷反应器，所述释磷反应器远离一级浓缩机的一端连通有二级浓缩机，所述二级浓缩机远离释磷反应器的一端连通有混凝池，所述混凝池远离二级浓缩机的一端连通有絮凝池，所述絮凝池远离混凝池的一端连通有三级浓缩机，所述三级浓缩机远离絮凝池的一端连通有除磷水回流装置，所述除磷水回流装置远离三级浓缩机的一端与释磷反应器连通，且所述除磷水回流装置远离三级浓缩机的一端还连通有厌氧池，所述一级浓缩机的一端还与除磷水回流装置连通，所述二级浓缩机远离释磷反应器的一端还连通有聚磷菌回收装置，所述聚磷菌回收装置远离二级浓缩机的一端与厌氧池连通，所述三级浓缩机远离絮凝池的一端还连通有高磷污泥排放装置，所述高磷污泥排放装置远离三级浓缩机的一端还连通有污泥脱水系统，所述混凝池内加入有除磷剂，所述絮凝池内加入有絮凝剂。
通过采用上述技术方案，当需要处理污水时，将含有聚磷菌的污泥投入一级浓缩机中进行分离，过滤后的水通过管道被抽至除磷水回流装置中，过滤后的污泥通过管道被抽至释磷反应器，然后向释磷反应器内投入碳源，使其与污泥中的聚磷菌发生反应，此时聚磷菌与污泥分离，游离在污水中，而污泥中不含有聚磷菌；接着将反应后的污泥和污水一起抽至二级浓缩机中进行过滤，不含有聚磷菌的污泥则被抽至聚磷菌回收装置中，最后进入厌氧池内，含有聚磷菌的污水则被抽至混凝池内，然后向混凝池内加入除磷剂；然后将处理后的污水抽至絮凝池内，同时向絮凝池中加入絮凝剂，使得聚磷菌与絮凝剂结合形成絮凝沉淀，此时污水变成干净的水；接着将干净的水和絮凝沉淀一起抽至三级浓缩机中进行过滤，过滤后的水被抽至除磷水回流装置中，水回流至释磷反应器中，过滤后的絮凝沉淀则被抽至高磷污泥排放装置内，然后通过污泥脱水系统排出。
因此，采用本申请的聚磷菌活化系统进行污水处理，水和污泥能够循环利用，不仅有利于提高污水处理的效率，并且，还有利于降低污水处理的成本，具有很好的经济效益。
优选的，所述除磷剂包括以下质量份数的组分：聚合氯化铁6-8份；聚合氯化铝1-2份；海泡石0.1-0.4份。
通过采用上述技术方案，聚合氯化铁和聚合氯化铝能与磷酸根形成难溶性的物质，同时，聚合氯化铁和聚合氯化铝通过溶解、吸水发生水解，并且，在水解时还会发生各个聚合反应，生成具有较长线形结构的多核羟基络合物，这些羟基络合物通过电中和、吸附架桥作用将难溶性的物质凝聚，以此将污水中的磷除去；与此同时，由于海泡石具有层链状结构，具有极强的吸附作用，能够很好地吸附由聚合氯化铁和聚合氯化铝与磷酸根形成难溶性的物质，进而将污水中的磷除去。因此，采用聚合氯化铁和聚合氯化铝与海泡石协同配合，有利于提高污水的处理效率。
优选的，所述聚合氯化铁、聚合氯化铝、海泡石的质量比为20：5：1。
通过采用上述技术方案，采用特定比例的聚合氯化铁、聚合氯化铝、海泡石协同配合，有利于进一步促进海泡石吸附由聚合氯化铁和聚合氯化铝与磷酸根形成难溶性的物质，以此使得污水中的磷更快地被除去，从而使得污水处理的效率提高。
优选的，所述絮凝剂包括以下质量份数的组分：聚丙烯酰胺5-6份；海南含羞草5-8份；石胆草3-6份。
通过采用上述技术方案，聚丙烯酰胺可以吸附水中的悬浮颗粒，在颗粒之间起链接架桥作用，使细颗粒形成比较大的絮团，并且加快沉淀的速度。由于海南含羞草和石胆草中均含有黄酮碳苷类成分，有利于促使聚丙烯酰胺吸附由聚磷菌与絮凝剂结合形成的絮凝沉淀，进而提高污水的处理效率。
优选的，所述聚丙烯酰胺、海南含羞草以及石胆草的质量比为3：3：2。
通过采用上述技术方案，采用特定比例的聚丙烯酰胺、海南含羞草以及石胆草协同配合，有利于进一步促使聚丙烯酰胺吸附由聚磷菌与絮凝剂结合形成的絮凝沉淀，从而提高污水处理的效率。
优选的，所述聚磷菌包括假单胞菌属和气单胞菌属。
通过采用上述技术方案，由于再循环和混合的快速反复的循环，混凝池中容易出现磷的二次释放，而聚磷菌采用假单胞菌属和气单胞菌属协同复配，使得聚磷菌能够更好地吸收污水中的磷，进而不容易不发生磷的二次释放，有利于提高污水的处理效率。
优选的，所述假单胞菌属和气单胞菌属的质量比为1：(1.2-1.5)。
通过采用上述技术方案，采用特定比例的假单胞菌属和气单胞菌属协同复配，不容易出现由于反复循环而发生磷的二次释放，从而有利于进一步提高污水的处理效率。
优选的，所述碳源包括乙酸纳、葡萄糖、蔗糖、柠檬酸、乳酸中的一种或多种。
通过采用上述技术方案，采用上述物质中的一种或多种作为碳源，有利于更好地为假单胞菌属和气单胞菌属提供营养物质，使得假单胞菌属和气单胞菌属能够更好地吸收污水中的磷，以此提高污水的处理效率。
综上所述，本申请包括以下至少一种有益技术效果：1.采用本申请的聚磷菌活化系统进行污水处理，水和污泥能够循环利用，不仅有利于提高污水处理的效率，并且，还有利于降低污水处理的成本，具有很好的经济效益。
2.采用特定比例的聚合氯化铁和聚合氯化铝与海泡石协同配合，有利于提高污水的处理效率。这是由于聚合氯化铁和聚合氯化铝能与磷酸根形成难溶性的物质，同时，聚合氯化铁和聚合氯化铝通过溶解、吸水发生水解，并且，在水解时还会发生各个聚合反应，生成具有较长线形结构的多核羟基络合物，这些羟基络合物通过电中和、吸附架桥作用将难溶性的物质凝聚，以此将污水中的磷除去；与此同时，由于海泡石具有层链状结构，具有极强的吸附作用，能够很好地吸附由聚合氯化铁和聚合氯化铝与磷酸根形成难溶性的物质，进而将污水中的磷除去。
3.采用特定比例的聚丙烯酰胺与海南含羞草以及石胆草协同复配，有利于提高污水的处理效率。这是由于聚丙烯酰胺可以吸附水中的悬浮颗粒，在颗粒之间起链接架桥作用，使细颗粒形成比较大的絮团，并且加快沉淀的速度。由于海南含羞草和石胆草中均含有黄酮碳苷类成分，有利于促使聚丙烯酰胺吸附由聚磷菌与絮凝剂结合形成的絮凝沉淀，进而提高污水的处理效率。
4.采用特定比例的聚磷菌包括假单胞菌属和气单胞菌属协同复配，有利于提高污水的处理效率。这是由于再循环和混合的快速反复的循环，混凝池中容易出现磷的二次释放，而聚磷菌采用假单胞菌属和气单胞菌属协同复配，使得聚磷菌能够更好地吸收污水中的磷，进而不容易不发生磷的二次释放，有利于提高污水的处理效率。
（发明人：钟克师;王俊;徐锡言;胡拓;温培锐）
