申请日2017.07.27
公开(公告)日2017.10.10
IPC分类号C02F9/04
摘要
本发明公开了一种新型污水处理装置，其结构包括上顶板、催化氧化室、进水箱、进水口、固定铁片、下底板、水质分析仪、连接管、出水口、缓释消毒器、注液端、电控箱、控制按钮、砂滤罐，水质分析仪设有复位按钮、数据显示屏幕、保护外壳、离子检测头，保护外壳胶连接在进水箱表面的中心，数据显示屏幕嵌在保护外壳表面的中心，离子检测头设有两个并垂直固定在保护外壳的后方，离子检测头与进水箱内部电连接，本发明的有益效果：通过设有的水质分析仪，能通过数据的方式得知污水中的成分，人们能够根据污水的成分对症下药，将污水中的有害物质处理干净，使排出去的污水不会污染环境。
权利要求书
1.一种新型污水处理装置，其结构包括上顶板(1)、催化氧化室(2)、进水箱(3)、进水口(4)、固定铁片(5)、下底板(6)、水质分析仪(7)、连接管(8)、出水口(9)、缓释消毒器(10)、注液端(11)、电控箱(12)、控制按钮(13)、砂滤罐(14)，所述上顶板(1)通过铆钉固定在催化氧化室(2)的上方，所述进水口(4)穿过进水箱(3)左侧表面的下方，所述固定铁片(5)设有两个并且安设在进水口(4)的左右两端，其特征在于：
所述固定铁片(5)焊接在进水箱(3)的左侧，所述水质分析仪(7)胶连接在进水箱(3)表面的中心，所述砂滤罐(14)安设在催化氧化室(2)、进水箱(3)的右侧，所述连接管(8)垂直固定在砂滤罐(14)右侧表面的下方，所述砂滤罐(14)与催化氧化室(2)互相贯通，所述控制按钮(13)通过固定架固定在砂滤罐(14)的右侧的上方，所述连接管(8)的右端焊接有缓释消毒器(10)，所述缓释消毒器(10)的顶部焊接有注液端(11)，所述控制按钮(13)设有两个并且安装在电控箱(12)的表面，所述控制按钮(13)与电控箱(12)内部的电路板电连接;
所述水质分析仪(7)设有复位按钮(701)、数据显示屏幕(702)、保护外壳(703)、离子检测头(704)，所述保护外壳(703)胶连接在进水箱(3)表面的中心，所述数据显示屏幕(702)嵌在保护外壳(703)表面的中心，所述复位按钮(701)黏合在保护外壳(703)表面的右下角并与数据显示屏幕(702)电连接，所述离子检测头(704)设有两个并垂直固定在保护外壳(703)的后方，所述离子检测头(704)与进水箱(3)内部电连接。
2.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述上顶板(1)与下底板(6)互相平行。
3.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述连接管(8)与缓释消毒器(10)互相垂直。
4.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述进水箱(3)水平固定在催化氧化室(2)的下方。
5.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述下底板(6)焊接在进水箱(3)的下方。
说明书
一种新型污水处理装置
技术领域
本发明是一种新型污水处理装置，属于污水处理装置领域。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有技术公开了申请号为：201621076149.9的一种污水处理装置，包括污水收集箱以及通过设有污水加压泵的连接管连接于污水收集箱的污水处理箱，所述连接管的进水口连接于污水收集箱的底部，连接管的出水口通过三通管连接于污水收集箱及污水处理箱的顶部，在污水处理箱内设有与所述连接管相连通的并且带有多个喷水头的喷水管;在污水处理箱内还设有沿其内壁上下往复滑动以对污水处理箱内壁进行清理的刮污机构;所述污水处理箱的外部缠绕有电热丝;在污水处理箱内设有带有排污口的收集箱，在污水处理箱的顶部还设有至少一个排气口，现有技术人们无法得知污水内的成分，无法对症下药的处理污水，会导致污水处理的质量差，处理后的污水仍然会污染环境。
发明内容
针对现有技术存在的不足，本发明目的是提供一种新型污水处理装置，以解决现有技术人们无法得知污水内的成分，无法对症下药的处理污水，会导致污水处理的质量差，处理后的污水仍然会污染环境的问题。

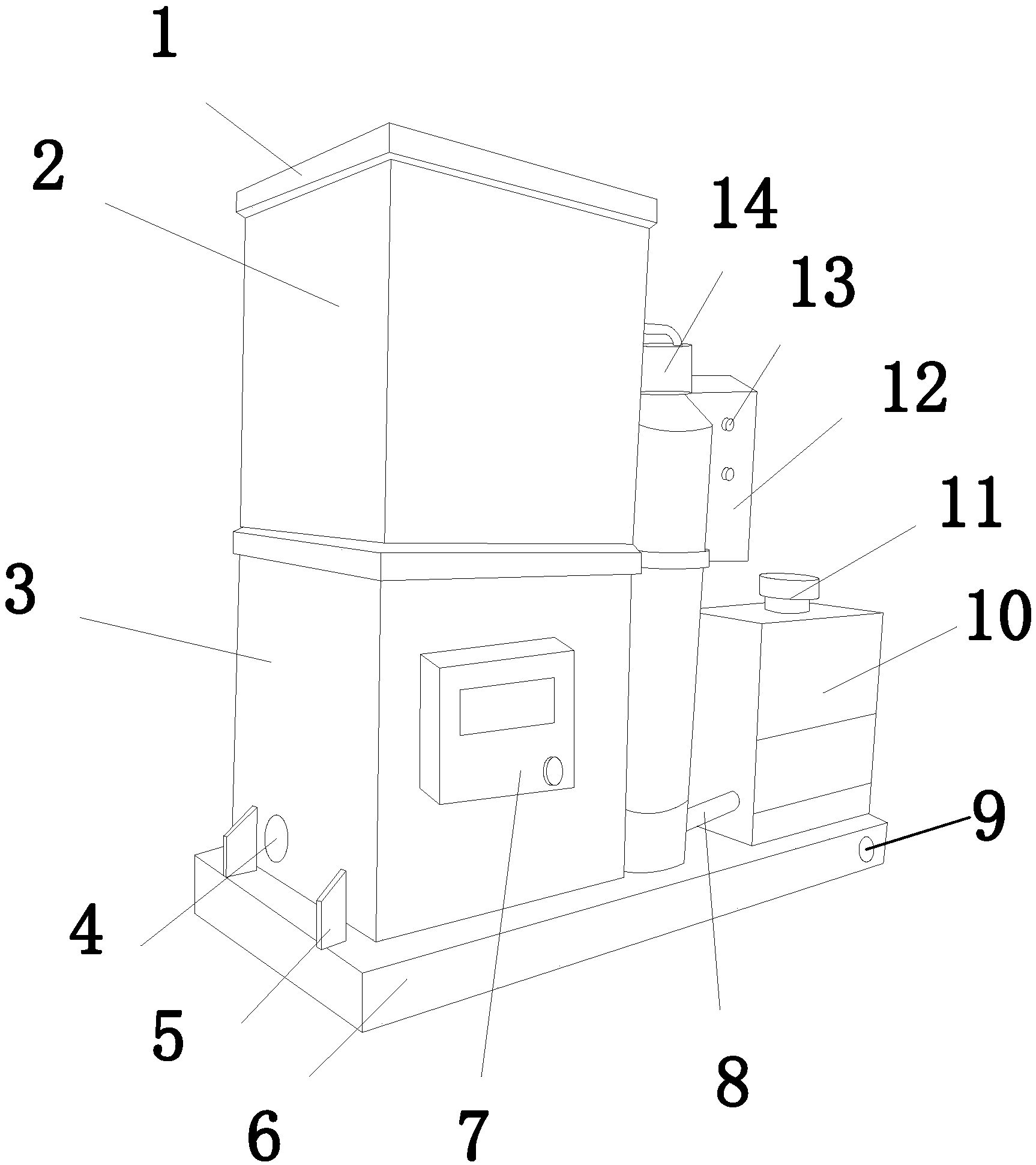

为了实现上述目的，本发明是通过如下的技术方案来实现：一种新型污水处理装置，其结构包括上顶板、催化氧化室、进水箱、进水口、固定铁片、下底板、水质分析仪、连接管、出水口、缓释消毒器、注液端、电控箱、控制按钮、砂滤罐，所述上顶板通过铆钉固定在催化氧化室的上方，所述进水口穿过进水箱左侧表面的下方，所述固定铁片设有两个并且安设在进水口的左右两端，所述固定铁片焊接在进水箱的左侧，所述水质分析仪胶连接在进水箱表面的中心，所述砂滤罐安设在催化氧化室、进水箱的右侧，所述连接管垂直固定在砂滤罐右侧表面的下方，所述砂滤罐与催化氧化室互相贯通，所述控制按钮通过固定架固定在砂滤罐的右侧的上方，所述连接管的右端焊接有缓释消毒器，所述缓释消毒器的顶部焊接有注液端，所述控制按钮设有两个并且安装在电控箱的表面，所述控制按钮与电控箱内部的电路板电连接，所述水质分析仪设有复位按钮、数据显示屏幕、保护外壳、离子检测头，所述保护外壳胶连接在进水箱表面的中心，所述数据显示屏幕嵌在保护外壳表面的中心，所述复位按钮黏合在保护外壳表面的右下角并与数据显示屏幕电连接，所述离子检测头设有两个并垂直固定在保护外壳的后方，所述离子检测头与进水箱内部电连接。
进一步地，所述上顶板与下底板互相平行。
进一步地，所述连接管与缓释消毒器互相垂直。
进一步地，所述进水箱水平固定在催化氧化室的下方。
进一步地，所述下底板焊接在进水箱的下方。
进一步地，所述固定铁片为镁合金材料制成，质地坚固，能分担进水箱所受的压力。
进一步地，所述出水口穿过下底板正面的右端。
本发明的有益效果：通过设有的水质分析仪，能通过数据的方式得知污水中的成分，人们能够根据污水的成分对症下药，将污水中的有害物质处理干净，使排出去的污水不会污染环境。
