申请日2017.07.11
公开(公告)日2017.09.19
IPC分类号B01D29/56; B01D29/11; B01D29/96; C02F1/00
摘要
本发明公开了一种污水过滤器，包括过滤器本体，过滤器本体由第一盒体、第二盒体、进水口、第一出水口、第二出水口、第一滤网和管道组成，第一盒体的下端设有第二盒体，述第一盒体的下端设有第二盒体的内部设有第一滤网，第一滤网的两端均设有胶圈，第一盒体的一侧设有进水口，第二盒体的一侧设有第一出水口，第二盒体的底端通过第二出水口与管道连接。本发明的有益效果是：该种污水过滤器，通过将过滤器的进水口和第一出水口套接在污水的流经管道上，便能对污水进行过滤，结构简单，可以在污水流经的管道上安装若干个过滤器，只需根据过滤污水的杂质直径调换过滤器内部的滤网就可以进行污水的多次过滤。
权利要求书

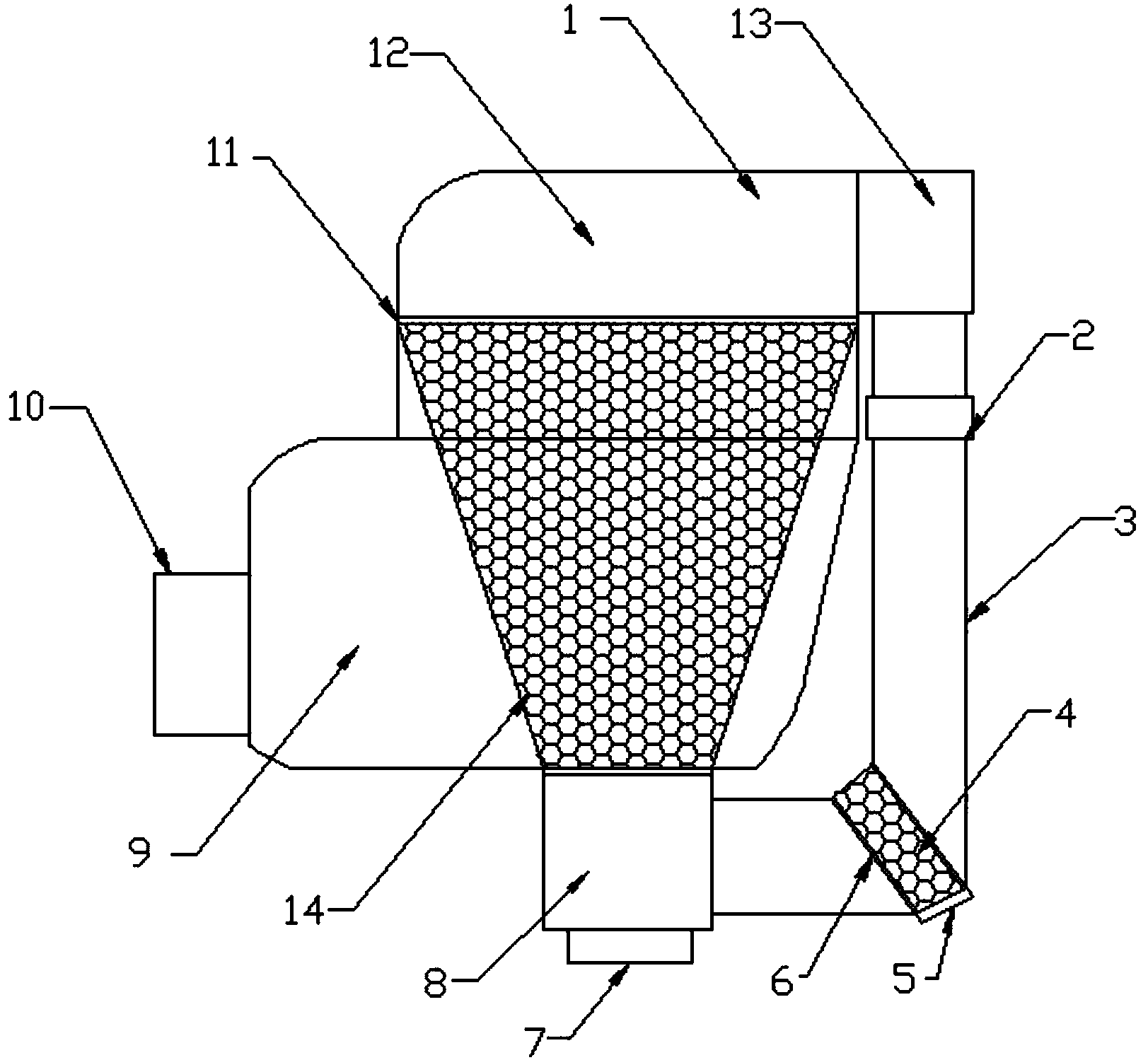

1.一种污水过滤器，包括过滤器本体(1)，其特征在于，所述过滤器本体(1)由第一盒体(12)、第二盒体(9)、进水口(13)、第一出水口(10)、第二出水口(8)、第一滤网(14)和管道(3)组成，所述第一盒体(12)的下端设有第二盒体(9)，所述述第一盒体(12)的下端设有第二盒体(9)的内部设有第一滤网(14)，所述第一滤网(14)的两端均设有胶圈(11)，所述第一盒体(12)的一侧设有进水口(13)，所述第二盒体(9)的一侧设有第一出水口(10)，所述第二盒体(9)的底端通过第二出水口(8)与管道(3)的一端连接，所述管道(3)的拐角处的内部设有套环(6)，所述套环(6)内部卡合有第二滤网(4)，所述管道(3)的一端通过连接环(2)与进水口(13)的一侧连接，所述第二出水口(8)的底部设有第一螺栓(7)，所述套环(6)的底部设有第二螺栓(5)。
2.根据权利要求1所述的一种污水过滤器，其特征在于，所述第一滤网(14)为双层滤网，且为漏斗形滤网，上口和下口比例为2：1.6。
3.根据权利要求1所述的一种污水过滤器，其特征在于，所述过滤器本体(1)转角处设有若干个竖直突起。
4.根据权利要求1所述的一种污水过滤器，其特征在于，所述第一螺栓(7)与第二出水口(8)连接处和第二螺栓(5)与套环(6)连接处均设有密封圈。
5.根据权利要求1所述的一种污水过滤器，其特征在于，所述管道(3)的直径小于进水口(13)的直径。
6.根据权利要求1所述的一种污水过滤器，其特征在于，所述第一盒体(12)与第二盒体(9)通过螺纹连接。
说明书
一种污水过滤器
技术领域
本发明涉及一种过滤器，具体为一种污水过滤器。
背景技术
污水是由于某些有害化学物质的混入，或者由于温度的升高而造成水的使用价值降低或丧失，造成环境污染。污水分为生活污水、工业废水以及受污染的雨水三类。其中生活污水是由于人们在日常生活中产生的的污水。工业废水包括生产废水和生产废水。雨水在形成、降落、漫流过程中，也会产生大量污染，也需要进行收集处理，但是，现在的污水处理往往需要很多的操作过程，才能完成污水的处理，在污水流经运输的管道的时候，一般不会进行污水的处理，这给后期的污水处理增加很多的处理难度，对管道内污水的初步处理不是特别的重视。
发明内容
本发明要解决的技术问题是克服污水初步收集和流经管道处理过程缺乏的缺陷，提供一种污水过滤器，从而解决上述问题。
为实现上述目的，本发明提供如下技术方案：一种污水过滤器，包括过滤器本体，所述过滤器本体由第一盒体、第二盒体、进水口第一出水口、第二出水口、第一滤网和管道组成，所述第一盒体的下端设有第二盒体，所述述第一盒体的下端设有第二盒体的内部设有第一滤网，所述第一滤网的两端均设有胶圈，所述第一盒体的一侧设有进水口，所述第二盒体的一侧设有第一出水口，所述第二盒体的底端通过第二出水口与管道的一端连接，所述管道的拐角处的内部设有套环，所述套环内部卡合有第二滤网，所述管道的一端通过连接环与进水口的一侧连接，所述第二出水口的底部设有第一螺栓，所述套环的底部设有第二螺栓。
进一步的，所述第一滤网为双层滤网，且为漏斗形滤网，上口和下口比例为2：1.6。
进一步的，所述过滤器本体转角处设有若干个竖直突起。
进一步的，所述第一螺栓与第二出水口连接处和第二螺栓与套环连接处均设有密封圈。
进一步的，所述管道的直径小于进水口的直径。
进一步的，所述第一盒体与第二盒体通过螺纹连接。
与现有技术相比，本发明的有益效果是：该种污水过滤器，通过将过滤器的进水口和第一出水口套接在污水的流经管道上，便能对污水进行过滤，经过精心测算第一滤网斜度和收口，比例为2：1.6，保证杂物被冲刷走的同时，提高过滤效率，结构简单，可以在污水流经的管道上安装若干个过滤器，只需根据过滤污水的杂质直径调换过滤器内部的滤网就可以进行污水的过滤，且该过滤器可以将残留在过滤器内部的过滤的杂质，通过拧下第一螺栓和第二螺栓便能对杂质进行清洗。
