申请日2017.06.15
公开(公告)日2017.08.11
IPC分类号C02F9/10
摘要
本发明公开了一种 废水多级去污净化处理装置，包括一级处理仓，所述一级处理仓顶部一侧焊接有进水管，另一侧焊接有排气管，所述排气管内表壁通过旋转轴与单向阀杆转动连接，所述一级处理仓内表壁焊接有滤板，所述一级处理仓外表壁焊接有集污箱，所述一级处理仓底部设置有二级处理仓，所述三级处理仓内表壁设置有导热管，所述导热管两侧设置有加热器，所述导热管表面套接有真空管，所述导热管一侧设置有密封套头，所述三级处理仓内部底端设置有紫外消毒灯，且紫外消毒灯两侧设置有紫外发生器，所述三级处理仓底部焊接有出水管。本发明中，该装置整体结构设计简单合理，污水处理能力强大，运行安全稳定，具有较强的实用性。

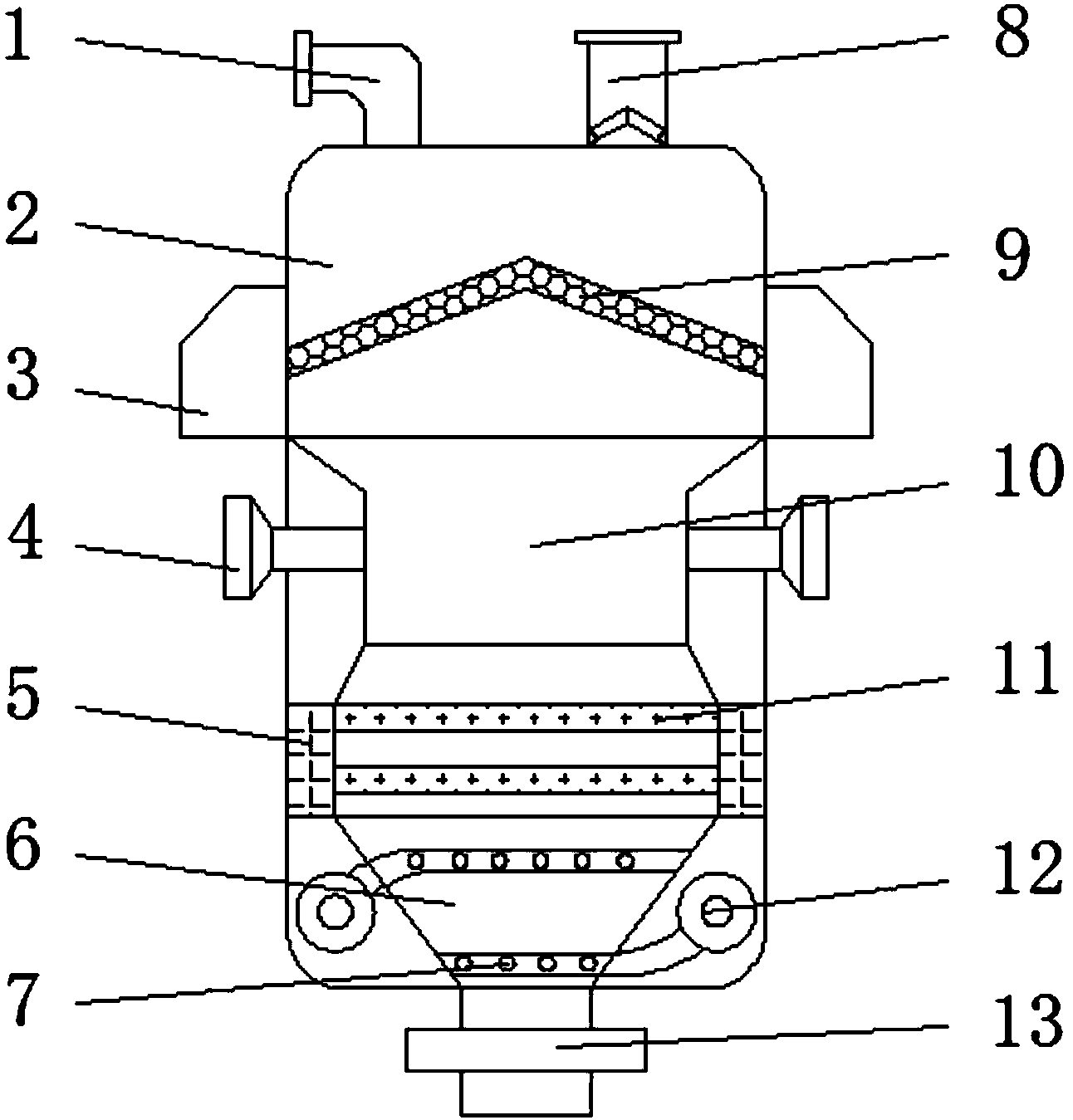

摘要附图
权利要求书
1.一种废水多级去污净化处理装置，包括一级处理仓(2)，其特征在于，所述一级处理仓(2)顶部一侧焊接有进水管(1)，另一侧焊接有排气管(8)，所述排气管(8)内表壁通过旋转轴(15)与单向阀杆(14)转动连接，所述一级处理仓(2)内表壁焊接有滤板(9)，所述一级处理仓(2)外表壁焊接有集污箱(3)，所述一级处理仓(2)底部设置有二级处理仓(10)，所述二级处理仓(10)两侧焊接有絮凝剂添加管(4)，所述二级处理仓(10)底部设置有三级处理仓(6)，所述三级处理仓(6)内表壁设置有导热管(11)，所述导热管(11)两侧设置有加热器(5)，所述导热管(11)表面套接有真空管(16)，所述导热管(11)一侧设置有密封套头(17)，所述三级处理仓(6)内部底端设置有紫外消毒灯(7)，且紫外消毒灯(7)两侧设置有紫外发生器(12)，所述三级处理仓(6)底部焊接有出水管(13)。
2.根据权利要求1所述的一种废水多级去污净化处理装置，其特征在于，所述絮凝剂添加管(4)共安装有两个，且两个絮凝剂添加管(4)关于二级处理仓(10)的竖直中心线处对称。
3.根据权利要求1所述的一种废水多级去污净化处理装置，其特征在于，所述滤板(9)为V型倾斜结构，其倾斜角度大小为30度。
4.根据权利要求1所述的一种废水多级去污净化处理装置，其特征在于，所述单向阀杆(14)的开合最大旋转角度为45度。
5.根据权利要求1所述的一种废水多级去污净化处理装置，其特征在于，所述密封套头(17)为半圆弧形结构。
说明书
一种废水多级去污净化处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种废水多级去污净化处理装置。
背景技术
污水处理是指为使污水达到排出某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，其中污水分级处理是指将污水进行一级、二级和三级处理，能够最大化的提高污水的去污净化能力，使得污水处理效果更加完善。
然而现有的废水多级去污净化装置在使用过程中存在着一些不足之处，对于过滤的杂质颗粒不能够及时的收集，容易发生滤板的堵塞现象，降低了装置的运行稳定性。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种废水多级去污净化处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种废水多级去污净化处理装置，包括一级处理仓，所述一级处理仓顶部一侧焊接有进水管，另一侧焊接有排气管，所述排气管内表壁通过旋转轴与单向阀杆转动连接，所述一级处理仓内表壁焊接有滤板，所述一级处理仓外表壁焊接有集污箱，所述一级处理仓底部设置有二级处理仓，所述二级处理仓两侧焊接有絮凝剂添加管，所述二级处理仓底部设置有三级处理仓，所述三级处理仓内表壁设置有导热管，所述导热管两侧设置有加热器，所述导热管表面套接有真空管，所述导热管一侧设置有密封套头，所述三级处理仓内部底端设置有紫外消毒灯，且紫外消毒灯两侧设置有紫外发生器，所述三级处理仓底部焊接有出水管。
作为上述技术方案的进一步描述：
所述絮凝剂添加管共安装有两个，且两个絮凝剂添加管关于二级处理仓的竖直中心线处对称。
作为上述技术方案的进一步描述：
所述滤板为V型倾斜结构，其倾斜角度大小为30度。
作为上述技术方案的进一步描述：
所述单向阀杆的开合最大旋转角度为45度。
作为上述技术方案的进一步描述：
所述密封套头为半圆弧形结构。
本发明中，首先通过滤板为V型倾斜结构，其倾斜角度大小为30度，能够根据污水的重力势能将污水进行杂质颗粒的过滤，并且将过滤的杂质颗粒沿着倾斜的滤板滑向集污箱内收集，避免滤板发生堵塞的现象，其次通过设置的单向阀杆，能够对排气管起到单向导通的作用，有效的降低了装置内部的气压大小，从而保证了装置的内外气压平衡，最后通过导热管表面设置的真空管，能够将导热管导出的热量全面吸收并且对污水进行加热，降低热量散失的同时，也提高了污水的蒸发效率。
