申请日2017.06.29
公开(公告)日2017.09.01
IPC分类号C02F1/04
摘要
本发明涉及医疗污水处理领域，具体的说是一种医疗污水回收再利用系统，包括进水装置、固体收集装置、汽轮机、出气装置和处理箱，进水装置连接至处理箱内部上方，固体收集装置位于处理箱内部下方，出气装置位于处理箱外部，汽轮机位于处理箱外部，汽轮机分别与固体收集装置和出气装置相连接;本发明采用三个蒸发辊工作的方式，使污水分离成水蒸气和无机盐固体颗粒，水蒸气通过电热杀菌网的二次过滤带动汽轮机工作，汽轮机带动蒸发辊工作，使附着于蒸发辊表面的无机盐固体颗粒得以收集，经过过滤后的水蒸气进入采暖系统和冷却箱冷却，使得医疗污水得以回收再利用。
权利要求书

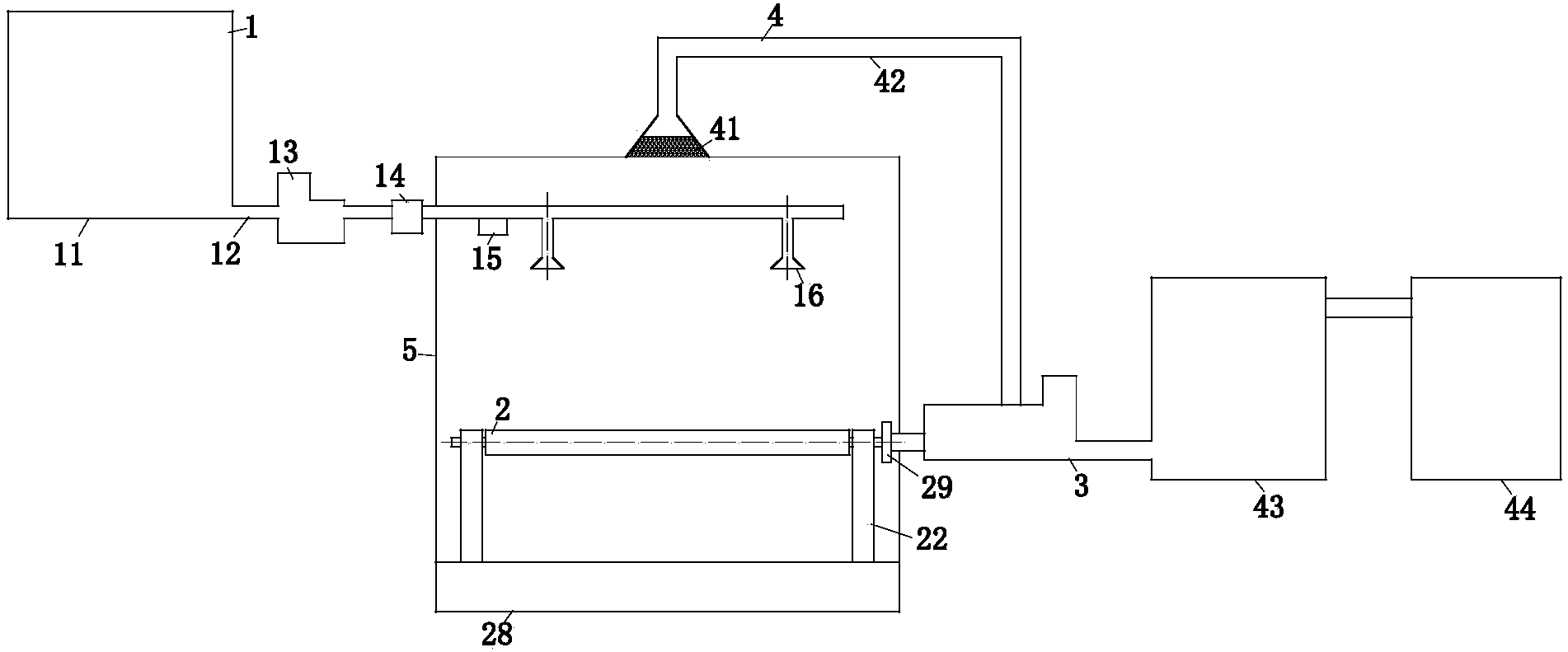

1.一种医疗污水回收再利用系统，包括进水装置(1)、固体收集装置(2)、汽轮机(3)、出气装置(4)和处理箱(5)，其特征在于：所述的进水装置(1)连接至处理箱(5)内部上方;所述的固体收集装置(2)位于处理箱(5)内部下方;所述的出气装置(4)位于处理箱(5)外部;所述的汽轮机(3)位于处理箱(5)外部，固体收集装置(2)和出气装置(4)与汽轮机(3)相连;
其中：所述进水装置(1)包括污水箱(11)、进水管(12)、柱塞泵(13)、电磁阀(14)、非接触式温度传感器(15)和喷淋喷头(16)，所述污水箱(11)底部设有通孔，进水管(12)的左端安装在通孔中;所述进水管(12)按顺序依次连接柱塞泵(13)、电磁阀(14)和喷淋喷头(16)，柱塞泵(13)与电磁阀(14)安装在处理箱(5)外部，喷淋喷头(16)安装在处理箱(5)内部;污水经污水箱(11)分别流经柱塞泵(13)、电磁阀(14)，并经喷淋喷头(16)喷出;所述非接触式温度传感器(15)对固体收集装置(2)的温度进行检测并用于控制喷淋喷头(16)的开启与关闭;
所述固体收集装置(2)包括一号蒸发辊(211)、二号蒸发辊(212)、三号蒸发辊(213)、两个导轨支座(22)、三对轴承(23)、六个滑块(24)、两个导轨(26)、弹性约束环(27)、收集箱(28)和联轴器(29)，所述一号蒸发辊(211)两端伸出轴通过轴承(23)安装在滑块(24)上，滑块(24)安装在导轨(26)上，一号蒸发辊(211)通过联轴器(29)伸出处理箱(5)与汽轮机(3)相连;所述二号蒸发辊(212)和三号蒸发辊(213)两端伸出轴通过轴承(23)安装在滑块(24)上，一号蒸发辊(211)、二号蒸发辊(212)和三号蒸发辊(213)并排布置，滑块(24)安装在导轨(26)上;所述导轨支座(22)安装在处理箱(5)底部，导轨支座(22)用于安装导轨(26);所述弹性约束环位于导轨(26)外侧;所述一号蒸发辊(211)、二号蒸发辊(212)和三号蒸发辊(213)相邻之间通过弹性约束环(27)相连;所述收集箱(28)位于一号蒸发辊(211)下方。
2.根据权利要求1所述的一种医疗污水回收再利用系统，其特征在于：所述的出气装置(4)包括电热杀菌网(41)、出气管(42)、采暖系统(43)和冷却室(44)，所述的电热杀菌网(41)位于出气管(42)进气口处;所述的出气管(42)位于处理箱(5)顶部;水蒸气穿过电热杀菌网(41)进入出气管(42)，然后水蒸气由出气管(42)进入汽轮机(3),并驱动汽轮机(3)转动，水蒸气再由汽轮机(3)流出进入采暖系统(43)并用于冬季为医院供暖,最后水蒸气由采暖系统(43)进入冷却室(44)进行冷却，冷却室(44)内设有用于为冷却水杀菌的紫外线灯。
3.根据权利要求1所述的一种医疗污水回收再利用系统，其特征在于：所述的弹性约束环(27)包括约束环(271)和张紧弹簧(272)，约束环(271)通过轴承安装在一号蒸发辊(211)、二号蒸发辊(212)和三号蒸发辊(213)的转轴上，相邻约束环(271)间通过张紧弹簧(272)连接。
4.根据权利要求1所述的一种医疗污水回收再利用系统，其特征在于：所述的非接触式温度传感器(15)、电磁阀(14)和柱塞泵(13)均与控制器相连接;非接触式温度传感器(15)用于检测一号蒸发辊(211)的温度。
5.根据权利要求1所述的一种医疗污水回收再利用系统，其特征在于：所述一号蒸发辊(211)、二号蒸发辊(212)和三号蒸发辊(213)表面涂覆多层耐高温高压陶瓷材料。
说明书
一种医疗污水回收再利用系统
技术领域
本发明涉及医疗污水处理领域，具体的说是一种医疗污水回收再利用系统。
背景技术
医疗污水源于医院和其他医疗机构，其中可能含有大量的致病微生物，并含有各种药物、洗衣粉、纯碱、放射性同位素、棉签、纱布等，其COD接近生活污水的数值范围，但波动较大，污水的BOD/COD一般在0.5左右，可生化性较好，但生物安全性是一个重要的问题，不能象一般污水一样进行处理。
根据医疗污水水质特点和采用的排放标准，目前常用的处理技术是将污水经格栅、调节池后进入好氧生物处理单元，处理后再消毒排放。其中常采用的好氧生物处理单元为接触氧化法等传统工艺。目前常用的消毒方式有：液氯或二氧化氯、紫外线消毒和臭氧消毒等。目前普遍存在的缺陷主要表现在几个方面:(1)多采用开放式的池体，特别是对于好氧生化处理，由于其中需要进行曝气，会有大量的其他气体排出，这些气体的气溶胶会携带微生物扩散到大气中，污水处理装置本身就是污染源。(2)操作不规范，自动化检测和控制程度低。(3)部分处理场地的占用面积较大，运行费用较高。
鉴于此，本发明提出了一种医疗污水回收再利用系统，其具体有益效果如下：
1.本发明所述的一种医疗污水回收再利用系统，其能够将医疗污水用于医院冬季的供暖，可对蒸发的污水进行有效的利用，提高了能源利用率。
2.本发明所述的一种医疗污水回收再利用系统，其能够利用污水产生的蒸气驱动汽轮机转动从而带动一号蒸发辊转动，一号蒸发辊、二号蒸发辊和三号蒸发辊相对转动并相互挤压，使得无机盐从上述三个蒸发辊表面脱落并掉落到收集箱中，从而实现无机盐的自动回收;同时，对无机盐进行清理可避免无机盐对上述三个蒸发辊的发热进行干扰，从而提高污水蒸发的效率。
3.本发明所述的一种医疗污水回收再利用系统，一号蒸发辊、二号蒸发辊和三号蒸发辊表面涂覆有多层陶瓷材料，使得蒸发辊具有耐高温耐酸碱的性能，延长了蒸发辊的使用寿命;同时，陶瓷材料便于无机盐的脱落。
发明内容
为了弥补现有技术的不足，本发明提供了一种医疗污水回收再利用系统，本发明主要用于寒冷地区大型医疗机构的污水处理，本发明通过设置的一号蒸发辊、二号蒸发辊和三号蒸发辊对污水进行蒸发，实现了污水的高温杀菌与无机盐的分离目的;同时，本发明通过污水产生的水蒸气驱动汽轮机转动从而带动一号蒸发辊转动，从而实现了上述三个蒸发辊的转动，进而通过上述三个蒸发辊相互之间的挤压使得无机盐从上述三个蒸发辊上脱落，实现了无机盐的自动回收;进一步的本发明将从汽轮机出来的水蒸气通入采暖系统中对医疗机构进行供暖，实现了能源的充分利用;最后对采暖系统排出的水蒸气进行冷却形成冷却水，对冷却水可以进行再次利用，从而实现了医疗污水的回收再利用的目的。
本发明解决其技术问题所采用的技术方案是：一种医疗污水回收再利用系统，包括进水装置、固体收集装置、汽轮机、出气装置和处理箱，所述的进水装置连接至处理箱内部上方，进水装置用于将污水智能喷淋至处理箱内;所述的固体收集装置位于处理箱内部下方，固体收集装置用于加热处理箱内空气温度并使喷淋污水蒸发，同时也用于收集污水中所含的无机盐;所述的出气装置位于处理箱外部，出气装置用于水蒸气的再次利用;出气装置中水蒸气带动汽轮机工作，然后汽轮机带动固体收集装置工作，实现水蒸气的有效利用;
所述进水装置包括污水箱、进水管、柱塞泵、电磁阀、非接触式温度传感器和喷淋喷头，所述污水箱底部设有通孔，进水管的左端安装在通孔中;所述进水管按顺序分别连接柱塞泵、电磁阀和喷淋喷头，柱塞泵与电磁阀安装在处理箱外部，喷淋喷头安装在处理箱内部;污水经污水箱分别流经柱塞泵、电磁阀，并经喷淋喷头喷出;所述非接触式温度传感器用于对固体收集装置的温度进行检测并用于控制喷淋喷头的开启与关闭;所述喷淋喷头用于将水流细化，提高灭菌效果。
所述固体收集装置包括一号蒸发辊、二号蒸发辊、三号蒸发辊、两个导轨支座、三对轴承、六个滑块、两个导轨、两个弹性约束环、收集箱和联轴器，所述一号蒸发辊两端伸出轴通过轴承安装在滑块上，滑块安装在导轨上，一号蒸发辊通过联轴器伸出处理箱与汽轮机相连，汽轮机通过联轴器带动一号蒸发辊转动;所述二号蒸发辊和三号蒸发辊两端伸出轴通过轴承安装在滑块上，一号蒸发辊、二号蒸发辊和三号蒸发辊并排布置，滑块安装在导轨上，滑块可在导轨上滑动，用于一号蒸发辊、二号蒸发辊和三号蒸发辊之间的间隙调整;所述导轨支座安装在处理箱底部，导轨支座用于安装导轨;所述一号蒸发辊、二号蒸发辊和三号蒸发辊相邻之间通过弹性约束环相连;所述收集箱位于一号蒸发辊下方;一号蒸发辊通过摩擦带动二号蒸发辊转动，然后二号蒸发辊通过摩擦带动三号蒸发辊转动，一号蒸发辊、二号蒸发辊和三号蒸发辊的摩擦转动使得附着在一号蒸发辊、二号蒸发辊和三号蒸发辊表面的无机盐挤压成粉，掉落到收集箱中。
所述的出气装置包括电热杀菌网、出气管、采暖系统和冷却室，所述的电热杀菌网位于出气管进气口处，电热杀菌网用于对污水蒸气的杀菌过滤;所述的出气管位于处理箱顶部;水蒸气穿过电热杀菌网进入出气管，然后水蒸气通过管道流进汽轮机,水蒸气再由汽轮机流出进入采暖系统,最后水蒸气由采暖系统进入冷却室进行冷却，实现水蒸气的多次利用。
作为本发明的一种优选方案，所述弹性约束环包括约束环和张紧弹簧，约束环通过轴承安装在一号蒸发辊、二号蒸发辊和三号蒸发辊的转轴上，约束环用于约束一号蒸发辊、二号蒸发辊和三号蒸发辊之间的相对位置;相邻约束环间通过张紧弹簧连接，张紧弹簧用于相邻蒸发辊之间的张紧作用。
作为本发明的一种优选方案，所述非接触式温度传感器位于处理箱内部的进水管外壁上，非接触式温度传感器、电磁阀和柱塞泵均与控制器相连接，非接触式温度传感器用于检测一号蒸发辊的温度，并将检测结果反馈给控制器，然后控制器控制柱塞泵和电磁阀通断，使喷淋喷头智能喷水得以实现。
作为本发明的一种优选方案，所述一号蒸发辊、二号蒸发辊和三号蒸发辊表面涂覆多层陶瓷材料，涂覆多层陶瓷材料符合处理箱内高温高压环境对器件提出的要求，此种设计可延长一号蒸发辊、二号蒸发辊和三号蒸发辊的使用寿命。
本发明的有益效果是：
1.本发明所述的一种医疗污水回收再利用系统，其能够将医疗污水用于医院冬季的供暖，可对蒸发的污水进行有效的利用，提高了能源利用率。
2.本发明所述的一种医疗污水回收再利用系统，其能够利用污水产生的蒸气驱动汽轮机转动从而带动一号蒸发辊转动，一号蒸发辊、二号蒸发辊和三号蒸发辊相对转动并相互挤压，使得无机盐从上述三个蒸发辊表面脱落并掉落到收集箱中，从而实现无机盐的自动回收;同时，对无机盐进行清理可避免无机盐对上述三个蒸发辊的发热进行干扰，从而提高污水蒸发的效率。
3.本发明所述的一种医疗污水回收再利用系统，一号蒸发辊、二号蒸发辊和三号蒸发辊表面涂覆有多层陶瓷材料，使得蒸发辊具有耐高温耐酸碱的性能，延长了蒸发辊的使用寿命;同时，陶瓷材料便于无机盐的脱落。
