申请日2017.06.08
公开(公告)日2017.08.18
IPC分类号E02B15/04; E02B15/10
摘要
本发明涉及一种预防污水处理装置，尤其涉及一种市政景观池预防污水处理装置。本发明要解决的技术问题是提供一种打捞效率高、劳动强度小、能够对水体表面污染液体进行清理的市政景观池预防污水处理装置。为了解决上述技术问题，本发明提供了这样一种市政景观池预防污水处理装置，包括有圆形电动船、环形导轨、环形导环、齿圈、驱动电机、齿轮等;圆形电动船的外侧安装有环形导轨，环形导轨上滑动式地设有环形导环，环形导环的顶部连接有齿圈，圆形电动船的右侧上部安装有驱动电机，驱动电机的输出轴上连接以后齿轮。本发明在对收集景观池水面垃圾和油污时，达到了收集效率高、劳动强度小、一次性收集量大的效果。
权利要求书

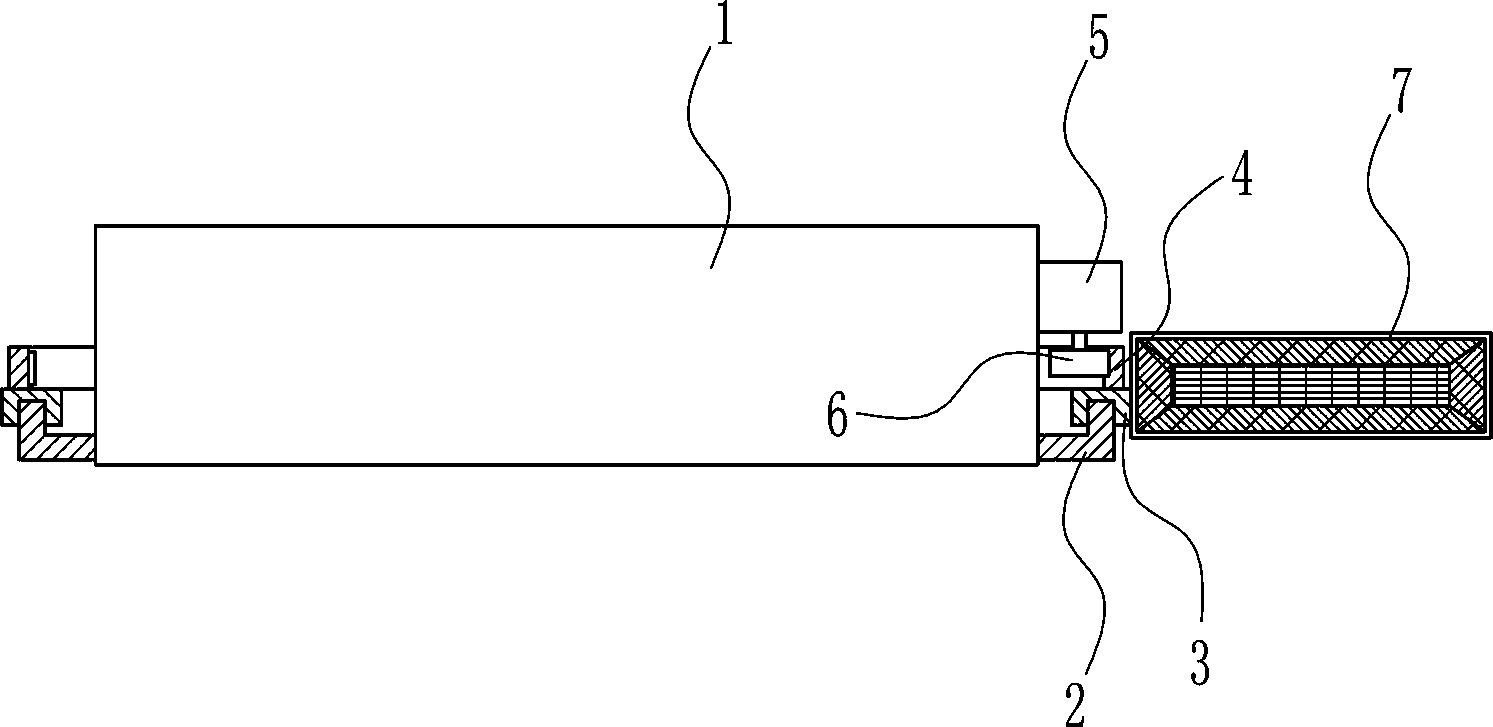

1.一种市政景观池预防污水处理装置，其特征在于，包括有圆形电动船(1)、环形导轨(2)、环形导环(3)、齿圈(4)、驱动电机(5)、齿轮(6)、收集网框(7)，圆形电动船(1)的外侧安装有环形导轨(2)，环形导轨(2)上滑动式地设有环形导环(3)，环形导环(3)的顶部连接有齿圈(4)，圆形电动船(1)的右侧上部安装有驱动电机(5)，驱动电机(5)的输出轴上连接以后齿轮(6)，齿轮(6)与齿圈(4)啮合，环形导环(3)的一侧连接有一个收集网框(7)。
2.根据权利要求1所述的一种市政景观池预防污水 处理装置，其特征在于，还包括有表面污水清理装置(8)，表面污水清理装置(8)包括有滑轨(81)、连接板(82)、滑块(83)、电动推杆(84)和液体收集框(85)，环形导环(3)的另一侧连接有滑轨(81)，滑轨(81)上滑动式地设有滑块(83)，滑轨(81)上顶部水平安装有电动推杆(84)，滑块(83)上连接有液体收集框(85)，电动推杆(84)的伸缩杆与液体收集框(85)顶部连接。
3.根据权利要求2所述的一种市政景观池预防污水处理装置，其特征在于，还包括有卸料装置(9)，卸料装置(9)包括有滑套(92)、挡板(93)、限位块(94)、转轴(95)和挡块(96)，收集网框(7)的底部开有卸料口(91)，卸料口(91)的两侧安装有滑套(92)，两滑套(92)之间设有挡板(93)，挡板(93)与滑套(92)滑动配合，挡板(93)的尾端连接有限位块(94)，收集网框(7)的后端连接有转轴(95)，转轴(95)上连接有挡块(96)。
4.根据权利要求3所述的一种市政景观池预防污水处理装置，其特征在于，还包括有污水收集装置(10)，污水收集装置(10)包括有水泵(101)、接头(102)、软管(103)、连接管(104)和污水箱(105)，圆形电动船(1)内设有污水箱(105)，污水箱(105)内安装有水泵(101)，水泵(101)的出水端与污水箱(105)之间连接有连接管(104)，液体收集框(85)上连接有接头(102)，接头(102)与液体收集框(85)内连通，水泵(101)的进水端连接有与接头(102)配合的软管(103)。
5.根据权利要求4所述的一种市政景观池预防污水处理装置，其特征在于，驱动电机(5)为伺服电机。
6.根据权利要求5所述的一种市政景观池预防污水处理装置，其特征在于，软管(103)与接头(102)的连接方式为丝扣连接。
说明书
一种市政景观池预防污水处理装置
技术领域
本发明涉及一种预防污水处理装置，尤其涉及一种市政景观池预防污水处理装置。
背景技术
水质相对稳定，但浑浊、深且具有恶臭，呈微碱性，氮磷含量高，一般不含有毒物质，同时生活污水很适合各种微生物的繁殖，因此常含有大量的细菌(包括病原菌)病毒和寄生虫卵，此类污水可生化性好，属于比较容易处理的污水。
市政污水处理中水是一种水质变化大，处理起来非常困难的水源，总溶解固体、COD、BOD、全硅、氨和一些其他的污染物浓度变化非常频繁，再加上处理前的污水中含有高浓度的有机物，微生物等，所以任何设计用来处理中水的产品都必须能容忍这种可变性和含有高浓度的有机物和活性生物。
游客在观赏景观池时经常会往景观丢入垃圾或食物，时间一长，垃圾和食物变质，影响景观池水质，容易导致景观池内的观赏鱼受病感染，所以需要对景观池内的垃圾进行打捞，目前通常使用人工打捞，人工打捞存在打捞效率低、劳动强度大、无法对水体表面污染液体进行清理的缺点，因此亟需研发一种打捞效率高、劳动强度小、能够对水体表面污染液体进行清理的市政景观池预防污水处理装置。
发明内容
(1)要解决的技术问题
本发明为了克服目前通常使用人工打捞，人工打捞存在打捞效率低、劳动强度大、无法对水体表面污染液体进行清理的缺点，本发明要解决的技术问题是提供一种打捞效率高、劳动强度小、能够对水体表面污染液体进行清理的市政景观池预防污水处理装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种市政景观池预防污水处理装置，包括有圆形电动船、环形导轨、环形导环、齿圈、驱动电机、齿轮、收集网框，圆形电动船的外侧安装有环形导轨，环形导轨上滑动式地设有环形导环，环形导环的顶部连接有齿圈，圆形电动船的右侧上部安装有驱动电机，驱动电机的输出轴上连接以后齿轮，齿轮与齿圈啮合，环形导环的一侧连接有一个收集网框。
优选地，还包括有表面污水清理装置，表面污水清理装置包括有滑轨、连接板、滑块、电动推杆和液体收集框，环形导环的另一侧连接有滑轨，滑轨上滑动式地设有滑块，滑轨上顶部水平安装有电动推杆，滑块上连接有液体收集框，电动推杆的伸缩杆与液体收集框顶部连接。
优选地，还包括有卸料装置，卸料装置包括有滑套、挡板、限位块、转轴和挡块，收集网框的底部开有卸料口，卸料口的两侧安装有滑套，两滑套之间设有挡板，挡板与滑套滑动配合，挡板的尾端连接有限位块，收集网框的后端连接有转轴，转轴上连接有挡块。
优选地，还包括有污水收集装置，污水收集装置包括有水泵、接头、软管、连接管和污水箱，圆形电动船内设有污水箱，污水箱内安装有水泵，水泵的出水端与污水箱之间连接有连接管，液体收集框上连接有接头，接头与液体收集框内连通，水泵的进水端连接有与接头配合的软管。
优选地，驱动电机为伺服电机。
优选地，软管与接头的连接方式为丝扣连接。
工作原理：对景观池的垃圾进行清理时，将圆形电动船放入景观池内，收集网框下部浸入水体，启动圆形电动船在景观池内移动，然后启动驱动电机，驱动电机带动齿轮转动，齿轮转动带动环形导环绕环形导轨转动，收集网框顺时针绕圆形电动船周向运动，收集网框在移动时能够将圆形电动船周围水面上的垃圾进行收集，配合圆形电动船移动，使垃圾收集更加方便。收集完毕后将收集网框内的垃圾清除。
因为还包括有表面污水清理装置，表面污水清理装置包括有滑轨、连接板、滑块、电动推杆和液体收集框，环形导环的另一侧连接有滑轨，滑轨上滑动式地设有滑块，滑轨上顶部水平安装有电动推杆，滑块上连接有液体收集框，电动推杆的伸缩杆与液体收集框顶部连接。当湖面上有油污时，启动电动推杆伸长，液体收集框向下移动，待液体收集框下部深入水体后，关闭电动推杆，驱动电机带动环形导环转动时，液体收集框随之转动将水体表面上的油污进行收集，收集完毕后，启动电动推杆缩短。
因为还包括有卸料装置，卸料装置包括有滑套、挡板、限位块、转轴和挡块，收集网框的底部开有卸料口，卸料口的两侧安装有滑套，两滑套之间设有挡板，挡板与滑套滑动配合，挡板的尾端连接有限位块，收集网框的后端连接有转轴，转轴上连接有挡块。需要清理收集网框内的垃圾时，向上转动限位块，将挡板从滑套内抽出，收集网框内的垃圾通过卸料口漏出，当垃圾全部清理完毕后，将挡板重新插入滑套内，限位块能够避免挡板从滑套内滑出，然后转动挡块向下移动，挡块挡住挡板。
因为还包括有污水收集装置，污水收集装置包括有水泵、接头、软管、连接管和污水箱，圆形电动船内设有污水箱，污水箱内安装有水泵，水泵的出水端与污水箱之间连接有连接管，液体收集框上连接有接头，接头与液体收集框内连通，水泵的进水端连接有与接头配合的软管。当液体收集框内收集较多油污时，将软管与接头连接，启动水泵，水泵将液体收集框内的油污通过软管和连接管抽入污水箱内进行收集。
(3)有益效果
本发明在对收集景观池水面垃圾和油污时，达到了收集效率高、劳动强度小、一次性收集量大的效果。
