申请日2017.07.05
公开(公告)日2017.09.12
IPC分类号F26B15/18; F26B23/10; F26B25/00; F25B30/02
摘要
一种蒸发器预冷的热泵污泥干燥机，它涉及一种污泥干燥设备，以解决现有的热泵污泥干燥技术无法利用室外空气对系统内循环空气进行预冷降温，以降低热泵的运行能耗，提高除湿率的问题。它包括干燥室、热泵系统、回热器、冷却设备、送风机以及冷凝水收集排出装置，所述热泵系统中的蒸发器和冷凝器均位于干燥机封闭的空气循环管路中;所述回热器热端进风由干燥室内的过滤器送来，回热器热端出风送至冷却设备，回热器冷端进风由蒸发器送来，回热器冷端出风送至冷凝器;冷却设备位于所述热泵蒸发器的前端;所述送风机位于冷凝器后并将循环空气加压后送至干燥室内;所述冷凝水收集排出装置位于回热器、冷却设备及蒸发器下方。本发明用于污泥干燥。
权利要求书

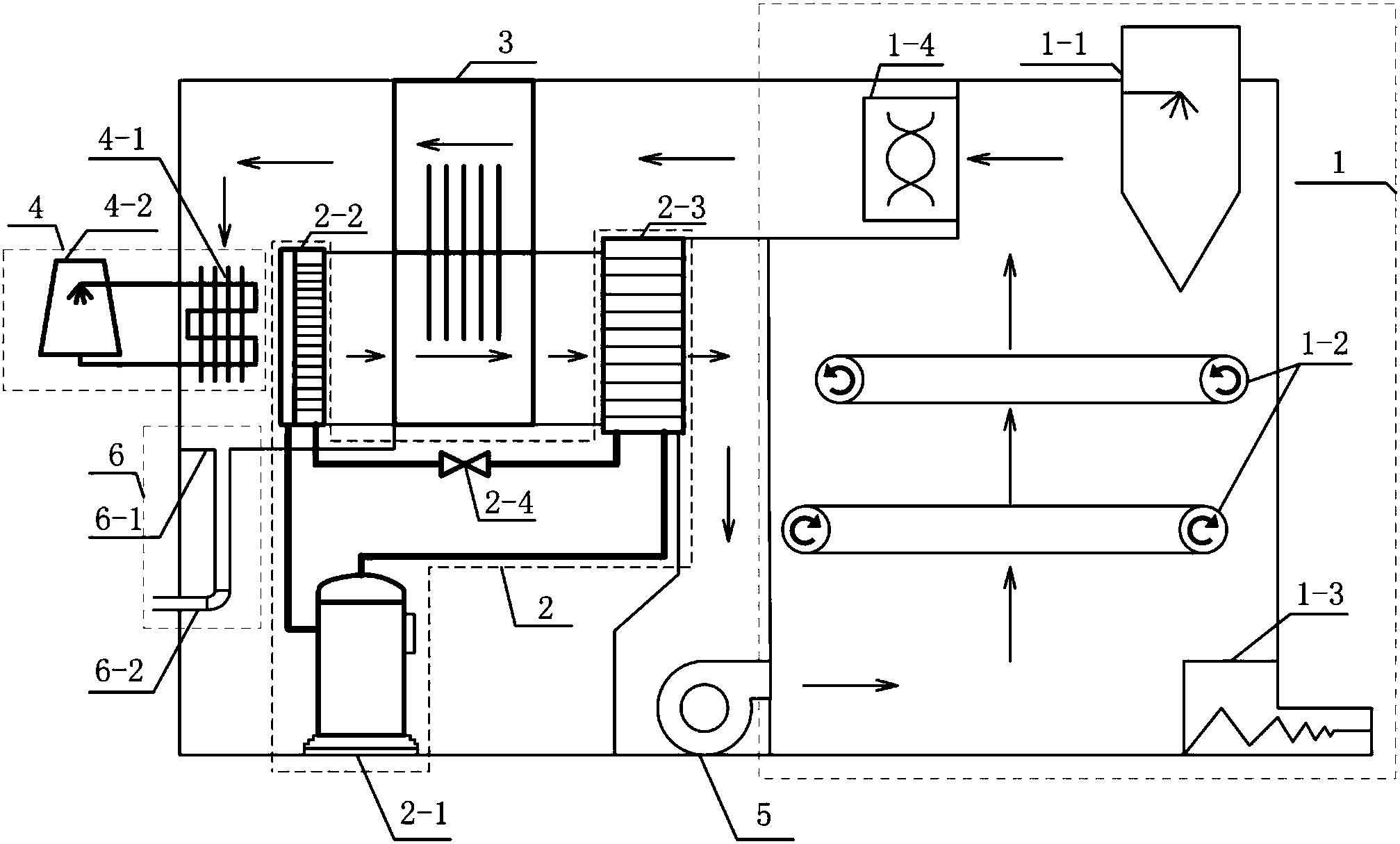

1.一种蒸发器预冷的热泵污泥干燥机，它包括干燥室、热泵系统、回热器、冷却设备、送风机以及冷凝水收集排出装置，其特征在于，所述热泵系统中的蒸发器和冷凝器均位于干燥机封闭的空气循环管路中;所述回热器热端进风由干燥室内的过滤器送来，回热器热端出风送至冷却设备，回热器冷端进风由蒸发器送来，回热器冷端出风送至冷凝器;冷却设备位于所述热泵蒸发器的前端;所述送风机位于冷凝器后并将循环空气加压后送至干燥室内;所述冷凝水收集排出装置位于回热器、冷却设备及蒸发器下方。
2.根据权利要求1所述的一种蒸发器预冷的热泵污泥干燥机，其特征在于：所述干燥室内的进料装置为污泥成型机，传送装置为具有上下排列的多条传送带，且相邻传送带之间运动方向相反，干燥室外侧下部设置有出料装置用于出料，过滤器设置在干燥室内侧上部。
3.根据权利要求1所述的一种蒸发器预冷的热泵污泥干燥机，其特征在于：所述热泵系统为高温空气源热泵系统，其冷凝温度高于85℃。
4.根据权利要求2所述的一种蒸发器预冷的热泵污泥干燥机，其特征在于：所述回热器为空气-空气换热器。
5.根据权利要求1所述的一种蒸发器预冷的热泵污泥干燥机，其特征在于：所述冷却设备主要由空气-水换热器和开式或闭式冷却塔组成，空气-水换热器与冷却塔连接。
6.根据权利要求1所述的一种蒸发器预冷的热泵污泥干燥机，其特征在于：所述冷凝水收集排出装置包括集水盘和凝水管，集水盘安装在回热器、冷却设备及蒸发器的下方，凝水管安装在集水盘底部。
说明书
一种蒸发器预冷的热泵污泥干燥机
技术领域
本发明涉及一种污泥干燥设备。属于干燥机械设备技术领域。
背景技术
将水处理过程中的污泥资源化的过程中，去除污泥中的水分一直是业界困扰的问题，以热泵污泥干燥技术为代表的低温热干燥技术是一种较好的污泥处理手段，能使污泥显著减容，产品性质稳定，无恶臭且无病原生物;干化处理后的污泥产品用途多，可以使污泥特性适应于更广泛的处理与处置工艺的需要，是一种值得推广的污泥处理方法。
目前热泵污泥干燥技术受热泵工作温度的限制，其单机除湿率仍有待提高。常规的热泵污泥干燥装置无法利用室外空气对系统内循环空气进行预冷降温，以降低热泵的运行能耗，提高其除湿率。
发明内容
本发明提供一种蒸发器预冷的热泵污泥干燥机，为解决现有的热泵污泥干燥技术无法利用室外空气对系统内循环空气进行预冷降温，以降低热泵的运行能耗，提高除湿率的问题。
一种蒸发器预冷的热泵污泥干燥机，它包括干燥室、热泵系统、回热器、冷却设备、送风机以及冷凝水收集排出装置，所述热泵系统中的蒸发器和冷凝器均位于干燥机封闭的空气循环管路中;所述回热器热端进风由干燥室内的过滤器送来，回热器热端出风送至冷却设备，回热器冷端进风由蒸发器送来，回热器冷端出风送至冷凝器;冷却设备位于所述热泵蒸发器的前端;所述送风机位于冷凝器后并将循环空气加压后送至干燥室内;所述冷凝水收集排出装置位于回热器、冷却设备及蒸发器下方。
进一步地，所述干燥室内的进料装置为污泥成型机，传送装置为具有上下排列的多条传送带，且相邻传送带之间运动方向相反，干燥室外侧下部设置有出料装置用于出料，过滤器设置在干燥室内侧上部。
进一步地，所述热泵系统为高温空气源热泵系统，其冷凝温度高于85℃。
进一步地，所述回热器为空气-空气换热器。
进一步地，所述冷却设备主要由空气-水换热器和开式或闭式冷却塔组成，空气-水换热器与冷却塔连接。
进一步地，所述冷凝水收集排出装置包括集水盘和凝水管，集水盘安装在回热器、冷却设备及一级蒸发器的下方，凝水管安装在集水盘底部。
本发明同现有技术相比的有益效果是：
本发明设计的一种蒸发器预冷的热泵污泥干燥机为一种利用冷却设备对进入蒸发器的空气进行预冷的热泵污泥干燥机，能够利用室外空气中的冷量对循环空气进行预冷，提高系统的除湿能力，以提高系统的能源利用效率，降低运行能耗，能耗降低了55%以上。本发明同现有的热泵干燥技术相比，如采用空气换热器对系统内循环空气进行预冷的热泵干燥装置，具有冷却设备预冷能力强、占地面积小、循环阻力低等特点，同时利用回热器可充分回收循环空气中的热量，从而全面地提升了热泵干燥的性能，大大提高了其整体的效率。
