申请日2017.05.27
公开(公告)日2017.09.15
IPC分类号C02F9/06; C02F101/20
摘要
本发明提供的是设有前置过滤器的水素水反渗透无废水净水机。在净水机上分别设有前置过滤器、电解器、净化过滤器和电控板。净水机装在箱体内。由于本发明采用六级过滤净化，并且能够废水再用，因此不但节省水源，减少浪费，而且净水效果好，纯度高，并且能够防止矿物质流失，提高水的质量，还能够产生氢离子。适宜作为水素水净水机使用。
权利要求书
1.设有前置过滤器的水素水反渗透无废水净水机，在净水机上分别设有前置过滤器、电解器、净化过滤器和电控板;其特征是：
前置过滤器的设置：

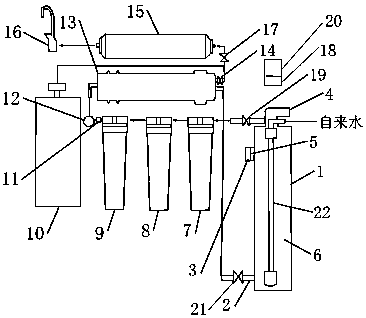

在净水机一侧装有前置过滤器(1)，在前置过滤器上部装有反冲洗阀(4)，在反冲洗阀一侧设有进水口，进水口与自来水连接，在反冲洗阀的另一侧装有出水管，在出水管上装有低压开关(19)，在前置过滤器的下部连接有废水进口管(2)，在废水进口管上装有废水电磁阀(21)，在前置过滤器内装有中心管(22)，前置过滤器的一侧设有进料口(3)，在进料口内装有电解器(5)，在前置过滤器内装有由活性沸石和活性炭混合物构成的过滤芯(6);
电解器的设置：
电解器为绝缘圆环板(5.1)，在绝缘圆环板对称两端边缘部装有阴极(5.2)和阳极(5.3)，阳极和阴极分别通过电解器控制模块输入电流，构成回路，阳极采用金属镁棒，阴极采用陶瓷包膜玻璃电极;
净化过滤器部分设置：
前置过滤器的出水管与第一级过滤器(7)、第二级过滤器(8)和第三级过滤器(9)依次连接，在第三级过滤器上通过进水电磁阀(11)，在进水电磁阀一侧装有增压泵(12)，增压泵的出口与第四级过滤器(13)的进水口连通，在第四级过滤器的一端设有废水回流口和逆水阀(14)，废水回流口与废水进口管连接，通过逆水阀的水通过管路与压力筒(10)连接，压力筒的水经过管路通过高压开关(17)与第五级过滤器(15)的进水端口连接，第五级过滤器经过管路与出水水龙头(16)连接;
电控板设置：
在所构成的净水机上装有电控板(20)，设置在机壳内的变压器(18)输出直流电源输入电控板，作为工作电源，在电控板上分别装有高压开关控制模块(20.1)，低压开关控制模块(20.2)，电解器控制模块(20.3)，进水电磁阀控制模块(20.4)，增压泵控制模块(20.5)和废水电磁阀控制模块(20.6)，以及电源开关。
2.根据权利要求1所述的设有前置过滤器的水素水反渗透无废水净水机，其特征是：所述第四级过滤器内装有RO膜。
说明书
设有前置过滤器的水素水反渗透无废水净水机
技术领域
本发明提供的是水处理领域的净水机，具体地说是设有前置过滤器的水素水反渗透无废水净水机。
背景技术
目前用于水处理净化的装置有很多种，由于结构的差异，都存在净水效果不佳的技术问题。而且在净水处理的同时，还有大量的废水被白白放掉，水的利用率低，造成水的浪费。
发明内容
为了提高净水效果，本发明提供了设有前置过滤器的水素水反渗透无废水净水机。该机通过初级过滤器和六级过滤器联动，解决水净化过滤的技术问题。
本发明解决技术问题所采用的方案是：
在净水机上分别设有前置过滤器、电解器、净化过滤器和电控板。
前置过滤器的设置：
在净水机一侧装有前置过滤器，在前置过滤器上部装有反冲洗阀，在反冲洗阀一侧设有进水口，进水口与自来水连接，在反冲洗阀的另一侧装有出水管，在出水管上装有低压开关，在前置过滤器的下部连接有废水进口管，在废水进口管上装有废水电磁阀，在前置过滤器内装有中心管，前置过滤器的一侧设有进料口，在进料口内装有电解器，在前置过滤器内装有过滤芯。
所述滤芯采用活性沸石和活性炭混合物。
所述第四级过滤器内装有RO膜。
电解器的设置：电解器为绝缘圆环板，在绝缘圆环板对称两端边缘部装有阴极和阳极，阳极和阴极分别通过电解器控制模块输入电流，构成回路，阳极采用金属镁棒，阴极采用陶瓷包膜玻璃电极。
净化过滤器部分设置：
前置过滤器的出水管与第一级过滤器、第二级过滤器和第三级过滤器依次连接，在第三级过滤器上通过进水电磁阀，在进水电磁阀一侧装有增压泵，增压泵的出口与第四级过滤器的进水口连通，在第四级过滤器的一端设有废水回流口和逆水阀，废水回流口与废水进口管连接，通过逆水阀的水通过管路与压力筒连接，压力筒的水经过管路通过高压开关与第五级过滤器15的进水端口连接，第五级过滤器经过管路与出水水龙头连接。
电控板设置：
在所构成的净水机上装有电控板，设置在机壳内的变压器输出直流电源输入电控板，作为工作电源，在电控板上分别装有高压开关控制模块，低压开关控制模块，电解器控制模块，进水电磁阀控制模块，增压泵控制模块和废水电磁阀控制模块，以及电源开关。
净水机装在箱体内。
积极效果，由于本发明采用六级过滤净化，并且能够废水再用，因此不但节省水源，减少浪费，而且净水效果好，纯度高，并且能够防止矿物质流失，提高水的质量，还能够产生氢离子。适宜作为水素水净水机使用。
