申请日2017.06.08
公开(公告)日2017.09.29
IPC分类号B01D29/64; B01D29/11
摘要
本发明公开了一种污水过滤管道壁自清洁装置，包括主过滤管道，所述主过滤管道底部右侧固定连接有第一电机支架，第一电机支架下方固定连接有第一电机，所述第一电机输出端固定连接有一号主动锥齿轮，所述主过滤管道底部中央通过轴承连接有纵向转轴，纵向转轴底部固定连接有一号从动锥齿轮，一号主动锥齿轮与一号从动锥齿轮相互啮合，所述纵向转轴上方固定连接有有转动架，转动架与纵向转轴之间采用焊接方式连接。与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，可以对过滤管管道壁进行自动清洁，避免管道内部积聚较多的附着物，降低过滤管道的过滤效率同时采用公转与自转方式进行管道壁清洁使得管道壁更加洁净。
权利要求书

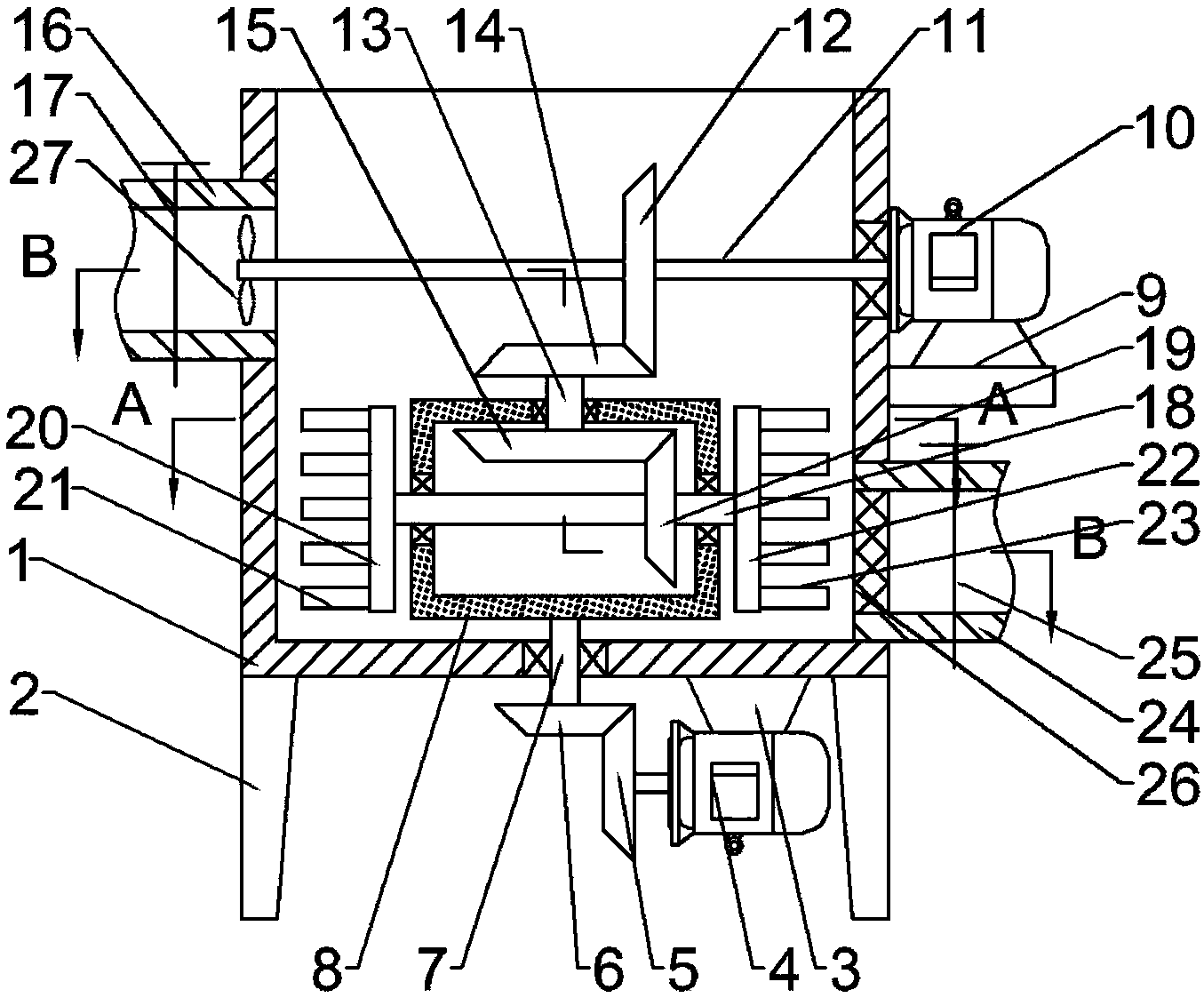

1.一种污水过滤管道壁自清洁装置，包括主过滤管道(1)，其特征在于，所述主过滤管道(1)底部右侧固定连接有第一电机支架(3)，第一电机支架(3)下方固定连接有第一电机(4)，所述第一电机(4)输出端固定连接有一号主动锥齿轮(5)，所述主过滤管道(1)底部中央通过轴承连接有纵向转轴(7)，纵向转轴(7)底部固定连接有一号从动锥齿轮(6)，一号主动锥齿轮(5)与一号从动锥齿轮(6)相互啮合，所述纵向转轴(7)上方固定连接有有转动架(8)，转动架(8)与纵向转轴(7)之间采用焊接方式连接;所述主过滤板管道(1)右上方固定连接有第二电机支架(9)，第二电机支架(9)上方通过螺栓固定连接有第二电机(10)，所述第二电机(10)输出端固定连接有上转轴(11)，上转轴(11)穿过主过滤管道(1)连接有二号主动锥齿轮(12)，二号主动锥齿轮(12)位于上转轴(11)中部，所述转动架(8)顶部中央通过轴承转动连接有转动连杆(13)，转动连杆(13)顶部固定年纪有二号从动锥齿轮(14)，所述二号从动锥齿轮(14)与二号主动锥齿轮(12)之间相互啮合，所述转动连杆(14)下方固定连接有三号主动锥齿轮(15)，三号主动锥齿轮(15)位于转动架(8)内部，所述转动架(8)中部通过轴承转动连接有水平转轴(18)，水平转轴(18)中部固定连接有三号从动锥齿轮(19)，三号从动锥齿轮(19)位于转动架(8)内部，所述三号从动锥齿轮(19)与三号主动锥齿轮(15)相互啮合;所述水平转轴左侧固定连接有顺转板(20)，顺转板(20)左侧固定连接有左刷毛(21)，所述水平转轴右侧固定连接有逆转板(22)，逆转板(22)右侧固定连接有右刷毛(23)，所述左刷毛(21)与右刷毛(23)与主过滤管道(1)内壁相配合;所述主过滤管道(1)右侧下方固定连接有右出水管(24)，右出水管(24)与主过滤管道(1)相连通，右出水管(24)中部固定连接有右蝶阀(24)，所述有出水管(24)左端固定连接有过滤网(26);所述主过滤管道(1)左上方固定连接有左出水管(16)，左出水管(16)与主过滤管道相连通，所述上转轴(11)左端位于左出水管(16)内部，上转轴(11)左端固定连接有螺旋叶片(27)，所述上出水管(16)中部固定连接有左蝶阀(17)，所述主过滤管道(1)下方左右两侧对称固定连接有支撑架(2)，支撑架(2)与主过滤管道(1)之间采用焊接方式连接，所述第一电机支架(3)与第二电机支架(9)与主过滤管道(1)之间采用焊接或螺纹连接方式连接。
2.根据权利要求1所述的一种污水过滤管道壁自清洁装置，其特征在于，所述左刷毛(21)与右刷毛(23)均为弹性刷毛。
3.根据权利要求1所述的一种污水过滤管道壁自清洁装置，其特征在于，所述顺转板(20)与逆转板(22)与水平转轴(18)均采用螺纹连接方式连接。
4.根据权利要求1所述的一种污水过滤管道壁自清洁装置，其特征在于，所述第一电机(4)与第二电机(10)均为调速电机。
5.根据权利要求1所述的一种污水过滤管道壁自清洁装置，其特征在于，所述左出水管(16)与右出水管(24)管径一致。
6.根据权利要求1所述的一种污水过滤管道壁自清洁装置，其特征在于，所述一号主动锥齿轮(5)直径小于一号从动锥齿轮(6)直径。
7.根据权利要求1所述的一种污水过滤管道壁自清洁装置，其特征在于，所述二号主动锥齿轮(12)直径大于二号从动锥齿轮(14)直径。
8.根据权利要求1所述的一种污水过滤管道壁自清洁装置，其特征在于，所述三号主动锥齿轮(15)直径大于三号从动锥齿轮(19)直径。
说明书
一种污水过滤管道壁自清洁装置
技术领域
本发明涉及一种污水处理装置，具体是一种污水过滤管道壁自清洁装置。
背景技术
环境是人类生存和发展的基本前提。环境为我们生存和发展提供了必需的资源和条件。随着社会经济的发展，环境问题已经作为一个不可回避的重要问题提上了各国政府的议事日程。保护环境，减轻环境污染，遏制生态恶化趋势，成为政府社会管理的重要任务。对于我们国家，保护环境是我国的一项基本国策，解决全国突出的环境问题，促进经济、社会与环境协调发展和实施可持续发展战略，是政府面临的重要而又艰巨的任务。
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水。污水中的酸、碱、氧化剂，以及铜、镉、汞、砷等化合物，苯、二氯乙烷、乙二醇等有机毒物，会毒死水生生物，影响饮用水源、风景区景观。污水中的有机物被微生物分解时消耗水中的氧，影响水生生物的生命，水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、硫醇等难闻气体，使水质进一步恶化。
在进行污水治理时首先需要将污水中的杂质进行滤出，但是在过滤杂质时容易在过滤管道上附着较多的污物，长时间过滤之后管道的内壁污物附着过多就会导致污物的过滤效果大大降低。现有的设备也有对过滤管道管道壁污物进行清除的但是往往只是单向进行刮除，这样的刮除方式对污物的清除效果有限，清除效果不佳。为此本领域技术人员提出了一种污水过滤管道壁自清洁装置，以解决上述背景中提出的问题。
发明内容
本发明的目的在于提供一种污水过滤管道壁自清洁装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水过滤管道壁自清洁装置，包括主过滤管道，所述主过滤管道底部右侧固定连接有第一电机支架，第一电机支架下方固定连接有第一电机，所述第一电机输出端固定连接有一号主动锥齿轮，所述主过滤管道底部中央通过轴承连接有纵向转轴，纵向转轴底部固定连接有一号从动锥齿轮，一号主动锥齿轮与一号从动锥齿轮相互啮合，所述纵向转轴上方固定连接有有转动架，转动架与纵向转轴之间采用焊接方式连接;所述主过滤板管道右上方固定连接有第二电机支架，第二电机支架上方通过螺栓固定连接有第二电机，所述第二电机输出端固定连接有上转轴，上转轴穿过主过滤管道连接有二号主动锥齿轮，二号主动锥齿轮位于上转轴中部，所述转动架顶部中央通过轴承转动连接有转动连杆，转动连杆顶部固定年纪有二号从动锥齿轮，所述二号从动锥齿轮与二号主动锥齿轮之间相互啮合，所述转动连杆下方固定连接有三号主动锥齿轮，三号主动锥齿轮位于转动架内部，所述转动架中部通过轴承转动连接有水平转轴，水平转轴中部固定连接有三号从动锥齿轮，三号从动锥齿轮位于转动架内部，所述三号从动锥齿轮与三号主动锥齿轮相互啮合;所述水平转轴左侧固定连接有顺转板，顺转板左侧固定连接有左刷毛，所述水平转轴右侧固定连接有逆转板，逆转板右侧固定连接有右刷毛，所述左刷毛与右刷毛与主过滤管道内壁相配合;所述主过滤管道右侧下方固定连接有右出水管，右出水管与主过滤管道相连通，右出水管中部固定连接有右蝶阀，所述有出水管左端固定连接有过滤网;所述主过滤管道左上方固定连接有左出水管，左出水管与主过滤管道相连通，所述上转轴左端位于左出水管内部，上转轴左端固定连接有螺旋叶片，所述上出水管中部固定连接有左蝶阀，所述主过滤管道下方左右两侧对称固定连接有支撑架，支撑架与主过滤管道之间采用焊接方式连接，所述第一电机支架与第二电机支架与主过滤管道之间采用焊接或螺纹连接方式连接。
作为本发明进一步的方案：所述左刷毛与右刷毛均为弹性刷毛。
作为本发明再进一步的方案：所述顺转板与逆转板与水平转轴均采用螺纹连接方式连接。
作为本发明再进一步的方案：所述第一电机与第二电机均为调速电机。
作为本发明再进一步的方案：所述左出水管与右出水管管径一致。
作为本发明再进一步的方案：所述一号主动锥齿轮直径小于一号从动锥齿轮直径。
作为本发明再进一步的方案：所述二号主动锥齿轮直径大于二号从动锥齿轮直径。
作为本发明再进一步的方案：所述三号主动锥齿轮直径大于三号从动锥齿轮直径。
与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，可以对过滤管管道壁进行自动清洁，避免管道内部积聚较多的附着物，降低过滤管道的过滤效率同时采用公转与自转方式进行管道壁清洁使得管道壁更加洁净。
