申请日2017.06.16
公开(公告)日2017.08.11
IPC分类号C02F9/04
摘要
本发明公开了一种医院污水处理系统，包括污水进料管、沉淀池、絮凝池、处理池和废物储存仓，所述污水进料管的内部中间位置处设置有固定杆，且固定杆上焊接有螺旋叶片，所述污水进料管的底部通过螺栓固定有过滤凹槽，所述污水进料管的出口端连通有处理池，所述处理池的一侧通过管道连通有絮凝池，所述絮凝池的一侧通过管道连通有沉淀池，所述沉淀池的一侧通过管道连通有消毒池。本发明中，在污水进料管的内部固定有螺旋叶片，可以使得污水进入时，更加均匀，并且在污水进料管中，位于螺旋叶片的底部设置有过滤凹槽，在螺旋叶片对于污水进行输送时，可以及时的去除污水中的杂质，使得污水在后期的处理效果更好。

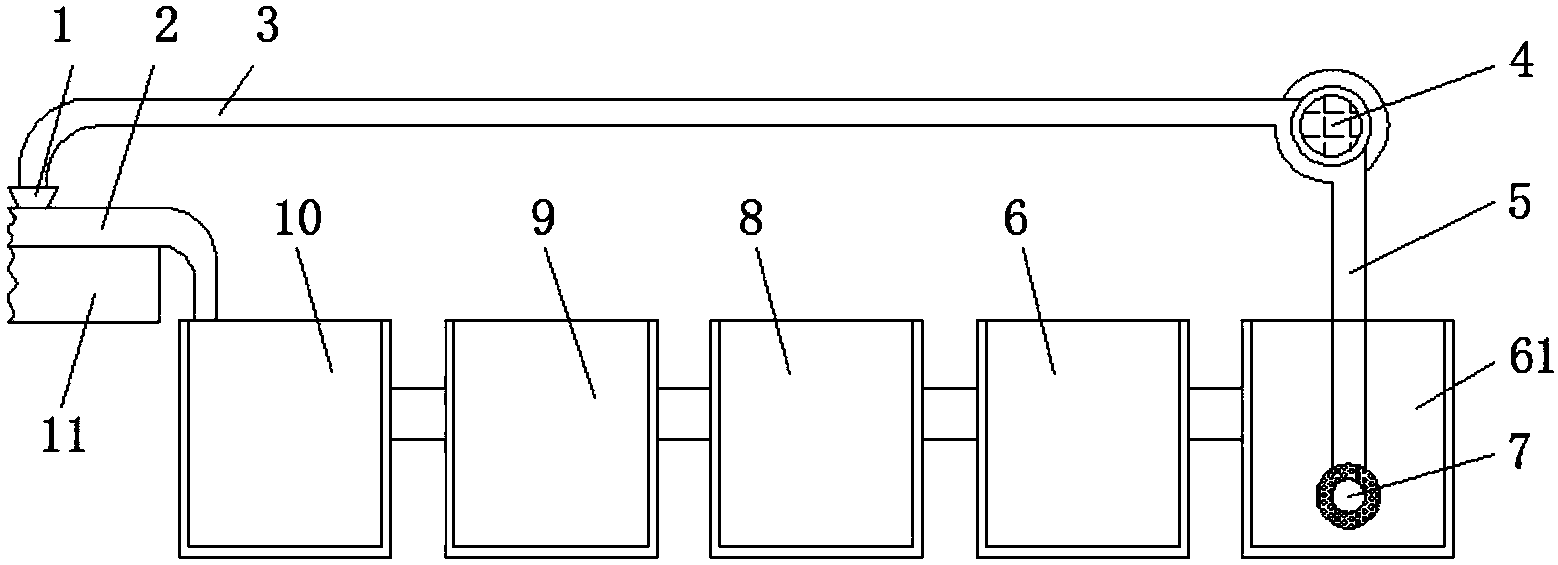

摘要附图
权利要求书
1.一种医院污水处理系统，包括污水进料管(2)、沉淀池(8)、絮凝池(9)、处理池(10)和废物储存仓(11)，其特征在于，所述污水进料管(2)的内部中间位置处设置有固定杆(13)，且固定杆(13)上焊接有螺旋叶片(12)，所述污水进料管(2)的底部通过螺栓固定有过滤凹槽(14)，所述污水进料管(2)的底部位于过滤凹槽(14)的下方连接有废物储存仓(11)，所述污水进料管(2)的出口端连通有处理池(10)，所述处理池(10)的一侧通过管道连通有絮凝池(9)，所述絮凝池(9)的一侧通过管道连通有沉淀池(8)，所述沉淀池(8)的一侧通过管道连通有消毒池(6)，所述沉淀池(8)的一侧通过管道连通有存放检测池(61)，所述存放检测池(61)的内部设置有圆球进水头(7)，且圆球进水头(7)上通过输送管(5)与循环泵(4)连通，所述循环泵(4)的一侧通过连接弯管(3)与污水进料管(2)连通。
2.根据权利要求1所述的一种医院污水处理系统，其特征在于，所述过滤凹槽(14)与废物储存仓(11)之间设置有单向控制阀(15)。
3.根据权利要求1所述的一种医院污水处理系统，其特征在于，所述连接弯管(3)与污水进料管(2)交汇处设置有喷水头(1)。
4.根据权利要求1所述的一种医院污水处理系统，其特征在于，所述过滤凹槽(14)与污水进料管(2)之间为可拆卸结构。
5.根据权利要求1所述的一种医院污水处理系统，其特征在于，所述消毒池(6)、沉淀池(8)、絮凝池(9)和处理池(10)的体积相同。
说明书
一种医院污水处理系统
技术领域
本发明涉及污水处理技术领域，尤其涉及一种医院污水处理系统。
背景技术
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理，生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物。污水现在直接利用情况：随着人类社会的进步，科技的发展，污水的直接利用已成为可能，使用污水源热泵系统对城市原生污水进行利用。
然而现有的医院污水处理系统在使用过程中存在着一些不足之处，处理之间的过滤效果不好，是的一些杂物难以及时的去除，从而影响到后期的处理，还有一次处理后的污水，难以进行重复利用。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种医院污水处理系统。
为了实现上述目的，本发明采用了如下技术方案：一种医院污水处理系统，包括污水进料管、沉淀池、絮凝池、处理池和废物储存仓，所述污水进料管的内部中间位置处设置有固定杆，且固定杆上焊接有螺旋叶片，所述污水进料管的底部通过螺栓固定有过滤凹槽，所述污水进料管的底部位于过滤凹槽的下方连接有废物储存仓，所述污水进料管的出口端连通有处理池，所述处理池的一侧通过管道连通有絮凝池，所述絮凝池的一侧通过管道连通有沉淀池，所述沉淀池的一侧通过管道连通有消毒池，所述沉淀池的一侧通过管道连通有存放检测池，所述存放检测池的内部设置有圆球进水头，且圆球进水头上通过输送管与循环泵连通，所述循环泵的一侧通过连接弯管与污水进料管连通。
作为上述技术方案的进一步描述：
所述过滤凹槽与废物储存仓之间设置有单向控制阀。
作为上述技术方案的进一步描述：
所述连接弯管与污水进料管交汇处设置有喷水头。
作为上述技术方案的进一步描述：
所述过滤凹槽与污水进料管之间为可拆卸结构。
作为上述技术方案的进一步描述：
所述消毒池、沉淀池、絮凝池和处理池的体积相同。
本发明中，首先在污水进料管的内部固定有螺旋叶片，可以使得污水进入时，更加均匀，并且在污水进料管中，位于螺旋叶片的底部设置有过滤凹槽，在螺旋叶片对于污水进行输送时，可以及时的去除污水中的杂质，使得污水在后期的处理效果更好，其次该系统将一次处理后存放检测池中的水通过循环泵输送到污水进料管中，一方面可以对于污水进行二次处理，使得污水的处理效果更好，另一方面，可对拆卸过滤凹槽后的污水进料管进行清洗，防止杂质堵塞污水进料管，使用效果更好。
