申请日2017.06.08
公开(公告)日2017.10.03
IPC分类号C02F3/30; C02F101/10; C02F101/16; C02F101/30
摘要
本发明公开了一种高效生物一体化污水处理设备，包括箱体，所述箱体内部分割成依次连接的厌氧池、缺氧池、生物接触氧化池、沉淀池、清水池，所述生物接触氧化池内设有曝气装置和位于曝气装置上方的组合填料层，所述箱体是通过304不锈钢拼接成的一体式结构，所述沉淀池内设有与生物接触氧化池连接的进流系统，所述沉淀池内还设有斜管填料。本发明的高效生物一体化污水处理设备造价低廉、维护简单、能节省工程占地。
权利要求书
1.一种高效生物一体化污水处理设备，包括箱体，所述箱体内部分割成依次连接的厌氧池、缺氧池、生物接触氧化池、沉淀池、清水池，所述生物接触氧化池内设有曝气装置和位于曝气装置上方的组合填料层，其特征在于：所述箱体是通过304不锈钢拼接成的一体式结构，所述沉淀池内设有与生物接触氧化池连接的进流系统，所述沉淀池内还设有斜管填料。
2.如权利要求1所述的高效生物一体化污水处理设备，其特征在于：所述生物接触氧化池在接近沉淀池的位置设有第一集水堰，进流系统与第一集水堰连通。
3.如权利要求2所述的高效生物一体化污水处理设备，其特征在于：所述进流系统包括由上而下依次连接的竖直的中心管、喇叭口、支架和底部反射板，底部反射板朝上突起，中心管的侧面连接有过水管，过水管连接至第一集水堰。
4.如权利要求3所述的高效生物一体化污水处理设备，其特征在于：所述沉淀池在中心管的上部周围设有第二集水堰，第二集水堰与清水池连通。
5.如权利要求1至4任一项所述的高效生物一体化污水处理设备，其特征在于：所述生物接触氧化池的中部设有倒流墙，导流墙的一侧与生物接触氧化池相接，导流墙的另一对侧与生物接触氧化池之间形成通道。
6.如权利要求5所述的高效生物一体化污水处理设备，其特征在于：所述箱体的外形尺寸为7.5m×2m，高度为2.5m。
7.如权利要求5所述的高效生物一体化污水处理设备，其特征在于：所述组合填料层的高度为1.3m，所述斜管填料的高度为0.6m。
8.如权利要求5所述的高效生物一体化污水处理设备，其特征在于：所述厌氧池、缺氧池、生物接触氧化池、沉淀池、清水池的顶部均设有检修口。
9.如权利要求5所述的高效生物一体化污水处理设备，其特征在于：所述厌氧池和沉淀池设有污泥回流管，缺氧池和生物接触氧化池设有混合液回流管，厌氧池还设有进水管，清水池设有出水管，厌氧池和缺氧池之间、沉淀池和清水池之间设有过水孔。
10.如权利要求5所述的高效生物一体化污水处理设备，其特征在于：所述曝气装置为微孔曝气器。
说明书
高效生物一体化污水处理设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种高效生物一体化污水处理设备。
背景技术
随着社会经济发展和工业化推进，水污染事件日益频发，为此，国家对环境日益重视。按国务院“十二五”要求，到2015年，县城污水处理率平均达到70%，建制镇污水处理率平均达到30%，余下的30%和70%还存在很大的发展空间。同时，按国务院2015年印发的《水污染防治行动计划》，需加快农村环境综合整治，到2020年，新增完成环境综合整治的建制村13万个。在这些待开发的环保市场，有一个共性是规模较小，日处理水量从十来方至数百方。若这些项目采用传统工艺，如氧化沟、AAO、CASS工艺，则存在建设成本高、建设期厂、管理维护复杂、污泥产生量大等缺点，制约了污水治理工作的推进。因此，开发针对小城镇及农村的乃至应对突发环境事件的、造价低廉、维护简单、能实时启用并且能节省工程占地的一体化污水处理设备是非常重要的。
发明内容
本发明的目的是提供一种高效生物一体化污水处理设备，造价低廉、维护简单、能节省工程占地。
为实现上述目的，本发明提供一种高效生物一体化污水处理设备，包括箱体，所述箱体内部分割成依次连接的厌氧池、缺氧池、生物接触氧化池、沉淀池、清水池，所述生物接触氧化池内设有曝气装置和位于曝气装置上方的组合填料层，所述箱体是通过304不锈钢拼接成的一体式结构，所述沉淀池内设有与生物接触氧化池连接的进流系统，所述沉淀池内还设有斜管填料。
作为本发明的进一步改进，所述生物接触氧化池在接近沉淀池的位置设有第一集水堰，进流系统与第一集水堰连通。
作为本发明的更进一步改进，所述进流系统包括由上而下依次连接的竖直的中心管、喇叭口、支架和底部反射板，底部反射板朝上突起，中心管的侧面连接有过水管，过水管连接至第一集水堰。
作为本发明的更进一步改进，所述沉淀池在中心管的上部周围设有第二集水堰，第二集水堰与清水池连通。
作为本发明的更进一步改进，所述生物接触氧化池的中部设有倒流墙，导流墙的一侧与生物接触氧化池相接，导流墙的另一对侧与生物接触氧化池之间形成通道。
作为本发明的更进一步改进，所述箱体的外形尺寸为7.5m×2m，高度为2.5m。
作为本发明的更进一步改进，所述组合填料层的高度为1.3m，所述斜管填料的高度为0.6m。
作为本发明的更进一步改进，所述厌氧池、缺氧池、生物接触氧化池、沉淀池、清水池的顶部均设有检修口。
作为本发明的更进一步改进，所述厌氧池和沉淀池设有污泥回流管，缺氧池和生物接触氧化池设有混合液回流管，厌氧池还设有进水管，清水池设有出水管，厌氧池和缺氧池之间、沉淀池和清水池之间设有过水孔。
作为本发明的更进一步改进，所述曝气装置为微孔曝气器。
与现有技术相比，本发明的高效生物一体化污水处理设备的有益效果如下：
(1)箱体通过采用通过304不锈钢材料拼接成的一体式结构，节省工程占地，适用范围广，使用寿命长，造价低廉、维护简单;拼接式的结构使得箱体也可根据水质和排放标准的要求，对各个处理单元进行拼接设计，工艺选择灵活。
(2)箱体的外形尺寸的设定方便了运输，方便处理突发环境事件，可实时用于城镇、农村生活污水处理，也可用于生化性较好的工业废水处理及类似废水造成的水体污染事件应急处置。
(3)第一集水堰和第二集水堰可以减少流入下一区域内的污泥。
(4)进流系统的喇叭口和底部反射板可以避免污泥堆积在沉淀池中间。
(5)检修口方便了维护。

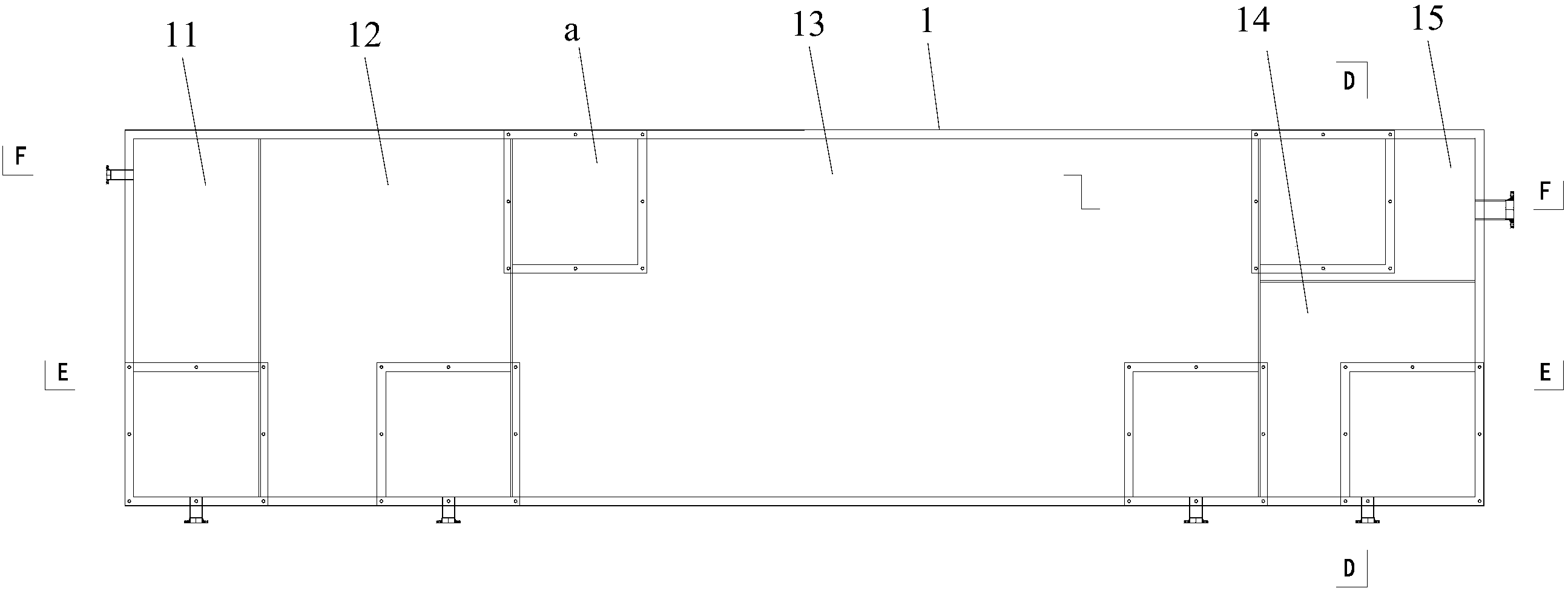

通过以下的描述并结合附图，本发明将变得更加清晰，这些附图用于解释本发明的实施例。
