申请日2017.06.23
公开(公告)日2017.09.19
IPC分类号C02F1/00; B01D21/02; B01D21/28
摘要
本发明涉及一种易清理的污水池,包括内池体，内池体的上部和下部的横向截面均为圆形，内池体的上部和下部的纵向截面分别为梯形和倒梯形，内池体的外侧套设有圆柱形的外池体,内池体和外池体之间设有均匀分布的支撑筋，相邻的支撑筋相对倾斜设置，内池体和外池体的上部设有进污口,进污口处连接有进污水管道,进污水管道上设有阀体,内池体和外池体的底部设有排污管道,排污管道与集污器相连接;其具有不易堵塞,容易清理,搅拌和沉淀效果好，净化效率高，强度高，使用寿命长，异味小。
权利要求书

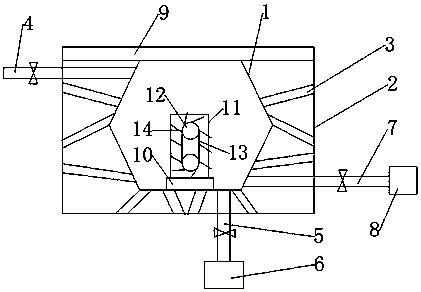

1.一种易清理的污水池，包括内池体(1)，其特征在于：内池体(1)的上部和下部的横向截面均为圆形，内池体(1)的上部和下部的纵向截面分别为梯形和倒梯形，内池体(1)的外侧套设有圆柱形的外池体(2),内池体(1)和外池体(2)之间设有均匀分布的支撑筋(3)，相邻的支撑筋(3)相对倾斜设置，内池体(1)和外池体(2)的上部设有进污口,进污口处连接有进污水管道(4),进污水管道(4)上设有阀体, 内池体(1)和外池体(2)的底部设有排污管道(5),排污管道(5)与集污器(6)相连接,排污管道(5)上设有阀体,进污口处设有过滤栅, 内池体(1)和外池体(2)的下部设有出水口,出水口处设有过滤网,出水口处连接有出水管道(7),出水管道(7)上设有阀体,出水管道(7)与集水器(8)相连接;内池体(1)和外池体(2)上设有盖体(9)，盖体(9)上设有交叉设置的加强筋，盖体(9)上还设有推拉开合板，盖体(9)与内池体(1)和外池体(2)的池口处均设有密封圈;内池体(1)的底部设有搅拌器，搅拌器包括底座(10)和设置在底座(10)上的支架(11)，支架(11)上设有滑轮组(12)，滑轮组(12)上设有转动带(13)，转动带(13)上均匀分布设有倾斜的叶片(14)，内池体(1)的圆锥体形的侧壁的倾斜角度是28°。
说明书
一种易清理的污水池
技术领域
本发明属于污水处理技术领域，涉及一种易清理的污水池。
背景技术
目前,随着工业和生活水平的快速发展，其排放的污水量也日益加大，工业污水中多含有各种杂质和有毒有害物质,不能直接排放，否则对环境破坏和对人体的伤害非常大，现有的易清理的污水池多存在容易堵塞,难以清理的问题,为此,需要一种能够解决上述问题的易清理的污水池,使其不易堵塞,容易清理,满足实际情况的需要。
发明内容
本发明的目的在于，提供一种易清理的污水池，解决容易堵塞,难以清理的问题,使其不易堵塞,容易清理,满足实际情况的需要。
为实现上述目的，本发明提供一种易清理的污水池，包括内池体，内池体的上部和下部的横向截面均为圆形，内池体的上部和下部的纵向截面分别为梯形和倒梯形，内池体的外侧套设有圆柱形的外池体,内池体和外池体之间设有均匀分布的支撑筋，相邻的支撑筋相对倾斜设置，内池体和外池体的上部设有进污口,进污口处连接有进污水管道,进污水管道上设有阀体, 内池体和外池体的底部设有排污管道,排污管道与集污器相连接,排污管道上设有阀体,进污口处设有过滤栅, 内池体和外池体的下部设有出水口,出水口处设有过滤网,出水口处连接有出水管道,出水管道上设有阀体,出水管道与集水器相连接;内池体和外池体上设有盖体，盖体上设有交叉设置的加强筋，盖体上还设有推拉开合板，盖体与内池体和外池体的池口处均设有密封圈;内池体的底部设有搅拌器，搅拌器包括底座和设置在底座上的支架，支架上设有滑轮组，滑轮组上设有转动带，转动带上均匀分布设有倾斜的叶片。
在以上方案中优选的是，内池体的圆锥体形的侧壁的倾斜角度是28°。
还可以优选的是，叶片的倾斜角度是60°。
还可以优选的是，相邻的支撑筋交叉设置。
本发明的易清理的污水池，解决容易堵塞,难以清理的问题,其具有不易堵塞,容易清理,搅拌和沉淀效果好，净化效率高，强度高，使用寿命长，异味小，环保性能好的优点，能满足实际情况的需要。
