申请日2017.06.13
公开(公告)日2017.08.25
IPC分类号C02F9/02; B01D36/04; B01D36/02
摘要
本发明公开了一种用于杂物较多的污水处理设备，包括固定座和净化箱，所述固定座顶部的左侧连接有壳体，所述壳体的顶部连接有固定板，所述固定板的内侧贯穿连接有进水管，所述壳体的内腔设有滤水网筒，所述滤水网筒外侧的顶部套设有齿轮环，所述齿轮环的左侧啮合第一传动齿轮，所述滤水网筒的内腔设有锥形弹簧，所述支柱的连接有齿轮条，所述齿轮条的顶部贯穿固定板并延伸至固定板顶部的外侧，所述齿轮条的右侧啮合有第二传动齿轮，所述轴承座外侧的底部连接有滤网罩，所述滤网罩的底部与壳体内侧的底部连接。本发明具备便于对杂物较多的污水进行处理的优点，解决了杂物较多的污水不方便处理而直接排放会造成环境很大污染的问题。

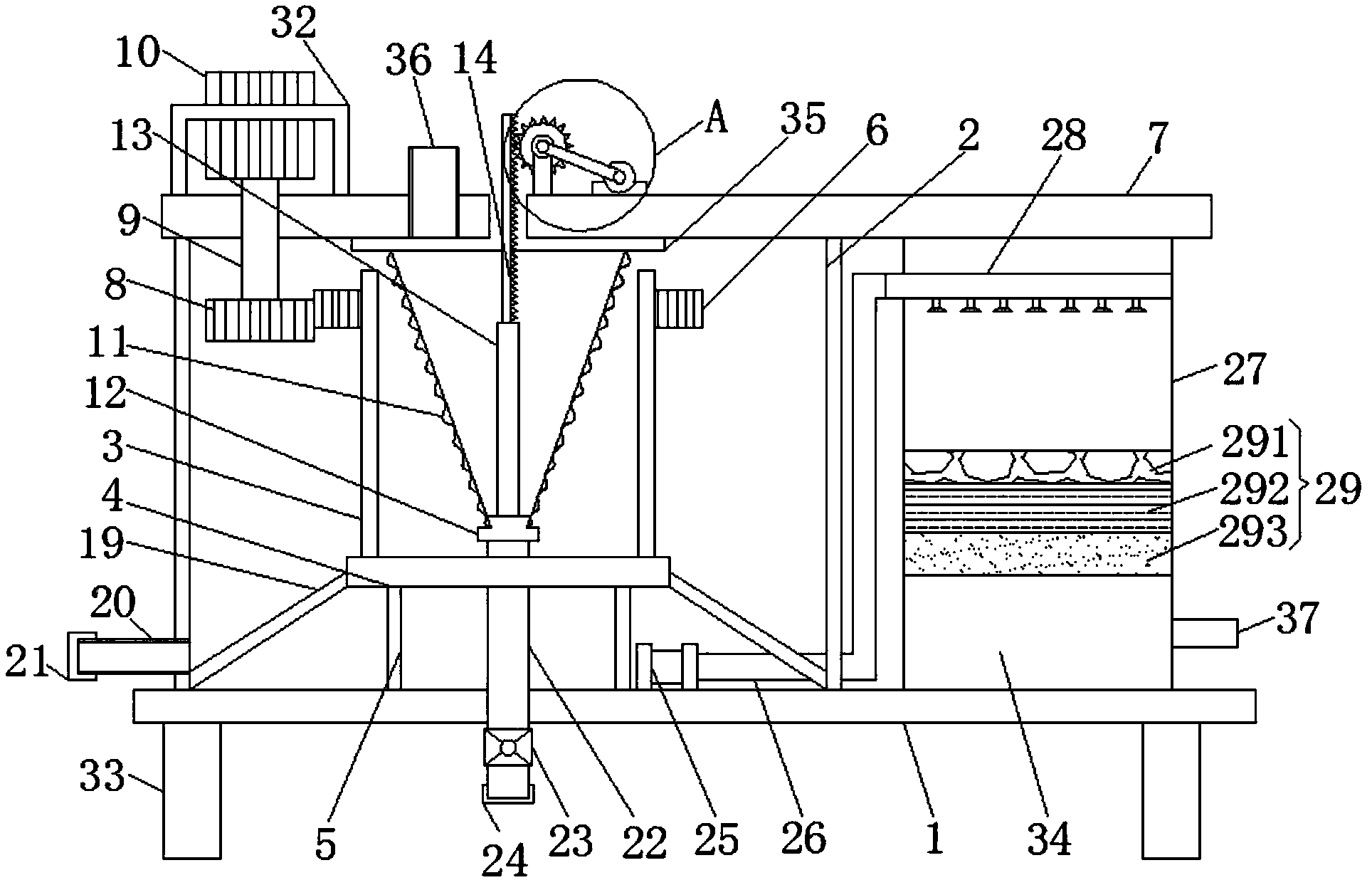

摘要附图
权利要求书
1.一种用于杂物较多的污水处理设备，包括固定座(1)和净化箱(27)，其特征在于：所述固定座(1)顶部的左侧连接有壳体(2)，所述壳体(2)的顶部连接有固定板(7)，所述固定板(7)的内侧贯穿连接有进水管(36)，所述壳体(2)的内腔设有滤水网筒(3)，所述滤水网筒(3)的底部连接有轴承座(4)，所述轴承座(4)底部的两侧均连接有支撑杆(5)，所述支撑杆(5)的底部与固定座(1)的顶部连接，所述滤水网筒(3)外侧的顶部套设有齿轮环(6)，所述齿轮环(6)的左侧啮合第一传动齿轮(8)，所述第一传动齿轮(8)的顶部连接有转轴(9)，所述转轴(9)的顶部贯穿固定板(7)并延伸至固定板(7)顶部的外侧，所述转轴(9)的顶部连接有电机(10)，所述滤水网筒(3)的内腔设有锥形弹簧(11)，所述锥形弹簧(11)的顶部通过弹簧座(35)与固定板(7)的底部连接，所述锥形弹簧(11)的底部连接有安装套(12)，所述安装套(12)的底部螺纹连接有通管(22)，所述通管(22)的底部贯穿固定座(1)并延伸至固定座(1)底部的外侧，所述通管(22)的外侧设有控制阀(23)，所述通管(22)的底部螺纹连接有盖体(24)，所述安装套(12)的顶部螺纹连接有支柱(13)，所述支柱(13)的连接有齿轮条(14)，所述齿轮条(14)的顶部贯穿固定板(7)并延伸至固定板(7)顶部的外侧，所述齿轮条(14)的右侧啮合有第二传动齿轮(15)，所述第二传动齿轮(15)的中部贯穿连接有转动杆(16)，所述转动杆(16)的外侧通过传动带(17)连接有电动马达(18);
所述轴承座(4)外侧的底部连接有滤网罩(19)，所述滤网罩(19)的底部与壳体(2)内侧的底部连接，所述壳体(2)的左侧连通清理管(20)，所述清理管(20)的左侧螺纹连接有封盖(21)，所述固定座(1)的顶部设有抽水泵(25)，所述抽水泵(25)的出口连接有弯管(26)，所述弯管(26)的一端贯穿壳体(2)并延伸至壳体(2)的外侧，所述净化箱(27)的内侧贯穿连接有喷淋管(28)，所述喷淋管(28)的左侧与弯管(26)连接，所述净化箱(27)的内侧设有净化层(29)，所述净化箱(27)右侧的底部设有排水管(37)。
2.根据权利要求1所述的一种用于杂物较多的污水处理设备，其特征在于：所述转动杆(16)的外侧设有固定轴承(30)，所述固定轴承(30)的底部通过连接杆(31)与固定板(7)的顶部连接。
3.根据权利要求1所述的一种用于杂物较多的污水处理设备，其特征在于：所述电机(10)的外侧连接有固定架(32)，所述固定架(32)底部的两侧均与固定板(7)的顶部连接。
4.根据权利要求1所述的一种用于杂物较多的污水处理设备，其特征在于：所述清理管(20)位于滤网罩(19)顶部的一侧。
5.根据权利要求1所述的一种用于杂物较多的污水处理设备，其特征在于：所述固定座(1)底部的两侧均连接有支撑脚(33)。
6.根据权利要求1所述的一种用于杂物较多的污水处理设备，其特征在于：所述净化箱(27)的顶部与固定板(7)的底部连接，所述净化箱(27)的底部与固定座(1)的顶部连接。
7.根据权利要求1所述的一种用于杂物较多的污水处理设备，其特征在于：所述电动马达(18)的底部与固定板(7)的顶部连接。
8.根据权利要求1所述的一种用于杂物较多的污水处理设备，其特征在于：所述齿轮环(6)与第一传动齿轮(8)向啮合，所述齿轮条(14)与第二传动齿轮(15)相啮合。
9.根据权利要求1所述的一种用于杂物较多的污水处理设备，其特征在于：所述净化层(29)包括鹅卵石层(291)，所述鹅卵石层(291)的底部设有海绵层(292)，所述海绵层(292)的底部设有活性炭层(293)，所述净化层(29)的底部设有沉淀腔(34)。
10.根据权利要求1所述的一种用于杂物较多的污水处理设备，其特征在于：所述弹簧座(35)为圆环座。
说明书
一种用于杂物较多的污水处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种用于杂物较多的污水处理设备。
背景技术
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水和暴风雪等混合的携带有废物的液体或者水，污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺，按照污水来源，污水可以分为这四类，第一类：工业废水，来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏和加工的径流活渗沥液，以及其它不是生活污水的废水;第二类：生活污水，来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水;第三类：商业污水，来自商业设施而且某些成分超过生活污水的无毒、无害的污水，如餐饮污水、洗衣房污水、动物饲养污水和发廊产生的污水等;第四类：表面径流，来自雨水、雪水和高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
根据现有的知识，污水的种类有很多，目前也根据污水的种类制造了一系列的污水处理设备，现有的一种含有较多杂物的污水在处理时非常的不方便，污水中杂物在清理时非常的麻烦，对这种污水进行处理需要耗费较大的资金，人们在遇到这么污水时的处理方式一般都是直接排放，从而杂物较多的污水直接排放就造成了环境的更大污染。
发明内容
本发明的目的在于提供一种用于杂物较多的污水处理设备，具备便于对杂物较多的污水进行处理的优点，解决了杂物较多的污水不方便处理而直接排放会造成环境很大污染的问题。
为实现上述目的，本发明提供如下技术方案：一种用于杂物较多的污水处理设备，包括固定座和净化箱，所述固定座顶部的左侧连接有壳体，所述壳体的顶部连接有固定板，所述固定板的内侧贯穿连接有进水管，所述壳体的内腔设有滤水网筒，所述滤水网筒的底部连接有轴承座，所述轴承座底部的两侧均连接有支撑杆，所述支撑杆的底部与固定座的顶部连接，所述滤水网筒外侧的顶部套设有齿轮环，所述齿轮环的左侧啮合第一传动齿轮，所述第一传动齿轮的顶部连接有转轴，所述转轴的顶部贯穿固定板并延伸至固定板顶部的外侧，所述转轴的顶部连接有电机，所述滤水网筒的内腔设有锥形弹簧，所述锥形弹簧的顶部通过弹簧座与固定板的底部连接，所述锥形弹簧的底部连接有安装套，所述安装套的底部螺纹连接有通管，所述通管的底部贯穿固定座并延伸至固定座底部的外侧，所述通管的外侧设有控制阀，所述通管的底部螺纹连接有盖体，所述安装套的顶部螺纹连接有支柱，所述支柱的连接有齿轮条，所述齿轮条的顶部贯穿固定板并延伸至固定板顶部的外侧，所述齿轮条的右侧啮合有第二传动齿轮，所述第二传动齿轮的中部贯穿连接有转动杆，所述转动杆的外侧通过传动带连接有电动马达，所述轴承座外侧的底部连接有滤网罩，所述滤网罩的底部与壳体内侧的底部连接，所述壳体的左侧连通清理管，所述清理管的左侧螺纹连接有封盖，所述固定座的顶部设有抽水泵，所述抽水泵的出口连接有弯管，所述弯管的一端贯穿壳体并延伸至壳体的外侧，所述净化箱的内侧贯穿连接有喷淋管，所述喷淋管的左侧与弯管连接，所述净化箱的内侧设有净化层，所述净化箱右侧的底部设有排水管。
优选的，所述转动杆的外侧设有固定轴承，所述固定轴承的底部通过连接杆与固定板的顶部连接。
优选的，所述电机的外侧连接有固定架，所述固定架底部的两侧均与固定板的顶部连接。
优选的，所述清理管位于滤网罩顶部的一侧。
优选的，所述固定座底部的两侧均连接有支撑脚。
优选的，所述净化箱的顶部与固定板的底部连接，所述净化箱的底部与固定座的顶部连接。
优选的，所述电动马达的底部与固定板的顶部连接。
优选的，所述齿轮环与第一传动齿轮向啮合，所述齿轮条与第二传动齿轮相啮合。
优选的，所述净化层包括鹅卵石层，所述鹅卵石层的底部设有海绵层，所述海绵层的底部设有活性炭层，所述净化层的底部设有沉淀腔。
优选的，所述弹簧座为圆环座。
与现有技术相比，本发明的有益效果如下：
1、本发明通过滤水网筒、齿轮环和第一传动齿轮的配合使用，使得污水到达滤水网筒内时，启动电机，电机通过第一传动齿轮带动齿轮环进行转动，齿轮环在转动时能够带动滤水网筒进行转动，滤水网筒进行转动能够将污水中的杂物留在滤水网筒内，污水中的水分能够从滤水网筒上的滤水孔流出，从而让杂物较多的污水在清理杂物时变得更加方便，通过锥形弹簧、齿轮条与第二传动齿轮的配合使用，使得第二传动齿轮通过电动马达进行转动后，第二传动齿轮能够带动齿轮条进行升降，齿轮条进行升降后能够带动锥形弹簧进行收缩，污水导入到锥形弹簧内时，锥形弹簧通过收缩能够控制锥形弹簧之间的缝隙，从而让污水中较大的杂物能够通过锥形弹簧进行隔离，让污水中的水分能够流到滤水网筒内，从而方便了污水在处理时清理杂物，从而保证了污水的处理效果。
2、本发明通过滤网罩与清理管的使用，使得从滤水网筒流出的污水能够通过滤网罩进行过滤，从而方便将污水中的杂物进行再次清理，留在滤网罩上的杂物能够通过清理管进行清理，从而保证了杂物的清理效果，通过抽水泵与净化箱的使用，使得处理完杂物后的污水能够通过抽水泵抽如到净化箱中进行净化，从而保证了污水的处理效果。
