申请日2017.06.13
公开(公告)日2017.08.22
IPC分类号C02F1/461; C02F1/463; C02F1/465; C02F101/30; C02F103/36
本发明公开了一种用于污水处理的高级氧化装置，包括箱体，箱体内设有氧化腔，氧化腔的左右内壁上固定设有电极板支架，电极板支架上活动卡接有电极板，本发明还公开了一种用于污水处理的高级氧化方法，包括以下步骤：步骤一：将电极板依次安装在氧化腔的电极板支架上;步骤二：打开流体进口管上的阀门，同时关闭流体出口管和排污口管上的阀门;本发明通过电极板支架对电极板进行固定，同时通过卡槽结构方便对电极板的安装和拆卸，从而针对污水的不同调节电极板间距，污水依次通过电极板到达流体出口管的一端，通过污水在电极板上发生氧化还原反应，从而将污水内的杂质分离出来，同时定期打开排污口管，将氧化腔内分离出来的沉淀清理干净。

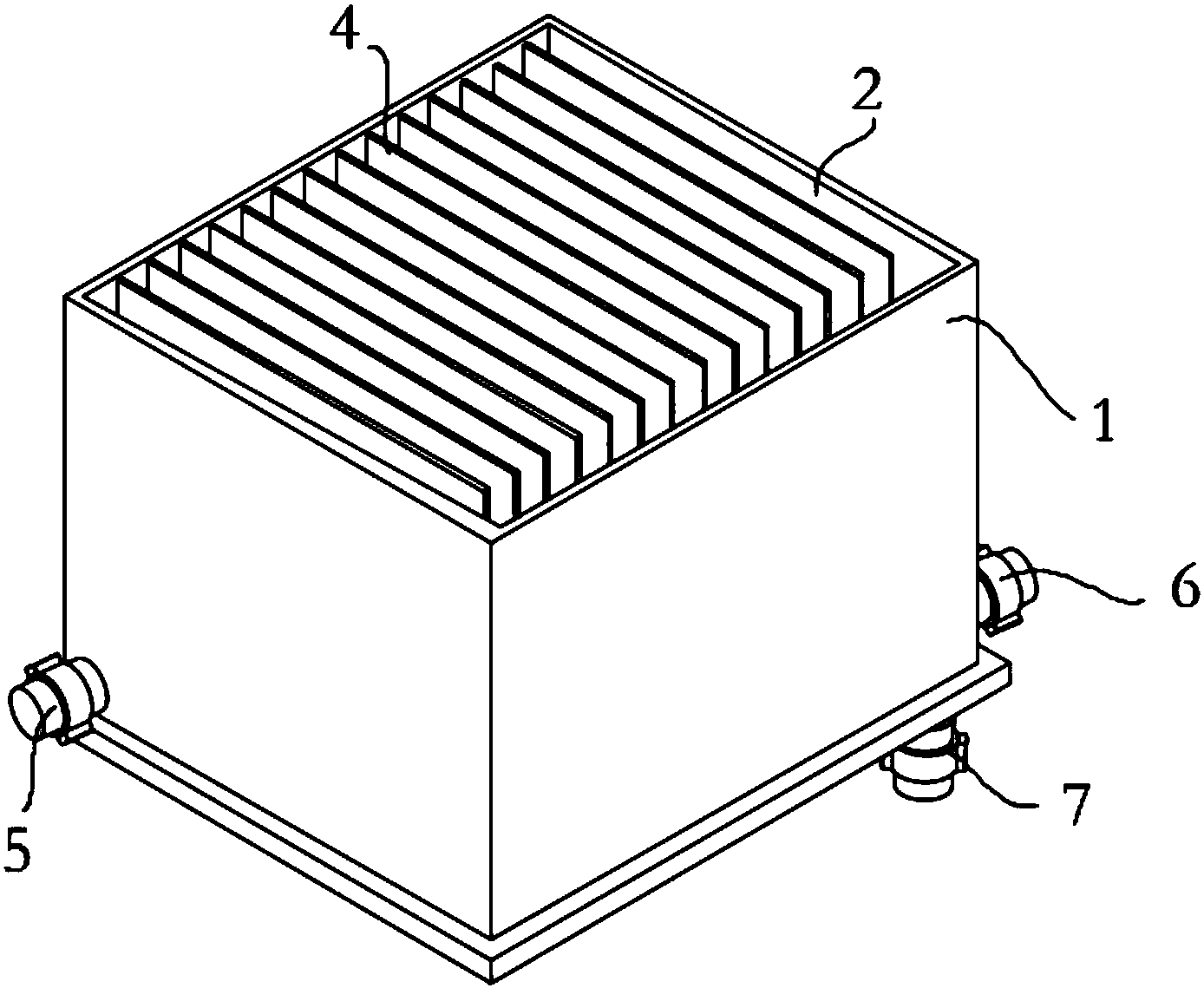

摘要附图
权利要求书
1.一种用于污水处理的高级氧化装置，包括箱体(1)，所述箱体(1)内设有氧化腔(2)，其特征在于：所述氧化腔(2)的左右内壁上固定设有电极板支架(3)，所述电极板支架(3)上活动卡接有电极板(4)，且位于箱体(1)的前端侧面上连通设有流体进口管(5)，位于箱体(1)后端的侧面上连通设有流体出口管(6)，且位于流体出口管(6)同侧的氧化腔(2)底端连通设有排污口管(7)。
2.根据权利要求1所述的用于污水处理的高级氧化装置，其特征在于：所述电极板支架(3)内设有卡槽，该卡槽的截面为U字型结构，且卡槽内壁上设有弹性橡胶垫，所述电极板(4)的一侧卡接在卡槽内的两个弹性橡胶垫之间，该电极板支架(3)交替错位分布在氧化腔(2)内壁上。
3.根据权利要求1所述的用于污水处理的高级氧化装置，其特征在于：所述电极板(4)之间存在间隙，相邻两个电极板4之间的间隙保持一致，且电极板(4)上远离电极板支架(3)的一侧和氧化腔(2)内壁存在间隙。
4.根据权利要求1所述的用于污水处理的高级氧化装置，其特征在于：所述流体进口管(5)、流体出口管(6)和排污口管(7)上均设有阀门，所述阀门为电磁阀或溢流阀。
5.一种用于污水处理的高级氧化方法，其特征在于：包括以下步骤：
步骤一：将电极板(4)依次安装在氧化腔(2)的电极板支架(3)上;
步骤二：打开流体进口管(5)上的阀门，同时关闭流体出口管(6)和排污口管(7)上的阀门，通过流体入口管(5)将污水排入氧化腔(2)内，污水从电极板(4)之间流过;
步骤三：相邻两块电极板(4)上接通低压直流电，污水在电极板(4)上发生氧化还原反应，产生沉淀并且分离出来;
步骤四：关闭流体进口管(5)上的阀门，打开流体出口管(6)上阀门，将处理后的污水排放出去，同时定期打开排污口管(7)，将氧化腔(2)内分离出来的沉淀清理干净。
6.根据权利要求5所述的用于污水处理的高级氧化方法，其特征在于：所述步骤一中的电极板(4)可以为铝电极板，所述铝电极板通电后产生电絮凝效果，用于处理油污废水。
7.根据权利要求5所述的用于污水处理的高级氧化方法，其特征在于：所述步骤一中的电极板(4)可以为铁电极板，所述铁电极板通电后可产生电芬顿和电絮凝效果，用于处理油污废水或印染废水。
8.根据权利要求5所述的用于污水处理的高级氧化方法，其特征在于：所述步骤一中的电极板(4)可以为惰性电极，通过电源控制，可以产生电气浮，用于处理油田中的含油污水。
9.根据权利要求5所述的用于污水处理的高级氧化方法，其特征在于：在步骤二中的氧化腔(2)内添加活性炭和二氧化硅的混合物，其中包括50-60%的活性炭和35-50%的二氧化硅。
说明书
一种用于污水处理的高级氧化装置及方法
技术领域
本发明涉及污水处理领域，具体为一种用于污水处理的高级氧化装置及方法。
背景技术
随着国家对环保的要求越来越高，各种污水处理技术层出不穷，但是综合起来分成两大类，常规处理技术和高级氧化处理技术(AOP)。常规处理技术包括曝气，气浮，混凝，过滤，生化等，而高级氧化处理技术包括电化学、紫外线、超声，微波等。而其中的电化学处理技术又包括电催化、电絮凝、电芬顿、电气浮、等离子等。每种技术的适应对象和应用范围各不相同。
由于污水来源不同，成分各异，而且污水处理的不同阶段对处理技术的敏感程度也各不相同，因此要达到满意的处理效果，就需要多种设备的组合，这样设备种类繁多，占地面积大，维护困难。
从另外一个方面来讲，电化学虽然作用不同，分电催化、电絮凝、电芬顿、电气浮、等离子，但是从结构型式来讲又基本相同，主要组成部分有两部分：电极和电源。区别在于电极材料不同，极板间距不同，排列组合型式不同。而电源方面则都可以视为交流电。直流电可以视为频率为零的交流电，极板切换的可以视为超低频的交流电，其他的则可以分成低频，中频和高频电源。为此我们提出一种用于污水处理的高级氧化装置及方法用于解决上述问题。
发明内容
本发明的目的在于提供一种用于污水处理的高级氧化装置及方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于污水处理的高级氧化装置，包括箱体，所述箱体内设有氧化腔，所述氧化腔的左右内壁上固定设有电极板支架，所述电极板支架上活动卡接有电极板，且位于箱体的前端侧面上连通设有流体进口管，位于箱体后端的侧面上连通设有流体出口管，且位于流体出口管同侧的氧化腔底端连通设有排污口管。
优选的，所述电极板支架内设有卡槽，该卡槽的截面为U字型结构，且卡槽内壁上设有弹性橡胶垫，所述电极板的一侧卡接在卡槽内的两个弹性橡胶垫之间，该电极板支架交替错位分布在氧化腔内壁上。
优选的，所述电极板之间存在间隙，相邻两个电极板之间的间隙保持一致，且电极板上远离电极板支架的一侧和氧化腔内壁存在间隙。
优选的，所述流体进口管、流体出口管和排污口管上均设有阀门，所述阀门为电磁阀或溢流阀。
一种用于污水处理的高级氧化方法，包括以下步骤：
步骤一：将电极板依次安装在氧化腔的电极板支架上;
步骤二：打开流体进口管上的阀门，同时关闭流体出口管和排污口管上的阀门，通过流体入口管将污水排入氧化腔内，污水从电极板之间流过;
步骤三：相邻两块电极板上接通低压直流电，污水在电极板上发生氧化还原反应，产生沉淀并且分离出来;
步骤四：关闭流体进口管上的阀门，打开流体出口管上阀门，将处理后的污水排放出去，同时定期打开排污口管，将氧化腔内分离出来的沉淀清理干净。
优选的，步骤一中的电极板可以为铝电极板，所述铝电极板通电后产生电絮凝效果，用于处理油污废水。
优选的，步骤一中的电极板可以为铁电极板，所述铁电极板通电后可产生电芬顿和电絮凝效果，用于处理油污废水或印染废水。
优选的，步骤一中的电极板可以为惰性电极，通过电源控制，可以产生电气浮，用于处理油田中的含油污水。
优选的，在步骤二中的氧化腔内添加活性炭和二氧化硅的混合物，其中包括50-60%的活性炭和35-50%的二氧化硅。
与现有技术相比，本发明的有益效果是：
1、本发明通过电极板支架对电极板进行固定，同时通过卡槽结构方便对电极板的安装和拆卸，从而针对污水的不同调节电极板间距，污水依次通过电极板到达流体出口管的一端，通过污水在电极板上发生氧化还原反应，从而将污水内的杂质分离出来，同时定期打开排污口管，将氧化腔内分离出来的沉淀清理干净;
2、电极板为铝电极板时，铝电极板通电后产生电絮凝效果，用于处理油污废水;
3、电极板为铁电极板时，铁电极板通电后可产生电芬顿和电絮凝效果，用于处理油污废水或印染废水;
4、电极板为惰性电极时，通过电源控制，可以产生电气浮，用于处理油田含油污水。
