申请日2017.04.21
公开(公告)日2017.07.07
IPC分类号B01D36/02
摘要
一种机械加工废水初处理罐，包括罐体，罐体底部设有出水管和出油管，罐体内部通过集水斗分成中间集水区和外部集油区，出水管延伸至罐体内与集水斗底部连接，出油管与罐体底部直接连通，罐体内部位于集水斗上方设有分体式过滤桶，过滤桶中间位置设有导向柱，过滤桶内部通过导向柱依次设有挡油层、金属收集层和悬浮物过滤层。本发明克服了现有技术的不足，首先罐体内部通过集水斗分成中间集水区和外部集油区，再在集水斗上方设置分体式过滤桶，分体式过滤桶内部从上到下依次设置悬浮物过滤层、金属收集层和挡油层，依次将悬浮物、金属异物、浮油和水分离开了，方便后期处理，有效的提高了后期的处理效率，同时降低了后续处理难度。
权利要求书
1.一种机械加工废水初处理罐，包括罐体，其特征在于：所述的罐体底部设有出水管和出油管，所述的罐体内部通过集水斗分成中间集水区和外部集油区，所述的出水管延伸至罐体内与集水斗底部连接，所述的出油管与罐体底部直接连通，所述的罐体内部位于集水斗上方设有分体式过滤桶，所述的过滤桶中下部位桶身上环形分布若干个出油孔、底部设有出水孔、内部中间位置设有导向柱，所述的过滤桶内部通过导向柱依次设有挡油层、金属收集层和悬浮物过滤层。
2.根据权利要求1所述的一种机械加工废水初处理罐，其特征在于：所述的过滤桶上方边沿位置还设有吊耳。
3.根据权利要求1所述的一种机械加工废水初处理罐，其特征在于：所述的挡油层为环形结构的过滤海绵，所述的过滤海绵上表面位于出油孔下方。
4.根据权利要求3所述的一种机械加工废水初处理罐，其特征在于：所述的金属收集层包括圆形过滤网和与其同心的导向套，所述的圆形过滤网上方均布有若干个电磁铁结构，所述的导向套上设有用于压紧过滤海绵的挡环结构。
5.根据权利要求1所述的一种机械加工废水初处理罐，其特征在于：所述的悬浮物过滤层包括过滤网和导向套。
说明书
一种机械加工废水初处理罐
技术领域
本发明涉及废水处理设备技术领域，具体属于一种机械加工废水初处理罐。
背景技术
机械加工过程中有冷却液、有机清洗液、喷漆废水、电火花工作液等废水排放。这些废水量虽然很少但有机物浓度却很高，其中冷却液CODCr高达50000～300000mg/L，若不进行处理直接排放会对环境造成严重的污染。国内对高浓度机械加工废水的处理存在瓶颈，许多组合处理工艺可以成功将其CODCr降至数千mg/L，但是想要进一步提高处理效率却非常难。我国对机械加工中排放的高浓度、乳化严重的含油废水仍未得到很好处理。
发明内容
本发明的目的是提供了一种机械加工废水初处理罐，克服了现有技术的不足，首先罐体内部通过集水斗分成中间集水区和外部集油区，再在集水斗上方设置分体式过滤桶，分体式过滤桶内部从上到下依次设置悬浮物过滤层、金属收集层和挡油层，依次将悬浮物、金属异物、浮油和水分离开了，方便后期处理，有效的提高了后期的处理效率，同时降低了后续处理难度。
为解决上述问题，本发明所采取的技术方案如下：

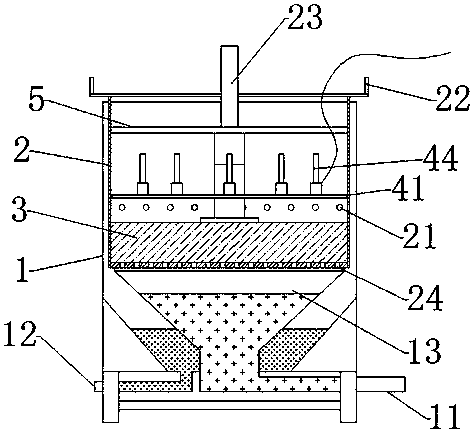

一种机械加工废水初处理罐，包括罐体，所述的罐体底部设有出水管和出油管，所述的罐体内部通过集水斗分成中间集水区和外部集油区，所述的出水管延伸至罐体内与集水斗底部连接，所述的出油管与罐体底部直接连通，所述的罐体内部位于集水斗上方设有分体式过滤桶，所述的过滤桶中下部位桶身上环形分布若干个出油孔、底部设有出水孔、内部中间位置设有导向柱，所述的过滤桶内部通过导向柱依次设有挡油层、金属收集层和悬浮物过滤层。
进一步，所述的过滤桶上方边沿位置还设有吊耳。
进一步，所述的挡油层为环形结构的过滤海绵，所述的过滤海绵上表面位于出油孔下方。
进一步，所述的金属收集层包括圆形过滤网和与其同心的导向套，所述的圆形过滤网上方均布有若干个电磁铁结构，所述的导向套上设有用于压紧过滤海绵的挡环结构。
进一步，所述的悬浮物过滤层包括过滤网和导向套。
本发明与现有技术相比较，本发明的实施效果如下：
本发明所述一种机械加工废水初处理罐，首先罐体内部通过集水斗分成中间集水区和外部集油区，再在集水斗上方设置分体式过滤桶，分体式过滤桶内部从上到下依次设置悬浮物过滤层、金属收集层和挡油层，依次将悬浮物、金属异物、浮油和水分离开了，方便后期处理，有效的提高了后期的处理效率，同时降低了后续处理难度。
