申请日2017.04.21
公开(公告)日2017.07.04
IPC分类号B02C13/13; B02C13/30
摘要
本发明涉及一种压块粉碎装置，尤其涉及一种污泥处理用压块粉碎装置。本发明要解决的技术问题是提供一种能够细致充分的对污泥块进行打散粉碎的污泥处理用压块粉碎装置。为了解决上述技术问题，本发明提供了这样一种污泥处理用压块粉碎装置，包括有机架、驱动机构、破碎箱、第一轴承座、第一转杆、第一破碎棒等;机架的顶部右侧连接有驱动机构，机架的下侧右部连接有破碎箱，破碎箱的上部左右两侧均安装有第一轴承座，第一轴承座均连接有第一转杆，第一转杆均穿过第一轴承座。本发明首先设置有驱动机构，来实现通过驱动机构带动第一平皮带转动，第一平皮带带动第一皮带轮转动，第一皮带轮带动第一转杆转动。
权利要求书

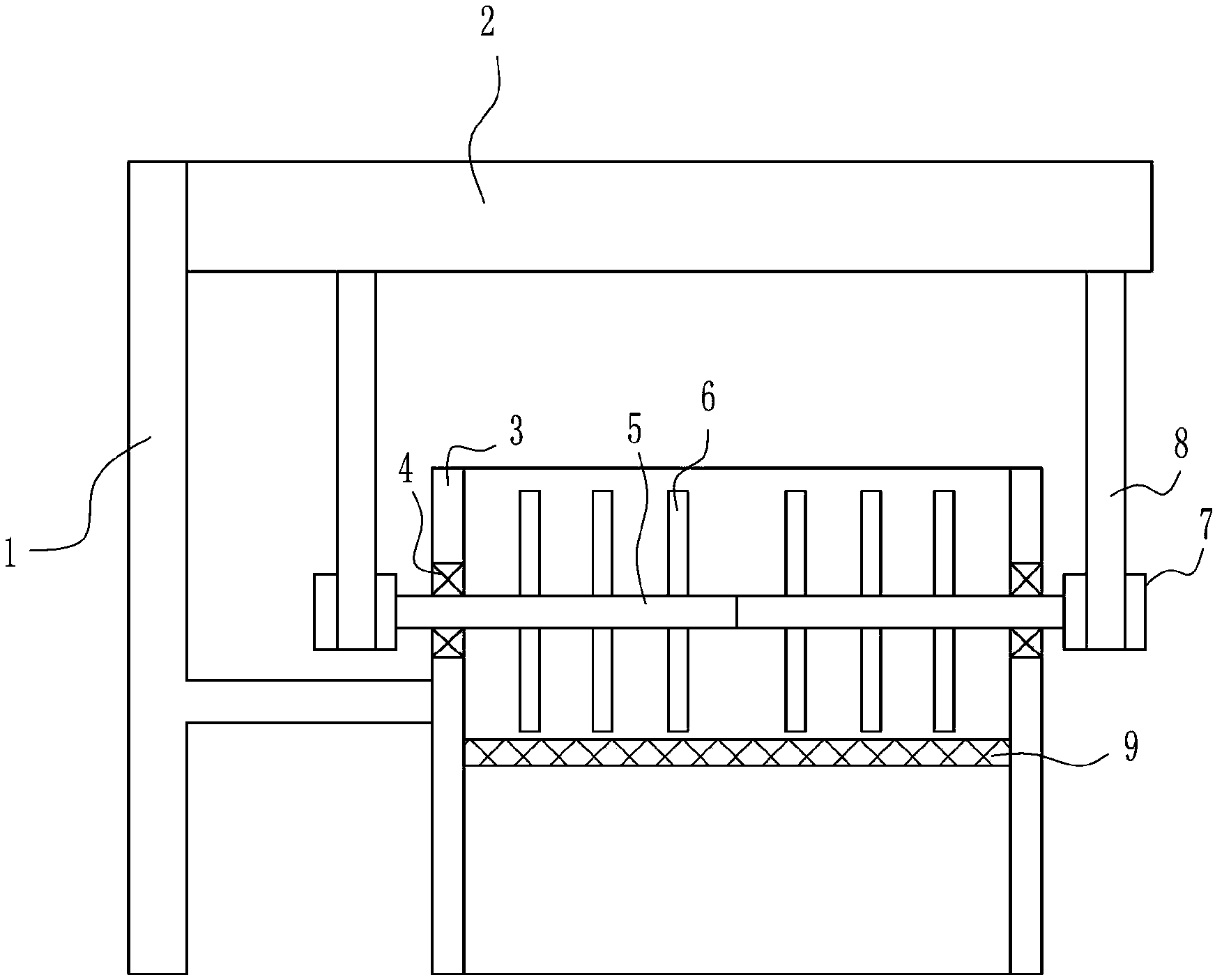

1.一种污泥处理用压块粉碎装置，其特征在于，包括有机架(1)、驱动机构(2)、破碎箱(3)、第一轴承座(4)、第一转杆(5)、第一破碎棒(6)、第一皮带轮(7)、第一平皮带(8)和第一滤网(9)，机架(1)的顶部右侧连接有驱动机构(2)，机架(1)的下侧右部连接有破碎箱(3)，破碎箱(3)的上部左右两侧均安装有第一轴承座(4)，第一轴承座(4)均连接有第一转杆(5)，第一转杆(5)均穿过第一轴承座(4)，第一转杆(5)均匀连接有第一破碎棒(6)，第一转杆(5)的外侧均连接有第一皮带轮(7)，第一皮带轮(7)上均绕有第一平皮带(8)，第一平皮带(8)的顶部均与驱动机构(2)连接，破碎箱(3)内中部左右两侧之间连接有第一滤网(9)，第一滤网(9)位于第一破碎棒(6)的下侧。
2.根据权利要求1所述的一种污泥处理用压块粉碎装置，其特征在于，驱动机构(2)包括有第一安装框(201)、第一电机(202)、第二轴承座(203)、第二转杆(204)、第一齿轮(205)和第二皮带轮(206)，机架(1)的顶部右侧连接有第一安装框(201)，第一安装框(201)内左壁上部安装有第一电机(202)，第一安装框(201)的右侧下部安装有第二轴承座(203)，第一电机(202)的输出轴与第二轴承座(203)上均连接有第二转杆(204)，第二转杆(204)的内侧均连接有第一齿轮(205)，上侧的第一齿轮(205)与下侧的第一齿轮(205)啮合，第二转杆(204)的外侧均连接有第二皮带轮(206)，第二皮带轮(206)上绕有第一平皮带(8)。
3.根据权利要求2所述的一种污泥处理用压块粉碎装置，其特征在于，还包括有螺旋杆(10)和旋转机构(11)，第一转杆(5)上均连接有螺旋杆(10)，第一安装框(201)内左侧上部连接有旋转机构(11)，旋转机构(11)与左侧的第二转杆(204)连接，旋转机构(11)包括有第二安装框(111)、第二电机(112)、扇形齿轮(113)、滑轨(114)、滑块(115)、第一齿条(116)、第一弹簧(117)、第二齿条(118)和第二齿轮(119)，第一安装框(201)内左侧上部连接有第二安装框(111)，第二安装框(111)内左侧下部前壁安装有第二电机(112)，第二电机(112)的输出轴上连接有扇形齿轮(113)，第二安装框(111)内右侧后壁连接有滑轨(114)，滑轨(114)上滑动式连接有滑块(115)，滑轨(114)与滑块(115)配合，滑块(115)的左侧连接有第一齿条(116)，第一齿条(116)与扇形齿轮(113)啮合，第一齿条(116)的上下两侧均与第二安装框(111)内上下两壁之间均连接有第一弹簧(117)，滑块(115)的右侧连接有第二齿条(118)，第二安装框(111)的右侧下部开有第一通孔(1110)，左侧的第二转杆(204)穿过第一通孔(1110)，左侧的第二转杆(204)的左端连接有第二齿轮(119)，第二齿条(118)和第二齿轮(119)啮合。
4.根据权利要求3所述的一种污泥处理用压块粉碎装置，其特征在于，还包括有第二滤网(12)、第三轴承座(13)、第三转杆(14)、第二破碎棒(15)、第三皮带轮(16)和第二平皮带(17)，破碎箱(3)的底部左右两侧之间连接有第二滤网(12)，破碎箱(3)的下部左右两侧均安装有第三轴承座(13)，第三轴承座(13)上连接有第三转杆(14)，第三转杆(14)上均匀连接有第二破碎棒(15)，第三转杆(14)穿过左侧的第三轴承座(13)，第三转杆(14)的左侧与第一转杆(5)的左侧均连接有第三皮带轮(16)，上下两侧的第三皮带轮(16)上绕有第二平皮带(17)。
5.根据权利要求4所述的一种污泥处理用压块粉碎装置，其特征在于，还包括有旋转框(18)、齿圈(19)和第三齿轮(20)，左侧的第三转杆(14)的右侧连接有旋转框(18)，旋转框(18)内连接有齿圈(19)，右侧的第三转杆(14)左端连接有第三齿轮(20)，第三齿轮(20)位于齿圈(19)内，并且第三齿轮(20)与齿圈(19)啮合。
6.根据权利要求5所述的一种污泥处理用压块粉碎装置，其特征在于，还包括有收集框(21)、绕线轮(22)、导向轮(23)、钢丝绳(24)、敲杆(25)和第二弹簧(26)，破碎箱(3)的底部左侧连接有收集框(21)，右侧的第三转杆(14)穿过右侧的第三轴承座(13)，右侧的第三转杆(14)的右侧连接有绕线轮(22)，破碎箱(3)的下部右侧连接有导向轮(23)，绕线轮(22)上缠绕有钢丝绳(24)，钢丝绳(24)绕过导向轮(23)，破碎箱(3)的右侧底部转动式连接有敲杆(25)，钢丝绳(24)的底端与敲杆(25)的右侧上部连接，敲杆(25)的右侧上部与破碎箱(3)的右侧下部之间连接有第二弹簧(26)。
7.根据权利要求6所述的一种污泥处理用压块粉碎装置，其特征在于，机架(1)的材质为不锈钢。
8.根据权利要求7所述的一种污泥处理用压块粉碎装置，其特征在于，破碎箱(3)的材质为Q235钢。
9.根据权利要求8所述的一种污泥处理用压块粉碎装置，其特征在于，第二电机(112)为伺服电机。
说明书
一种污泥处理用压块粉碎装置
技术领域
本发明涉及一种压块粉碎装置，尤其涉及一种污泥处理用压块粉碎装置。
背景技术
污水处理厂产生的污泥，通常占污水总量的0.5%至1%，伴随着污水量的增加，污水处理产生的污泥量也随之增加，预计到2015年全国污水处理量将达到550亿吨，脱水污泥产生量3500万吨。目前中国污泥产生量的与日俱增与处理能力严重不足、处理手段严重落后形成尖锐的矛盾，大量的湿污泥随意外运、简单填埋或堆放，致使许多城市“污泥围城”。
随着我国城镇化水平不断提高，污水处理设施建设得到了高速发展，先进污泥处理设备的运用对污泥处理具有很重要的作用，为实现国家的减排目标和水环境改善，做出了巨大贡献，不过污泥处理形势目前还是十分严峻。在污泥处理设备中，污泥干燥机是常见的处理设备，而污泥干燥机中对污泥块进行粉碎打散通常由内部打散粉碎装置完成，污泥在打散粉碎后可以为后续干燥处理提供便利，增加干燥受热面积和减少搅拌，但传统的污泥打散粉碎机都是只能粗略的对污泥进行打散粉碎，很难细致充分的完成对污泥块的打散，为后续加工工序带来不便。
因此亟需研发一种能够细致充分的对污泥块进行打散粉碎的污泥处理用压块粉碎装置，来解决现有技术中只能粗略的对污泥进行打散粉碎的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中只能粗略的对污泥进行打散粉碎的缺点，本发明要解决的技术问题是提供一种能够细致充分的对污泥块进行打散粉碎的污泥处理用压块粉碎装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污泥处理用压块粉碎装置，包括有机架、驱动机构、破碎箱、第一轴承座、第一转杆、第一破碎棒、第一皮带轮、第一平皮带和第一滤网，机架的顶部右侧连接有驱动机构，机架的下侧右部连接有破碎箱，破碎箱的上部左右两侧均安装有第一轴承座，第一轴承座均连接有第一转杆，第一转杆均穿过第一轴承座，第一转杆均匀连接有第一破碎棒，第一转杆的外侧均连接有第一皮带轮，第一皮带轮上均绕有第一平皮带，第一平皮带的顶部均与驱动机构连接，破碎箱内中部左右两侧之间连接有第一滤网，第一滤网位于第一破碎棒的下侧。
优选地，驱动机构包括有第一安装框、第一电机、第二轴承座、第二转杆、第一齿轮和第二皮带轮，机架的顶部右侧连接有第一安装框，第一安装框内左壁上部安装有第一电机，第一安装框的右侧下部安装有第二轴承座，第一电机的输出轴与第二轴承座上均连接有第二转杆，第二转杆的内侧均连接有第一齿轮，上侧的第一齿轮与下侧的第一齿轮啮合，第二转杆的外侧均连接有第二皮带轮，第二皮带轮上绕有第一平皮带。
优选地，还包括有螺旋杆和旋转机构，第一转杆上均连接有螺旋杆，第一安装框内左侧上部连接有旋转机构，旋转机构与左侧的第二转杆连接，旋转机构包括有第二安装框、第二电机、扇形齿轮、滑轨、滑块、第一齿条、第一弹簧、第二齿条和第二齿轮，第一安装框内左侧上部连接有第二安装框，第二安装框内左侧下部前壁安装有第二电机，第二电机的输出轴上连接有扇形齿轮，第二安装框内右侧后壁连接有滑轨，滑轨上滑动式连接有滑块，滑轨与滑块配合，滑块的左侧连接有第一齿条，第一齿条与扇形齿轮啮合，第一齿条的上下两侧均与第二安装框内上下两壁之间均连接有第一弹簧，滑块的右侧连接有第二齿条，第二安装框的右侧下部开有第一通孔，左侧的第二转杆穿过第一通孔，左侧的第二转杆的左端连接有第二齿轮，第二齿条和第二齿轮啮合。
优选地，还包括有第二滤网、第三轴承座、第三转杆、第二破碎棒、第三皮带轮和第二平皮带，破碎箱的底部左右两侧之间连接有第二滤网，破碎箱的下部左右两侧均安装有第三轴承座，第三轴承座上连接有第三转杆，第三转杆上均匀连接有第二破碎棒，第三转杆穿过左侧的第三轴承座，第三转杆的左侧与第一转杆的左侧均连接有第三皮带轮，上下两侧的第三皮带轮上绕有第二平皮带。
优选地，还包括有旋转框、齿圈和第三齿轮，左侧的第三转杆的右侧连接有旋转框，旋转框内连接有齿圈，右侧的第三转杆左端连接有第三齿轮，第三齿轮位于齿圈内，并且第三齿轮与齿圈啮合。
优选地，还包括有收集框、绕线轮、导向轮、钢丝绳、敲杆和第二弹簧，破碎箱的底部左侧连接有收集框，右侧的第三转杆穿过右侧的第三轴承座，右侧的第三转杆的右侧连接有绕线轮，破碎箱的下部右侧连接有导向轮，绕线轮上缠绕有钢丝绳，钢丝绳绕过导向轮，破碎箱的右侧底部转动式连接有敲杆，钢丝绳的底端与敲杆的右侧上部连接，敲杆的右侧上部与破碎箱的右侧下部之间连接有第二弹簧。
优选地，机架的材质为不锈钢。
优选地，破碎箱的材质为Q235钢。
优选地，第二电机为伺服电机。
工作原理：当需要对污泥块进行打散粉碎时，工作人员首先将污泥块通入破碎箱，通过驱动机构带动左右两侧的第一平皮带反向转动，左右两侧的第一平皮带带动左右两侧的第一皮带轮反向转动，左右两侧的第一皮带轮带动左右两侧的第一转杆反向转动，左右两侧的第一转杆带动左右两侧的第一破碎棒反向转动来对污泥块进行打散粉碎，打散粉碎的污泥块通过第一滤网落下收集即可。
因为驱动机构包括有第一安装框、第一电机、第二轴承座、第二转杆、第一齿轮和第二皮带轮，机架的顶部右侧连接有第一安装框，第一安装框内左壁上部安装有第一电机，第一安装框的右侧下部安装有第二轴承座，第一电机的输出轴与第二轴承座上均连接有第二转杆，第二转杆的内侧均连接有第一齿轮，上侧的第一齿轮与下侧的第一齿轮啮合，第二转杆的外侧均连接有第二皮带轮，第二皮带轮上绕有第一平皮带，当需要对污泥块进行打散粉碎时，工作人员通过启动第一电机，第一电机带动左侧的第二转杆顺时针转动，左侧的第二转杆带动左侧的第二皮带轮顺时针转动，左侧的第二皮带轮带动左侧的第一平皮带顺时针转动，左侧的第二转杆带动上侧的第一齿轮顺时针转动，上侧的第一齿轮带动下侧的第一齿轮逆时针转动，下侧的第一齿轮带动右侧的第二转杆逆时针转动，右侧的第二转杆带动右侧的第二皮带轮逆时针转动，右侧的第二皮带轮带动右侧的第一平皮带逆时针转动，左右两侧的第一皮带轮带动左右两侧的第一转杆反向转动，左右两侧的第一转杆带动左右两侧的第一破碎棒反向转动来对污泥块进行打散粉碎，这样就能更有效的对污泥块进行打散粉碎，加快了对污泥块进行打散粉碎的速度，提高了对污泥块进行打散粉碎的效率。
因为还包括有螺旋杆和旋转机构，第一转杆上均连接有螺旋杆，第一安装框内左侧上部连接有旋转机构，旋转机构包括有第二安装框、第二电机、扇形齿轮、滑轨、滑块、第一齿条、第一弹簧、第二齿条和第二齿轮，第一安装框内左侧上部连接有第二安装框，第二安装框内左侧下部前壁安装有第二电机，第二电机的输出轴上连接有扇形齿轮，第二安装框内右侧后壁连接有滑轨，滑轨上滑动式连接有滑块，滑轨与滑块配合，滑块的左侧连接有第一齿条，第一齿条与扇形齿轮啮合，第一齿条的上下两侧均与第二安装框内上下两壁之间均连接有第一弹簧，滑块的右侧连接有第二齿条，第二安装框的右侧下部开有第一通孔，左侧的第二转杆穿过第一通孔，左侧的第二转杆的左端连接有第二齿轮，第二齿条和第二齿轮啮合，当需要对污泥块进行打散粉碎时，工作人员通过启动第二电机，第二电机带动扇形齿轮顺时针转动，当扇形齿轮与第一齿条啮合时，扇形齿轮带动第一齿条向下移动，第一齿条带动滑块向下移动，滑块带动第二齿条向下移动，第二齿条带动第二齿轮逆时针转动，第二齿轮带动左侧的第二转杆逆时针转动，当扇形齿轮与第一齿条不啮合时，第一弹簧带动第一齿条向上移动，第一齿条带动滑块向上移动，滑块带动第二齿条向上移动，第二齿条带动第二齿轮顺时针转动，第二齿轮带动左侧的第二转杆顺时针转动，左侧的第二转杆来回转动带动第一转杆来回转动，第一转杆带动第一破碎棒来回转动，第一转杆带动螺旋杆来回转动，螺旋杆带动第一转杆左右移动，第一转杆带动第一破碎棒左右移动，这样就能使第一破碎棒不断的来回转动并左右移动来对污泥块进行打散粉碎，能够更有效的进行粉碎，提高了粉碎效率。
因为还包括有第二滤网、第三轴承座、第三转杆、第二破碎棒、第三皮带轮和第二平皮带，破碎箱的底部左右两侧之间连接有第二滤网，破碎箱的下部左右两侧均安装有第三轴承座，第三轴承座上连接有第三转杆，第三转杆上均匀连接有第二破碎棒，第三转杆穿过左侧的第三轴承座，第三转杆的左侧与第一转杆的左侧均连接有第三皮带轮，上下两侧的第三皮带轮上绕有第二平皮带，当需要对污泥块进行打散粉碎时，工作人员通过启动第二电机，第二电机使第一转杆来回转动，第一转杆带动上侧的第三皮带轮来回转动，上侧的第三皮带轮通过第二平皮带带动下侧的第三皮带轮来回转动，下侧的第三皮带轮带动第三转杆来回转动，第三转杆带动第二破碎棒来回转动对污泥块进行二级粉碎，这样就能更完全的对污泥块进行粉碎，加强了粉碎效果。
因为还包括有旋转框、齿圈和第三齿轮，左侧的第三转杆的右侧连接有旋转框，旋转框内连接有齿圈，右侧的第三转杆左端连接有第三齿轮，第三齿轮位于齿圈内，并且第三齿轮与齿圈啮合。当需要对污泥块进行打散粉碎时，工作人员通过启动第二电机，第二电机使左侧的第三转杆来回转动，左侧的第三转杆带动旋转框来回转动，旋转框带动齿圈来回转动，齿圈带动第三齿轮来回转动，第三齿轮带动右侧的第三转杆来回转动，右侧的第三转杆转动速度比左侧的第三转杆快，两侧的第三转杆带动两侧第二破碎棒来回转动，这样就能使两侧的第二破碎棒不同转速的对污泥块进行粉碎，增强了粉碎效果，使粉碎更完全，提高了粉碎质量。
因为还包括有收集框、绕线轮、导向轮、钢丝绳、敲杆和第二弹簧，破碎箱的底部左侧连接有收集框，右侧的第三转杆穿过右侧的第三轴承座，右侧的第三转杆的右侧连接有绕线轮，破碎箱的下部右侧连接有导向轮，绕线轮上缠绕有钢丝绳，钢丝绳绕过导向轮，破碎箱的右侧底部转动式连接有敲杆，钢丝绳的底端与敲杆的右侧上部连接，敲杆的右侧上部与破碎箱的右侧下部之间连接有第二弹簧，当需要对污泥块进行打散粉碎时，工作人员通过向上拨动敲杆，第二弹簧带动敲杆对第二滤网进行敲击，将粉碎的污泥块敲落，粉碎的污泥块通过第二滤网落入收集框，收集框的底部有30度的斜角，粉碎的污泥块由于重力作用下滑进行收集即可，这样就可以方便的对粉碎的污泥块进行收集，使装置更实用。
因为机架的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，可延长装置的使用寿命。
因为破碎箱的材质为Q235钢，Q235钢硬度高，不容易变形，使装置的使用寿命更长。
因为第二电机为伺服电机，抗过载能力强，高速性能好，能精准控制其转速。
(3)有益效果
本发明首先设置有驱动机构，来实现通过驱动机构带动第一平皮带转动，第一平皮带带动第一皮带轮转动，第一皮带轮带动第一转杆转动，第一转杆带动第一破碎棒转动对污泥块进行打散粉碎的目的，达到了有效的对污泥块进行打散粉碎的效果，并且设置有螺旋杆和旋转机构，能够使第一破碎棒来回转动并左右移动，并且设置有第二滤网、第三转杆和第二破碎棒，能够对污泥块进行二级粉碎，并且设置有旋转框、齿圈和第三齿轮，能够使左右两侧的第二破碎棒转动速度不同，并且设置有收集框、导向轮和敲杆，能够方便的对污泥块进行收集。
