申请日2017.04.10
公开(公告)日2017.06.20
IPC分类号C02F1/32; C02F103/06
摘要
本发明公开了一种垃圾渗滤液的光催化处理装置与处理方法。该方法反应器底部设置混合区，保证了光催化反应的持续性，提高了垃圾滤液的处理效率;反应器顶部及石英套管同样采用可拆卸设计，方便添加催化剂及维护;反应器最底部采用可拆卸防水设计，曝气头更换方便;系统的结构简单，容易操作，易于放大。通过将垃圾渗漏液废水倒入蓄水池、瓷球催化剂倒入混合区内，并用水泵将垃圾渗漏液吸收到混合区内自然流入反应区，打开风机曝气和启动臭氧发生器进气，曝气5‑10min后开启紫外灯催化的方法，实现持续高效地处理垃圾渗滤液。
权利要求书

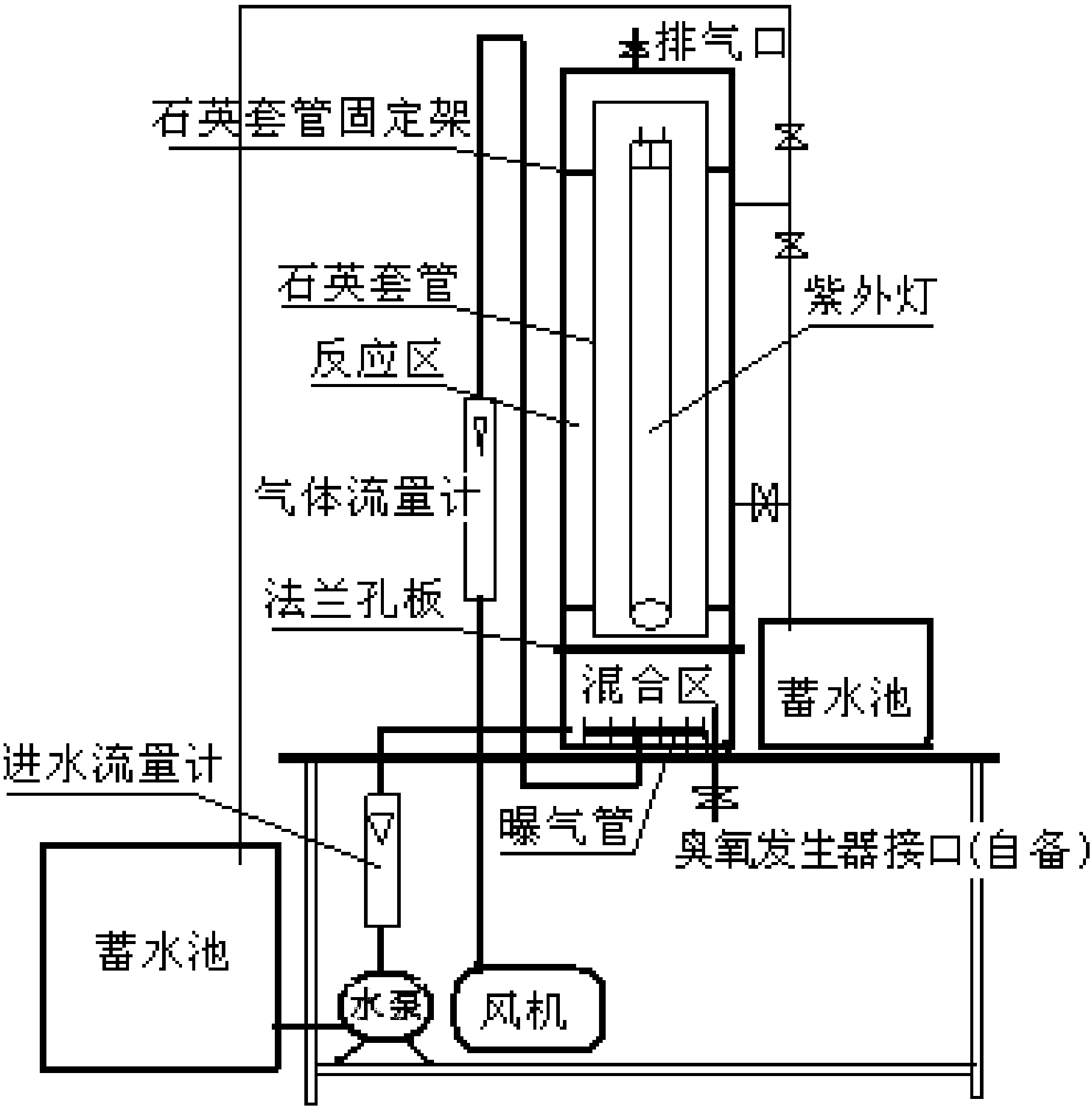

1.一种垃圾渗滤液的光催化处理装置，其特征在于，包括：反应区和混合区;所述反应区包括紫外灯，紫外灯外层采用石英套管隔离，所述石英套管和低压汞灯通过固定板固定在反应器中间，石英套管和反应器顶部可拆卸连接，且反应器顶部设置有排气口;所述混合区包括连接曝气管的进气管、进水管及臭氧发生器接口，所述进气管和臭氧发生器接口均连接气体流量计控制气体流量，所述进水管连接进水流量计控制进水流量，所述进水流量计通过水泵连接盛装垃圾渗滤液的蓄水池。所述反应器底部采用圆孔曝气，所述反应器混合区与反应区中间采用可拆卸孔板。
2.一种如权利要求1中所述的垃圾渗滤液的光催化处理装置，其特征在于，所述紫外灯为单头36w低压汞灯。
3.一种如权利要求1中所述的垃圾渗滤液的光催化处理装置，其特征在于，所述混合区高度为50-80mm，所述进水管伸进混合区40-70mm处。
4.一种如权利要求1中所述的垃圾渗滤液的光催化处理装置，其特征在于，所述反应器混合区与反应区中间采用的可拆卸孔板为法兰盘。
5.一种如权利要求3中所述的垃圾渗滤液的光催化处理装置，其特征在于，所述可拆卸孔板上安装50目不锈钢网，且与反应区连接的每一条管子都添加50目不锈钢网。
6.一种垃圾渗滤液的光催化处理方法，其特征在于，包括：
(1)检查整套设备是否完整，清扫反应柱内杂物，并用清水试漏，落实污水来源，接上电源;
(2)将垃圾渗漏液废水倒入蓄水池、瓷球催化剂倒入混合区内;
(3)垃圾渗漏液用水泵吸收到混合区内自然流入反应区，进水流量采用流量计控制;
(4)打开风机曝气和启动臭氧发生器进气、进气流量采用流量计控制;
(5)曝气5-10min后开启紫外灯催化，其中，开启紫外灯前把遮帘布盖上，并打开排气口使气体排在室外。
7.一种如权利要求6中所述的垃圾渗滤液的光催化处理方法，其特征在于：环境温度为5℃～40℃，处理水量为30～60L/h，曝气池的水力停留时间为5.6h。
说明书
一种垃圾渗滤液的光催化处理装置与处理方法
技术领域
本发明涉及废水处理领域，垃圾渗滤液的光催化处理装置与处理方法。
背景技术
发明内容
本发明的目的在于针对上述问题，提供一种基于光催化反应的垃圾渗滤液处理系统，它可以持续高效地处理垃圾渗滤液，同时具有成本低、结构简单等特点。
本发明的另一目的是提供一种垃圾渗滤液的处理方法。具体采用如下技术方案：
本发明的垃圾渗滤液的光催化处理装置，其包括：反应区和混合区。所述反应区包括紫外灯，紫外灯外层采用石英套管隔离，所述石英套管和低压汞灯通过固定板固定在反应器中间，石英套管和反应器顶部可拆卸连接，且反应器顶部设置有排气口。所述混合区包括连接曝气管的进气管、进水管及臭氧发生器接口，所述进气管和臭氧发生器接口均连接气体流量计控制气体流量，所述进水管连接进水流量计控制进水流量，所述进水流量计通过水泵连接盛装垃圾渗滤液的蓄水池。所述反应器底部采用圆孔曝气，所述反应器混合区与反应区中间采用可拆卸孔板。
所述的垃圾渗滤液的光催化处理装置，其特征在于，所述紫外灯为单头36w低压汞灯。
所述的垃圾渗滤液的光催化处理装置，其特征在于，所述混合区高度为50-80mm，所述进水管伸进混合区40-70mm处。
所述的垃圾渗滤液的光催化处理装置，其特征在于，所述反应器混合区与反应区中间采用的可拆卸孔板为法兰盘。
所述的垃圾渗滤液的光催化处理装置，其特征在于，所述可拆卸孔板上安装50目不锈钢网，且与反应区连接的每一条管子都添加50目不锈钢网。
本发明的垃圾渗滤液的光催化处理方法，其步骤包括：
(1)检查整套设备是否完整，清扫反应柱内杂物，并用清水试漏，落实污水来源，接上电源;
(2)将垃圾渗漏液废水倒入蓄水池、瓷球催化剂倒入混合区内;
(3)垃圾渗漏液用水泵吸收到混合区内自然流入反应区，进水流量采用流量计控制;
(4)打开风机曝气和启动臭氧发生器进气、进气流量采用流量计控制;
(5)曝气5-10min后开启紫外灯催化，其中，开启紫外灯前把遮帘布盖上，并打开排气口使气体排在室外;
所述的垃圾渗滤液的光催化处理方法，其特征在于：环境温度为5℃～40℃，处理水量为30～60L/h，曝气池的水力停留时间为5.6h。
有益效果
本发明的前述系统和方法具有如下有益效果：
1.反应器底部设置混合区，保证了光催化反应的持续性，提高了垃圾滤液的处理效率;
2.反应器顶部及石英套管同样采用可拆卸设计，方便添加催化剂及维护;
3.反应器最底部采用可拆卸防水设计，曝气头更换方便;
4.系统的结构简单，容易操作，易于放大。
