申请日2017.04.05
公开(公告)日2017.12.15
IPC分类号B01D29/54; B01D29/27
摘要
本实用新型公开了一种洗扫车污水净化处理回收利用装置，其特征在于：包括集污罐，所述集污罐通过水泵连接有过滤装置总成，所述过滤装置总成连接有清水箱，所述集污罐内设置有污水液位传感器，所述清水箱内设置有清水液位传感器，所述水泵连接有净化控制器，所述净化控制器的信号输入端与所述污水液位传感器和所述清水液位传感器的信号输出端连接;所述过滤装置总成包括多个并列设置的袋式过滤器;与传统洗扫车相比，本实用新型可以实时监测集污罐与清水箱内的水位情况，并根据监测到的水位情况对集污罐内的污水进行净化处理和回收利用，增加了洗扫车的作业时间，提高了洗扫车的工作效率，具有一定的环保作用。

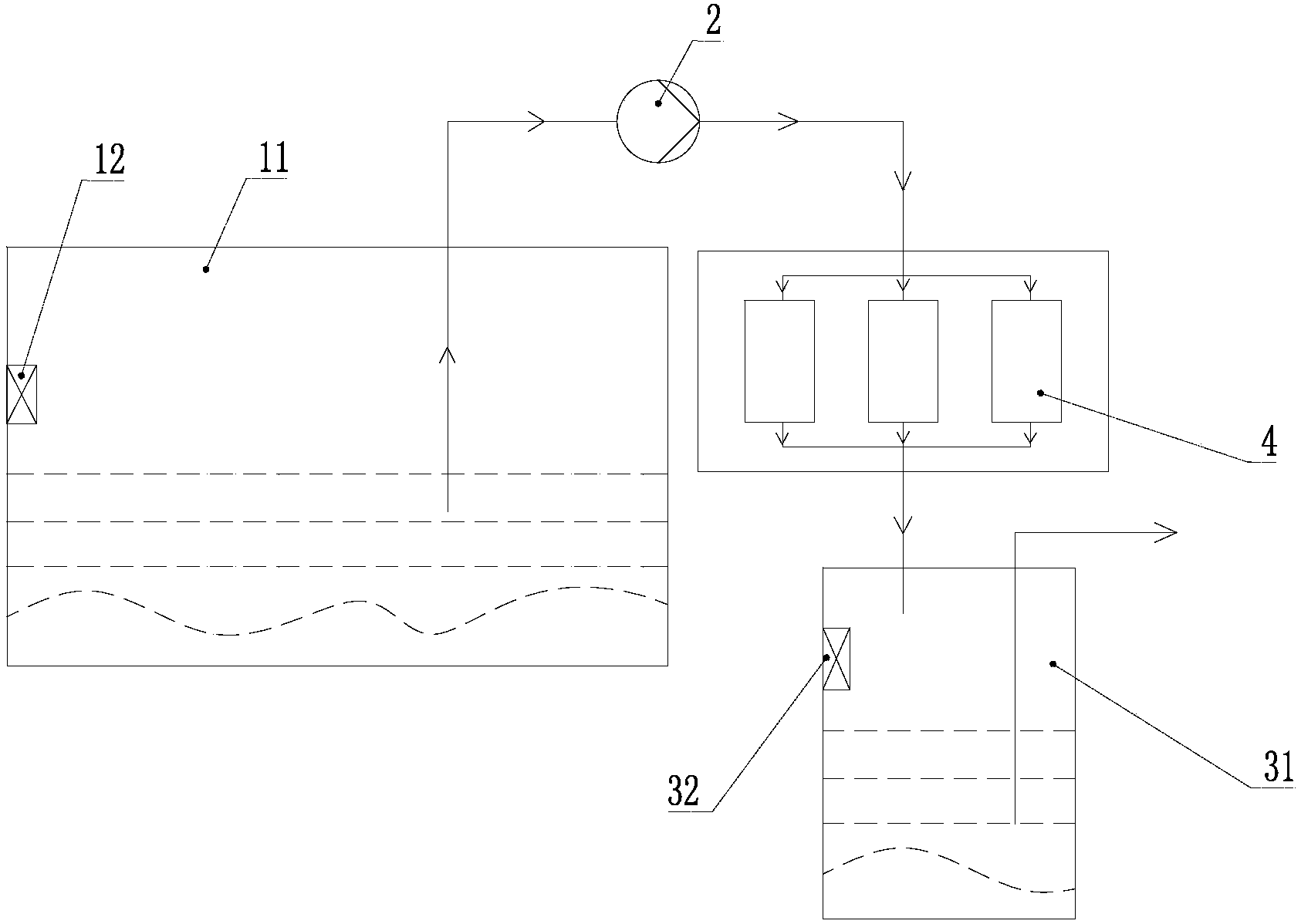

摘要附图
权利要求书
1.洗扫车污水净化处理回收利用装置，其特征在于：包括集污罐，所述集污罐通过水泵连接有过滤装置总成，所述过滤装置总成连接有清水箱，所述集污罐内设置有污水液位传感器，所述清水箱内设置有清水液位传感器，所述水泵连接有净化控制器，所述净化控制器的信号输入端与所述污水液位传感器和所述清水液位传感器的信号输出端连接;
所述过滤装置总成包括多个并列设置的袋式过滤器。
2.如权利要求1所述的洗扫车污水净化处理回收利用装置，其特征在于：所述袋式过滤器包括筒体，所述筒体的顶端密封安装有顶盖，所述筒体包括套装在一起的外筒体和内筒体，所述内筒体和所述外筒体的顶端开口并连通，所述外筒体的侧壁上设置有靠近所述顶盖且与所述水泵连接的旋流进水管，所述外筒体的底部设置有出渣口，所述内筒体的底端设置有从所述外筒体的底端伸出的出水管;所述内筒体内设置有滤袋支撑架，所述滤袋支撑架内安装有滤袋;所述筒体的底部固定安装有支脚。
3.如权利要求2所述的洗扫车污水净化处理回收利用装置，其特征在于：所述顶盖和所述筒体的连接端均设置有连接法兰，所述连接法兰之间安装有用于密封所述连接法兰接缝的密封圈。
4.如权利要求2所述的洗扫车污水净化处理回收利用装置，其特征在于：所述内筒体的顶端设置有环形滤袋安装槽，所述滤袋安装槽内安装有将所述滤袋压紧的橡胶垫片。
5.如权利要求2所述的洗扫车污水净化处理回收利用装置，其特征在于：所述旋流进水管的进水端口向上倾斜延伸，所述旋流进水管在所述外筒体上偏心设置。
说明书
洗扫车污水净化处理回收利用装置
技术领域
本实用新型涉及一种环卫洗扫车，尤其涉及一种洗扫车污水净化处理回收利用装置。
背景技术
随着城市的快速发展与中国专用工程机械车辆的发展，城市道路洗扫车的应用越来越普遍。洗扫车可以实现清扫、冲洗、抽洗等多种组合的选择使用，以满足不同用户的多种需求。在实际应用过程中，洗扫车的用水量十分巨大，而传统洗扫车自带的水箱容积有限，能够存储的水量少，这就导致了一次添加清水可满足的作业时间较短，而频繁的添加清水也限制了洗扫车的作业半径和工作效率。
实用新型内容
本实用新型所要解决的技术问题是提供一种洗扫车污水净化处理回收利用装置，能够实现对污水罐中部分污水的循环再利用，提高洗扫车的作业半径与工作效率，具有一定的环保作用。
为解决上述技术问题，本实用新型的技术方案是：洗扫车污水净化处理回收利用装置，包括集污罐，所述集污罐通过水泵连接有过滤装置总成，所述过滤装置总成连接有清水箱，所述集污罐内设置有污水液位传感器，所述清水箱内设置有清水液位传感器，所述水泵连接有净化控制器，所述净化控制器的信号输入端与所述污水液位传感器和所述清水液位传感器的信号输出端连接;
所述过滤装置总成包括多个并列设置的袋式过滤器。
作为一种优选的技术方案，所述袋式过滤器包括筒体，所述筒体的顶端密封安装有顶盖，所述筒体包括套装在一起的外筒体和内筒体，所述内筒体和所述外筒体的顶端开口并连通，所述外筒体的侧壁上设置有靠近所述顶盖且与所述水泵连接的旋流进水管，所述外筒体的底部设置有出渣口，所述内筒体的底端设置有从所述外筒体的底端伸出的出水管;所述内筒体内设置有滤袋支撑架，所述滤袋支撑架内安装有滤袋;所述筒体的底部固定安装有支脚。
作为一种优选的技术方案，所述顶盖和所述筒体的连接端均设置有连接法兰，所述连接法兰之间安装有用于密封所述连接法兰接缝的密封圈。
作为一种优选的技术方案，所述内筒体的顶端设置有环形滤袋安装槽，所述滤袋安装槽内安装有将所述滤袋压紧的橡胶垫片。
作为一种优选的技术方案，所述旋流进水管的进水端口向上倾斜延伸，所述旋流进水管在所述外筒体上偏心设置。
由于采用了上述技术方案，洗扫车污水净化处理回收利用装置，其特征在于：包括集污罐，所述集污罐通过水泵连接有过滤装置总成，所述过滤装置总成连接有清水箱，所述集污罐内设置有污水液位传感器，所述清水箱内设置有清水液位传感器，所述水泵连接有净化控制器，所述净化控制器的信号输入端与所述污水液位传感器和所述清水液位传感器的信号输出端连接;所述过滤装置总成包括多个并列设置的袋式过滤器;与传统洗扫车相比，本实用新型可以实时监测集污罐与清水箱内的水位情况，并根据监测到的水位情况对集污罐内的污水进行净化处理和回收利用，增加了洗扫车的作业时间，提高了洗扫车的工作效率，具有一定的环保作用。
