申请日2017.05.05
公开(公告)日2017.07.25
IPC分类号B23K37/053
摘要
本发明公开了一种用于污水处理的管道对接装置，包括固定架体、支撑托架体和升降组件，支撑托架体设置有两个，两个支撑托架体均包括滑槽框、支撑杆和托架板，两个支撑杆分别位于两个滑槽框的相远离端，托架板通过支撑杆与滑槽框相连接，两个托架板上均设置有弧形卡块，支撑托架体的下方设置有缓冲块，支撑托架体通过缓冲块与固定架体相连接，升降组件与固定架体相连接，升降组件包括固定卡块、升降气缸和两个升降滑槽。本发明实用性强，结构设计合理，操作便捷，使得管道之间的对接更加的精准，从而便于管道之间的焊接，提高管道焊接后的质量，提高管道之间的连接紧密性能，避免污水传输过程中出现泄漏，有效提高了综合利用率。
权利要求书
1.一种用于污水处理的管道对接装置，其特征在于：包括固定架体、支撑托架体和升降组件，所述支撑托架体设置有两个，两个所述支撑托架体左右并排设置在所述固定架体的上方，两个所述支撑托架体均包括滑槽框、支撑杆和托架板，两个所述支撑杆分别位于两个所述滑槽框的相远离端，所述托架板通过所述支撑杆与所述滑槽框相连接，两个所述托架板上均设置有弧形卡块，所述支撑托架体的下方设置有缓冲架，所述支撑托架体通过所述缓冲架与所述固定架体相连接，所述升降组件与所述固定架体相连接，所述升降组件包括固定卡块、升降气缸和两个升降滑槽，所述固定卡块与所述固定架体固定连接，所述升降气缸与所述固定卡块卡紧固定，所述升降气缸的活塞杆与两个所述滑槽框相连接，两个所述升降滑槽对称设置在所述升降气缸的左右两侧。
2.根据权利要求1所述的一种用于污水处理的管道对接装置，其特征在于：所述缓冲架包括上安装板、下固定块和弹性缓冲杆，所述上安装板位于位于两个所述滑槽框的下方，所述弹性缓冲杆均匀设置在所述上安装板和下固定块之间，两个所述升降滑槽均穿过所述上安装板与所述下固定块固定连接。
3.根据权利要求2所述的一种用于污水处理的管道对接装置，其特征在于：所述上安装板的底面上均匀设置有凸块，所述弹性缓冲杆的顶端与所述凸块相连接，所述弹性缓冲杆的底端通过连接块与所述下固定块固定连接。
4.根据权利要求2所述的一种用于污水处理的管道对接装置，其特征在于：所述上安装板的前端面上设置有两个限位辊，所述限位辊通过固定框与所述上安装板固定连接，所述固定框的底面设置有安装槽，所述限位辊位于所述安装槽内，且与所述固定框转动连接。
5.根据权利要求1所述的一种用于污水处理的管道对接装置，其特征在于：两个所述托架板之间通过连接架相连接，所述连接架包括连接板和支撑柱，所述连接板的顶面上对称设置有两个所述支撑柱，所述连接板通过所述支撑柱与所述托架板相连接。
6.根据权利要求5所述的一种用于污水处理的管道对接装置，其特征在于：所述托架板的顶面中心处设置有限位框，所述限位框通过连接杆与所述托架板固定连接。
7.根据权利要求1所述的一种用于污水处理的管道对接装置，其特征在于：所述支撑杆通过连接螺栓与所述托架板固定连接。
8.根据权利要求1所述的一种用于污水处理的管道对接装置，其特征在于：所述滑槽框的前后两侧壁上均设置有限位块，所述升降滑槽的前后两端面上均设置有限位槽，所述限位槽与所述限位块相匹配，所述滑槽框通过所述限位块限位卡接在所述限位槽内，沿所述升降滑槽上下移动。
9.根据权利要求8所述的一种用于污水处理的管道对接装置，其特征在于：所述限位块与所述滑槽框之间形成卡槽，所述升降气缸的活塞杆的端部设置有扣块，所述扣块通过卡槽与所述滑槽框卡接。
说明书
一种用于污水处理的管道对接装置
技术领域
本发明涉及一种用于污水处理的管道对接装置。
背景技术
在城市的形成和发展中，河流作为重要的资源和环境载体，关系到城市生存，制约着城市发展，是影响城市风格和美化城市环境的重要因素。城市河流具有供应水源、提供绿地、保护环境、交通运输和文化教育等各项生态功能。在城市的建设、拓展城市空间发展方面显示出不可替代的意义。而随着我国城市化步伐的加快，河流两岸土地开发利用，城市河流功能遭到损害，大量工业、生活污水不经处理直接排入河中，造成河水污染，水质恶化，河流生态环境遭到破坏。在污水处理系统中，污水传送过程中对于管道的密封性能有严格的要求，但是现有的管道在对接是会出现偏差，从而影响管道之间的焊接质量，造成污水在传输过程中出现渗漏。
发明内容
本发明目的在于解决现有技术中存在的上述技术问题，提供一种用于污水处理的管道对接装置，结构设计合理，操作便捷，使得管道之间的对接更加的精准，从而便于管道之间的焊接，提高管道焊接后的质量，提高管道之间的连接紧密性能，避免污水传输过程中出现泄漏。
为了解决上述技术问题，本发明采用如下技术方案：

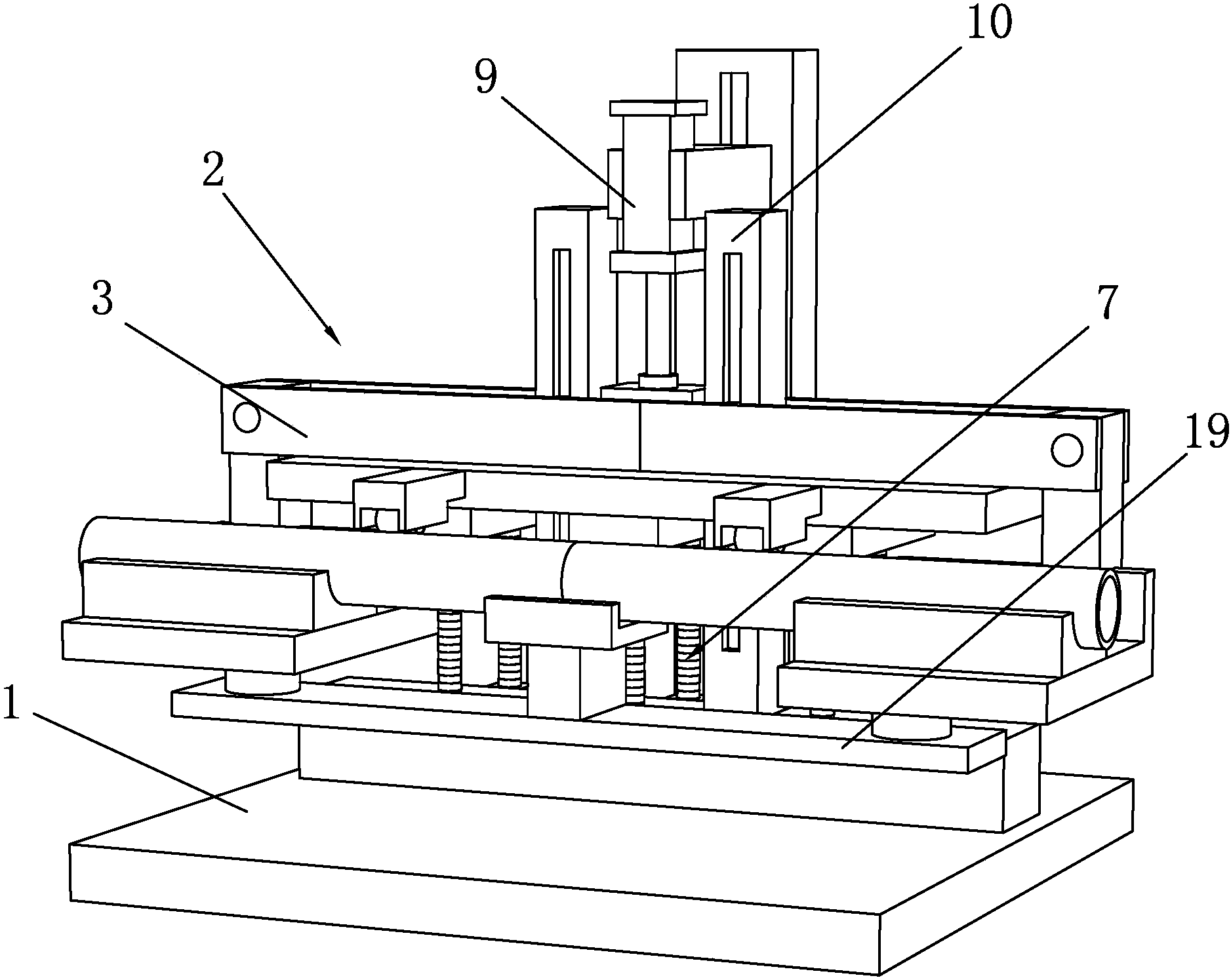

一种用于污水处理的管道对接装置，其特征在于：包括固定架体、支撑托架体和升降组件，支撑托架体设置有两个，两个支撑托架体左右并排设置在固定架体的上方，两个支撑托架体均包括滑槽框、支撑杆和托架板，两个支撑杆分别位于两个滑槽框的相远离端，托架板通过支撑杆与滑槽框相连接，两个托架板上均设置有弧形卡块，支撑托架体的下方设置有缓冲架，支撑托架体通过缓冲架与固定架体相连接，升降组件与固定架体相连接，升降组件包括固定卡块、升降气缸和两个升降滑槽，固定卡块与固定架体固定连接，升降气缸与固定卡块卡紧固定，升降气缸的活塞杆与两个滑槽框相连接，两个升降滑槽对称设置在升降气缸的左右两侧。
进一步，缓冲架包括上安装板、下固定块和弹性缓冲杆，上安装板位于位于两个滑槽框的下方，弹性缓冲杆均匀设置在上安装板和下固定块之间，两个升降滑槽均穿过上安装板与下固定块固定连接，上安装板和下固定板的设计可以便于弹性缓冲杆的安装，同时上安装板又可以对两个滑槽框的底部进行支撑，使得整体结构更加的牢固，设计更紧凑合理。
进一步，上安装板的底面上均匀设置有凸块，弹性缓冲杆的顶端与凸块相连接，弹性缓冲杆的底端通过连接块与下固定块固定连接，凸块的设计可以便于弹性缓冲杆与上安装板之间的固定连接，连接块的设计可以便于弹性缓冲杆与下固定块之间的固定连接。
进一步，上安装板的前端面上设置有两个限位辊，限位辊通过固定框与上安装板固定连接，固定框的底面设置有安装槽，限位辊位于安装槽内，且与固定框转动连接，限位辊的设计不仅可以对管道进行限位夹紧，而且又可以便于管道的转动，更便于管道口之间的焊接，操作更加的方便，固定框的设计可以便于限位辊与上安装板之间的安装固定。
进一步，两个托架板之间通过连接架相连接，连接架包括连接板和支撑柱，连接板的顶面上对称设置有两个支撑柱，连接板通过支撑柱与托架板相连接，连接架的设计可以便于两个托架板之间的固定连接，提高整个结构的稳定性能，同时也可以确保两个托架板在同一水面上，从而提高管道之间的对接精准性能。
进一步，托架板的顶面中心处设置有限位框，限位框通过连接杆与托架板固定连接，限位框的设计可以对两个管道的对接口处进行支撑，从而便于焊接装置对两管道接口处的焊接，提高操作精准度，连接杆的设计可以便于限位框与托架板之间的连接固定。
进一步，支撑杆通过连接螺栓与托架板固定连接，连接螺栓的设计可以使得支撑杆与托架板之间的安装更加的牢固，连接灵活，便于实际的拆卸和更换。
进一步，滑槽框的前后两侧壁上均设置有限位块，升降滑槽的前后两端面上均设置有限位槽，限位槽与限位块相匹配，滑槽框通过限位块限位卡接在限位槽内，沿升降滑槽上下移动，限位块和限位槽的设计可以便于滑槽框与升降滑槽之间的限位卡接，结构合理，对滑槽框的移动起到引导作用，使得滑槽框的上下移动更加的平稳，有效避免滑槽框上下移动时出现偏差，影响管道的对接效果。
进一步，限位块与滑槽框之间形成卡槽，升降气缸的活塞杆的端部设置有扣块，扣块通过卡槽与滑槽框卡接，整体结构设计合理，安装操作便捷。
本发明由于采用了上述技术方案，具有以下有益效果：
本发明将两个管道分别放置在托架板的弧形卡块上，确保两管道之间的连接口对接平齐，同时通过限位辊对两管道限位卡紧，确保两管道之间的对接精准度，避免管道口之间发生错位，从而便于两个管道之间焊接或固定，结构设计合理，操作便捷，确保管道连接后的密封性能，避免在后续管道使用中出现渗漏情况，影响污水的处理速率，造成环境的污染，并且通过升降气缸带动支撑托架体的上下移动，从而根据不同操作者的最佳操作高度进行管道对接口高度的调整，设计更加的人性化，更便于实际的操作，同时当相邻管道对接装置上的管道之间互相对接固定时，两个管道对接装置上的升降组件均开启，升降气缸通过活塞杆带动滑槽框在升降滑槽上上下移动，保证两管道对接装置上的管道对接口再同一水平面上，从而便于后续的焊接操作。
本发明实用性强，结构设计合理，操作便捷，使得管道之间的对接更加的精准，从而便于管道之间的焊接，提高管道焊接后的质量，提高管道之间的连接紧密性能，避免污水传输过程中出现泄漏，有效提高了综合利用率。
