申请日2017.04.17
公开(公告)日2017.12.01
IPC分类号C02F11/04
摘要
本实用新型公开了一种厌氧型污泥发酵床，包括真空泵和装置外壳，所述装置外壳的上部表面的右侧焊接有保护外壳，所述保护外壳的上部焊接有保护盖帽，所述装置外壳的右侧面安装有后门，所述后门的外表面中部安装有锁定装置，所述装置外壳的内部下侧焊接有下横梁，所述装置外壳的上部焊接有上横梁，所述上横梁和下横梁的上部安装有滑轮，所述上横梁上部安装的滑轮的上部安装有上发酵板，所述下横梁上部安装的滑轮的上部安装有下发酵板，所述保护外壳的内部安装有真空泵，所述真空泵的上方安装有散热风扇。该厌氧型污泥发酵床，通过装置外壳形成的密闭空间，同时真空泵抽取装置内部的氧气，从而达到一个比较适宜的环境，操作简单，便捷。
权利要求书

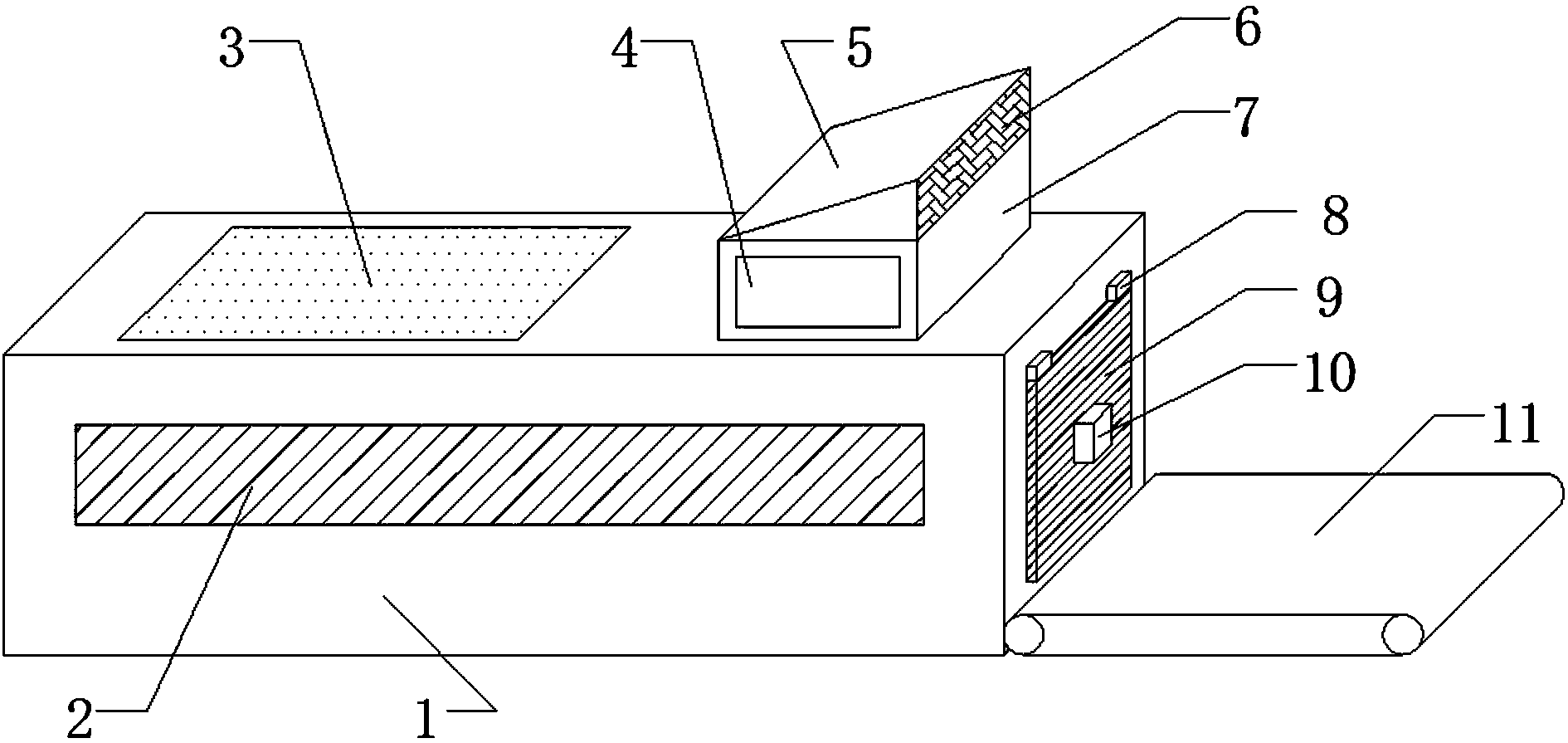

1.一种厌氧型污泥发酵床，包括真空泵(12)和装置外壳(1)，其特征在于：所述装置外壳(1)的正面的上部切割安装有观察窗(2)，所述装置外壳(1)的上部表面的左侧切割安装有照明窗(3)，所述装置外壳(1)的上部表面的右侧焊接有保护外壳(7)，所述保护外壳(7)的上部焊接有保护盖帽(5)，所述保护盖帽(5)的右侧切割有散热口(6)，所述装置外壳(1)的右侧面安装有后门(9)，所述后门(9)的外表面中部安装有锁定装置(10)，所述装置外壳(1)的右侧安装有传送带(11)，所述装置外壳(1)的内部下侧焊接有下横梁(17)，所述装置外壳(1)的上部焊接有上横梁(16)，所述上横梁(16)和下横梁(17)的上部安装有滑轮(22)，所述上横梁(16)上部安装的滑轮的上部安装有上发酵板(14)，所述下横梁(17)上部安装的滑轮的上部安装有下发酵板(15)，所述保护外壳(7)的内部安装有真空泵(12)，所述真空泵(12)的上方安装有散热风扇(13)。
2.根据权利要求1所述的一种厌氧型污泥发酵床，其特征在于：所述散热风扇(13)通过两侧的连杆与保护盖帽(5)的下表面连接。
3.根据权利要求1所述的一种厌氧型污泥发酵床，其特征在于：所述后门(9)通过上边缘焊接的铰链(8)与装置外壳(1)连接，所述后门(9)的内侧边缘安装有橡胶密封条且装置外壳(1)的左侧面的外壳安装有前门。
4.根据权利要求1所述的一种厌氧型污泥发酵床，其特征在于：所述上横梁(16)的下部焊接有若干根连接杆(21)，所述连接杆(21)的下端安装有加热板(20)。
5.根据权利要求1所述的一种厌氧型污泥发酵床，其特征在于：所述上发酵板(14)的下部安装有上挡水板(18)，所述下发酵板(15)的下部安装有下挡水板(19)，且所述上挡水板(18)和下挡水板(19)安装在装置外壳(1)内部切割的导槽中。
6.根据权利要求1所述的一种厌氧型污泥发酵床，其特征在于：所述上发酵板(14)和下发酵板(15)的板身切割有若干细通孔，所述保护外壳(7)的正面切割安装有工作门(4)。
说明书
一种厌氧型污泥发酵床
技术领域
本实用新型属于生物发酵领域，具体涉及一种厌氧型污泥发酵床。
背景技术
随着我国污水处理率和污水处理程度的不断提高，城市污泥产量也逐年增加。城市污泥经浓缩脱水处理后含水率仍有80%左右，体积庞大，且污水中去除的污染物大部分集聚在污泥之中，大量的城市污泥若不加以妥善处置，将会造成严重的二次污染。目前，污泥处置的方法主要有填埋、土地利用和焚烧等。直接填埋将会占用大量土地，同时会产生渗滤液污染地下水;土地利用则因运输量大、分散困难、容易污染地下水而受到很大限制;直接焚烧也会因为含固率低而导致热值太低，需耗费大量辅助燃料，显著增加处理成本。因此，对城市污泥进行干化处理、降低污泥含水率，是解决目前在污泥处置过程中所遇到的许多问题的关键。所以需要一种比较合适的发酵床来解决这个问题。
实用新型内容
本实用新型的目的在于提供一种厌氧型污泥发酵床，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种厌氧型污泥发酵床，包括真空泵和装置外壳，所述装置外壳的正面的上部切割安装有观察窗，所述装置外壳的上部表面的左侧切割安装有照明窗，所述装置外壳的上部表面的右侧焊接有保护外壳，所述保护外壳的上部焊接有保护盖帽，所述保护盖帽的右侧切割有散热口，所述装置外壳的右侧面安装有后门，所述后门的外表面中部安装有锁定装置，所述装置外壳的右侧安装有传送带，所述装置外壳的内部下侧焊接有下横梁，所述装置外壳的上部焊接有上横梁，所述上横梁和下横梁的上部安装有滑轮，所述上横梁上部安装的滑轮的上部安装有上发酵板，所述下横梁上部安装的滑轮的上部安装有下发酵板，所述保护外壳的内部安装有真空泵，所述真空泵的上方安装有散热风扇。
优选的，所述散热风扇通过两侧的连杆与保护盖帽的下表面连接。
优选的，所述后门通过上边缘焊接的铰链与装置外壳连接，所述后门的内侧边缘安装有橡胶密封条且装置外壳的左侧面的外壳安装有前门。
优选的，所述上横梁的下部焊接有若干根连接杆，所述连接杆的下端安装有加热板。
优选的，所述上发酵板的下部安装有上挡水板，所述下发酵板的下部安装有下挡水板，且所述上挡水板和下挡水板安装在装置外壳内部切割的导槽中。
优选的，所述上发酵板和下发酵板的板身切割有若干细通孔，所述保护外壳的正面切割安装有工作门。
本实用新型的技术效果和优点：该厌氧型污泥发酵床，通过真空泵，实现了装置外壳内部密闭空间中低氧的环境，可以适应厌氧型污泥发酵所需要的条件，通过散热风扇，实现了对真空泵产生的热量进行散热，提高真空泵的运行效率，减少故障的发生概率，通过加热板，实现了对装置内部的加热，可以将装置内部的温度调整到最为合适的发酵的温度，通过挡水板，实现了污泥中水分的收集，防止水分影响污泥的发酵程度，通过传送带，实现了发酵板更加容易的取出进行作业。
