公开（公告）号CN106746365A
IPC分类号C02F9/14
摘要
本发明之目的是提供一种模块光催化生物膜污水处理装置，包括PLC控制器和依次连接的沉砂池、水解池、光催化生物反应池、生物絮凝反应池、固液分离池以及清水池，第一电磁阀、第二电磁阀、风机、第一风力射流器、第二风力射流器、超声波发生器、紫外消毒器、生物絮凝剂计量投加器、回流泵、模块光催化生物膜组件中的光催化发生器均与PLC控制器相连；本发明处理工艺合理、结构简单、体积小、投资成本低，生物膜集结生物量大、不易随水流流失，运行稳定，净化效率高、污泥减量化高达85%以上，运行费用低，经济和社会效益显著。
摘要
权利要求书

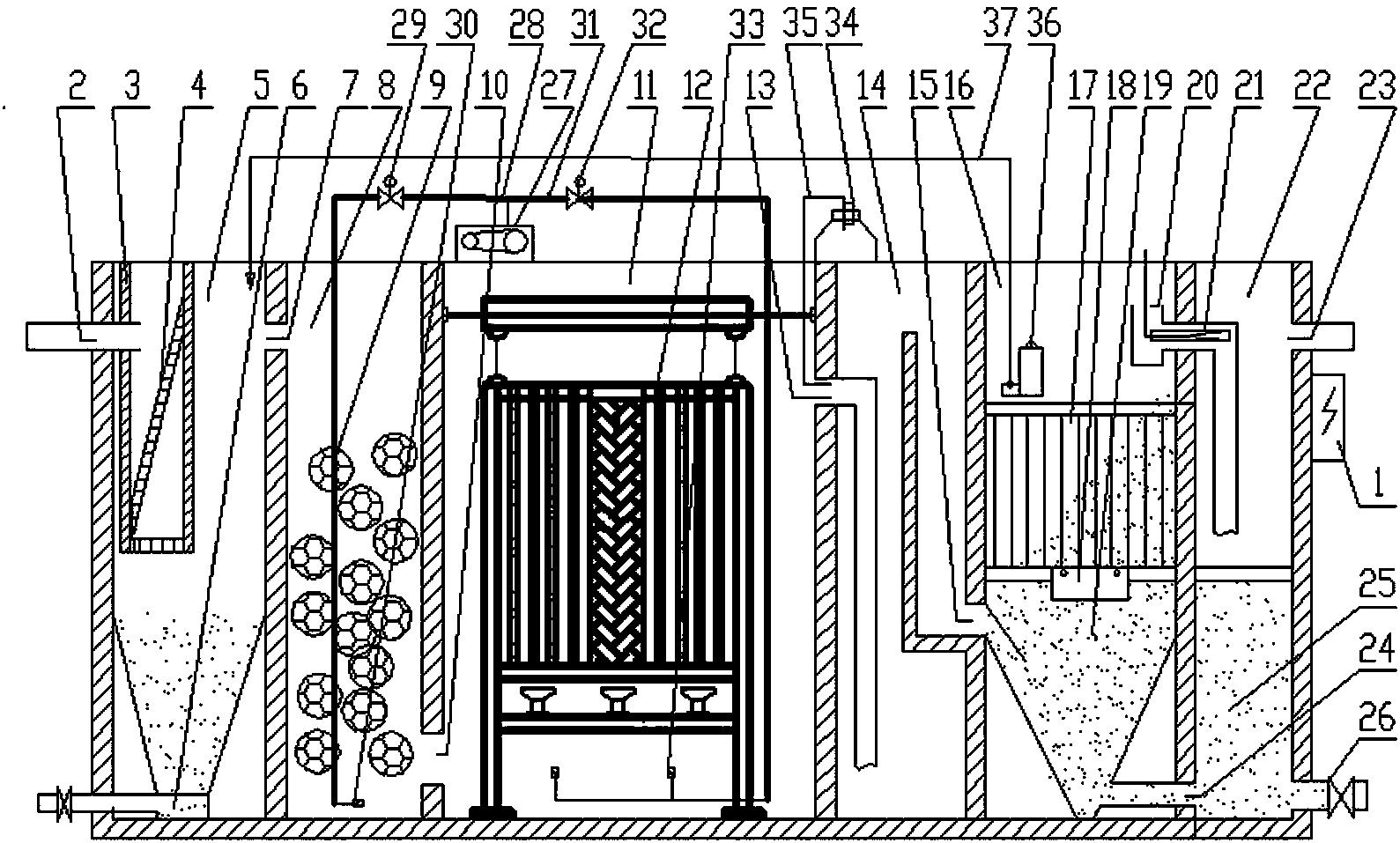

1.一种模块光催化生物膜污水处理装置，其特征是：包括PLC控制器（1）和依次连接的沉砂池（5）、水解池（8）、光催化生物反应池（11）、生物絮凝反应池（14）、固液分离池（16）以及清水池（22），沉砂池（5）的内上部设有格栅筐（3），格栅筐（3）的侧壁紧靠沉砂池（5）的侧壁，格栅筐（3）内装有斜向的格栅（4），沉砂池（5）与格栅筐（3）紧挨的侧壁上部设有与格栅筐（3）内格栅（4）上层连通的进水口（2），沉砂池（5）的侧壁下部设有排砂口，排砂口上装有伸出沉砂池（5）侧壁的排砂管（6），沉砂池（5）与水解池（8）的上部由共壁上的第一过水孔（7）连通，水解池（8）内装有生物球（9），水解池（8）下部内装有第一风力射流器（30），第一风力射流器（30）经第一风管（28）与风机（27）相连，第一风管（28）上装有第一电磁阀（29），水解池（8）与光催化生物反应池（11）共壁的下部经第二过水孔（10）连通，光催化生物反应池（11）内装有模块光催化生物膜组件（12），光催化生物反应池（11）内底部上层装有第二风力射流器（33），第二风力射流器（33）经第二风管（31）与风机（10）相连，第二风管（31）上装有第二电磁阀（32），光催化生物反应池（11）与生物絮凝反应池（14）的上部经共壁上的第一通孔连通，第一通孔上装有延伸至生物絮凝反应池（14）底部的第一过水导流管（13），生物絮凝反应池（14）的外部设有生物絮凝剂计量投加器（34），生物絮凝剂计量投加器（34）经絮凝剂投加管（35）与第一过水导流管（13）连通，生物絮凝反应池（14）与固液分离池（16）经共壁上的第三过水孔（15）与固液分离池（16）内下部的集泥斗（19）连通，固液分离池（16）上部内装有与沉砂池（5）经回流管（37）连通的回流泵（36），回流泵（36）下部在集泥斗（19）上口装有固液分离器（17），固液分离器（17）下边部装有超声波发生器（18），集泥斗（19）经过泥孔（24）与集泥池（25）下部内连通，集泥池（25）上部有与固液分离器（17）的底部平齐的清水池（22），固液分离池（16）与清水池（22）经上部的共壁上的第二通孔连通，第二通孔上装有有延伸至清水池（22）内底部的第二过水导流管（20），第二过水导流管（20）的管口内装有紫外消毒器（21），清水池侧壁的上部设有出水口（23），集泥池（25）的侧壁下部装有排泥管（26），第一电磁阀（29）、第二电磁阀（32）、风机（27）、第一风力射流器（30）、第二风力射流器（33）、超声波发生器（18）、紫外消毒器（21）、生物絮凝剂计量投加器（34）、回流泵（36）、模块光催化生物膜组件中的光催化发生器（12-7）均与PLC控制器（1）相连。
2.根据权利要求1所述的模块光催化生物膜污水处理装置，其特征是：所述格栅（4）的孔径小于10mm。
3.根据权利要求1所述的模块光催化生物膜污水处理装置，其特征是：所述生物球（9）包括相匹配的第一半球形壳体（9-1）和第二第二半球形壳体，构成生物球（9）的球形壳体，球形壳体腔内填充有生物固化海绵或陶粒（9-3），球形壳体外装有加固圈（9-4）和用固定加固圈（9-4）的固定销（9-2）。
4.根据权利要求3所述的模块光催化生物膜污水处理装置，其特征是：所述生物固化海绵（9-3）是经复合环境微生物菌剂溶液浸渍而成的，所述复合环境微生物菌剂溶液包括以下质量份数的酵母菌40%、芽孢杆菌20%、光合菌25%、巨大芽孢杆菌15%，加入菌剂质量10%的红糖，再加入10倍菌剂质量的不低于15℃的水，搅拌5分钟，即形成复合微生物菌剂溶液，将生物球9浸泡在复合环境微生物菌剂溶液中5分钟，捞出晾干即可。
5.根据权利要求1所述的模块光催化生物膜污水处理装置，其特征是：所述模块光催化生物膜组件（12）包括第一支架（12-1），第一支架（12-1）的上端装有连接吊环（12-2），底部装有橡塑垫板（12-8），连接吊环（12-2）经支架连接链（12-3）与悬浮漂固定板（12-10）连接，悬浮漂（12-4）经悬浮漂固定链（12-9）连接在一起，并固定在悬浮漂固定板（12-10）上，第一支架(12-1)的中央设有石墨烯混合纤维束(12-6)，石墨烯混合纤维束(12-6)的两侧均布有生物膜组件(12-5)，石墨烯混合纤维束(12-6)与生物膜组件(12-5)的下边设有光催化发生器(12-7)。
6.根据权利要求5所述的模块光催化生物膜污水处理装置，其特征是：所述生物膜组件(12-5)包括有由紧固螺丝(12-5-5)串联在一起的3个组合框架(12-5-1)，组合框架(12-5-1)上依次装有第一石墨烯纤维网(12-5-2)、生物固化海绵(12-5-3)和第二石墨烯纤维网(12-5-4)。
7.根据权利要求1所述的模块光催化生物膜污水处理装置，其特征是：所述的生物絮凝剂计量投加器(34)包括液体容器（34-1）和位于液体容器（34-1）上部的生物絮凝剂投加口（34-2），上部装有搅拌叶片伸至液体容器（34-1）内底部的搅拌器（34-4）和计量泵（34-5），絮凝剂投加管（35）经计量泵（34-5）延伸至液体容器（34-1）底部，自来水管（34-3）经生物絮凝剂投加口（34-2）伸入液体容器（34-1）内部。
8.根据权利要求1所述的模块光催化生物膜污水处理装置，其特征是：所述固液分离器（17）包括第二支架（17-1），第二支架（17-1）的顶部、底部分别装有上压条（17-2）、下压条（17-5），第二支架（17-1）上均布有斜管、异型管或直管立波填料（17-3），超声波发生器（18）通过连接器（17-4）与固液分离器（17）连接。
说明书
一种模块光催化生物膜污水处理装置
技术领域
本发明涉及废水处理设备，特别是一种模块光催化生物膜污水处理装置。
背景技术
水污染问题已经成为我国经济社会发展的最重要制约因素之一，引起国家和地方政府的高度重视。造成我国水污染的原因是多方面和高度复杂的，涉及资金投入严重不足、管理体制不完善、监管与绩效管理不到位、关键技术与成套设备缺乏自主发展等方面。因此，研发一种投资少、处理效率高、运行费用低、便于操作管理的治理设备，带动水污染控制与治理行业的技术升级和产业发展，为国家和地方水污染控制与治理规划和工程建设提供强有力的技术支撑势在必行。
发明内容
针对上述情况，为克服现有技术之不足，本发明之目的是提供一种模块光催化生物膜污水处理装置，可有效解决现有技术中污水处理设备投资高、处理效率低、运行费用高、操作管理繁琐的问题。
本发明解决的技术方案是，包括PLC控制器和依次连接的沉砂池、水解池、光催化生物反应池、生物絮凝反应池、固液分离池以及清水池，沉砂池的内上部设有格栅筐，格栅筐的侧壁紧靠沉砂池的侧壁，格栅筐内装有斜向的格栅，沉砂池与格栅筐紧挨的侧壁上部设有与格栅筐内格栅上层连通的进水口，沉砂池的侧壁下部设有排砂口，排砂口上装有伸出沉砂池侧壁的排砂管，沉砂池与水解池的上部由共壁上的第一过水孔连通，水解池内装有生物球，水解池下部内装有第一风力射流器，第一风力射流器经第一风管与风机相连，第一风管上装有第一电磁阀，水解池与光催化生物反应池共壁的下部经第二过水孔连通，光催化生物反应池内装有模块光催化生物膜组件，光催化生物反应池内底部上层装有第二风力射流器，第二风力射流器经第二风管与风机相连，第二风管上装有第二电磁阀，光催化生物反应池与生物絮凝反应池的上部经共壁上的第一通孔连通，第一通孔上装有延伸至生物絮凝反应池底部的第一过水导流管，生物絮凝反应池的外部设有生物絮凝剂计量投加器，生物絮凝剂计量投加器经絮凝剂投加管与第一过水导流管连通，生物絮凝反应池与固液分离池经共壁上的第三过水孔与固液分离池内下部的集泥斗连通，固液分离池上部内装有与沉砂池经回流管连通的回流泵，回流泵下部在集泥斗上口装有固液分离器，固液分离器下边部装有超声波发生器，集泥斗经过泥孔与集泥池下部内连通，集泥池上部有与固液分离器的底部平齐的清水池，固液分离池与清水池经上部的共壁上的第二通孔连通，第二通孔上装有有延伸至清水池内底部的第二过水导流管，第二过水导流管的管口内装有紫外消毒器，清水池侧壁的上部设有出水口，集泥池的侧壁下部装有排泥管，第一电磁阀、第二电磁阀、风机、第一风力射流器、第二风力射流器、超声波发生器、紫外消毒器、生物絮凝剂计量投加器、回流泵、模块光催化生物膜组件中的光催化发生器均与PLC控制器相连。
本发明处理工艺合理、结构简单、体积小、投资成本低，生物膜集结生物量大、不易随水流流失，运行稳定，净化效率高、污泥减量化高达85%以上，运行费用低，经济和社会效益显著。
