申请日2017.04.17
公开(公告)日2017.12.05
IPC分类号G05D11/13; C02F1/66
摘要
本实用新型公开了一种用于污水再生水的浊度控制装置，包括清水池和连接清水池与再生水回用点的再生水回用管路，还包括：中和水池，用于向所述再生水回用管路汇入中和水以稀释再生水回用管路中回用水的浊度;浊度监测器，用于实时监测所述再生水回用管路中回用水的浊度;控制模块，用于接收来自浊度监测器的监测数据并与预设值进行比较，且以比较结果为依据控制由中和水池汇入再生水回用管路中的中和水量。本实用新型实现浊度的实时监测，并根据监测数据和控制标准的对比结果，采取相应措施，进行快速调控，使其符合控制标准。
权利要求书
1.一种用于污水再生水的浊度控制装置，包括清水池和连接清水池与再生水回用点的再生水回用管路，其特征在于，还包括：
中和水池，用于向所述再生水回用管路汇入中和水以稀释再生水回用管路中回用水的浊度;
浊度监测器，用于实时监测所述再生水回用管路中回用水的浊度;
控制模块，用于接收来自浊度监测器的监测数据并与预设值进行比较，且以比较结果为依据控制由中和水池汇入再生水回用管路中的中和水量。
2.根据权利要求1所述浊度控制装置，其特征在于，所述再生水回用管路上顺水流方向依次设置再生水供水泵、第一电磁阀和第一流量计。
3.根据权利要求2所述浊度控制装置，其特征在于，所述再生水供水泵为潜水泵，置于所述清水池中。
4.根据权利要求1所述浊度控制装置，其特征在于，所述再生水回用管路上设有连接至浊度监测器的再生水支管。
5.根据权利要求2所述浊度控制装置，其特征在于，所述中和水池通过中和水管路接入再生水回用管路中，所述中和水管路上顺水流方向依次设置中和水供水泵、第二电磁阀和第二流量计，所述中和水供水泵接入并受控于控制模块。
6.根据权利要求5所述浊度控制装置，其特征在于，所述中和水供水泵为潜水泵，置于所述中和水池中。
7.根据权利要求5所述浊度控制装置，其特征在于，所述第二电池阀和中和水供水泵联动控制。
8.根据权利要求1所述浊度控制装置，其特征在于，所述控制模块为PLC控制器。
9.根据权利要求8所述浊度控制装置，其特征在于，还设有与所述PLC控制器连接的人机交互界面。
说明书
一种用于污水再生水的浊度控制装置
技术领域
本实用新型涉及水质监测及水污染控制领域，尤其涉及一种用于污水再生水的浊度控制方法。
背景技术
工业生产中产生的部分废水经过处理后回用于工业生产中，再生水的水质需要满足一定的要求才能回用。
专利：一种用于再生水厂原水水质的在线预警系统及其控制方法，指出利用在线监测设备监测水样PH、COD、TN、NH3-N、TP、SS六项水质指标，形成水质历史数据库，并构建神经网络模型，预测水质指标，并设定无警、轻警、中警、重警四个水质等级，根据不同等级采取水质监控及污水处理工艺调整方面的措施;专利：再生水厂出水水质在线监测与实时预测系统及其控制方法，指出根据氨氮浓度、化学需氧量、余氯量和粪大肠菌群相互间的生化反应获取待率定参数，通过生化反应获取构建水质预测模型，根据预测结果对水质监控设备和水质进行实时调整。
本申请发明人在实现本发明的过程中，发现现有技术中存在以下缺点和不足：1、虽然构建了预测模型实现提前预判，但是都是通过调整污水处理工艺来进行控制的，实际工作中，从调整工艺到实现污水水质指标的正常需要消耗较长的时间，无法起到立竿见影的效果;2、都没有明确说明如何通过调整污水处理工艺来进行控制。
实用新型内容
本实用新型提供一种用于污水再生水的浊度控制装置，实现浊度的实时监测，并根据监测数据和控制标准的对比结果，采取相应措施，进行快速调控，使其符合控制标准。
一种用于污水再生水的浊度控制装置，包括清水池和连接清水池与再生水回用点的再生水回用管路，还包括：
中和水池，用于向所述再生水回用管路汇入中和水以稀释再生水回用管路中回用水的浊度;
浊度监测器，用于实时监测所述再生水回用管路中回用水的浊度;
控制模块，用于接收来自浊度监测器的监测数据并与预设值进行比较，且以比较结果为依据控制由中和水池汇入再生水回用管路中的中和水量。
工业废水经过处理后储存于清水池中，通过再生水回用管路回用至再生水回用点，清水池中的再生水浊度需要低于一定标准才能回用，本实用新型中，浊度监测器实时监测回用水的浊度，并将检测数据传输给控制模块，控制模块将监测数据与预设标准进行比较，并以比较结果为依据控制由中和水池送入再生水回用管路的中和水量。本实用新型实时对再生水回用管路中的回用水进行浊度监测，当浊度超标时，中和水直接汇入再生水回用管路中，然后送入回用点，直接从回用管路中取样监测，中和水直接汇入回用管路中，数据更精确，中和水的用量更合理，且本实用新型的装置结构简单，搭建方便。
所述控制模块采用现有技术实现即可，优选地，所述控制模块为PLC控制器。PLC控制器直接采用市购产品，根据公知常识设定程序。
进一步优选地，还设有与所述PLC控制器连接的人机交互界面。所述人机交互界面可采用现有废水处理回用车间所用工控计算机，工控计算机所需软件均为本领域常用软件。
进一步设置工控计算机作为人机交互界面，可直接工控计算机上设置和调试，工控计算机将设置或调试信号传输给PLC控制器，再由PLC控制器对对应电磁阀和供水泵进行控制，实现远程监控。
所述浊度监测器为现有设备，可通过市购途径获得。
优选地，所述再生水回用管路上顺水流方向依次设置再生水供水泵、第一电磁阀和第一流量计。
进一步优选地，所述所述再生水供水泵为潜水泵，置于所述清水池中。
优选地，所述再生水回用管路上设有连接至浊度监测器的再生水支管。
由再生水支管将再生水回用管路中的回用水实时送入浊度监测器中进行浊度监测。

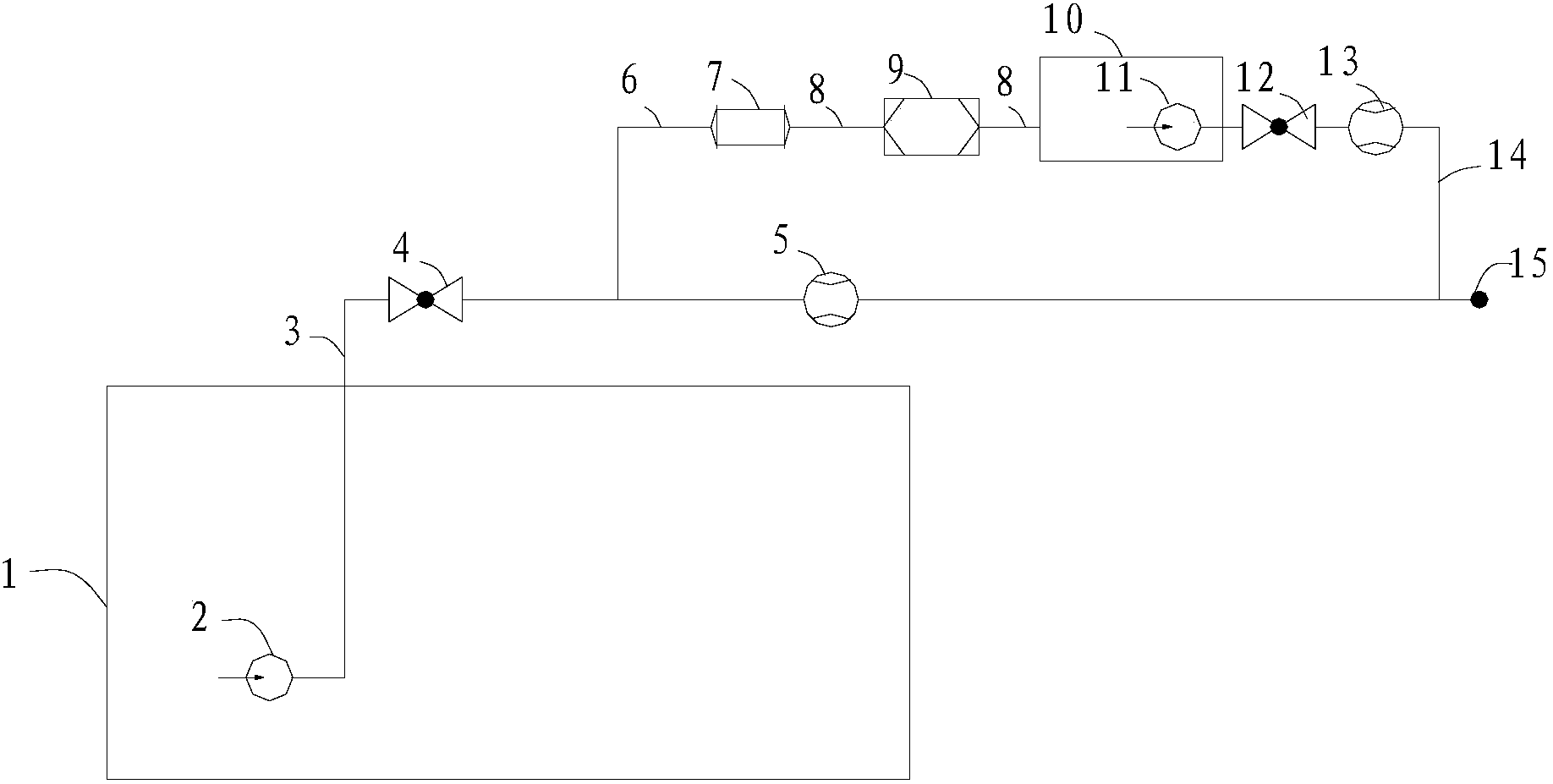

优选地，所述中和水池通过中和水管路接入再生水回用管路中，所述中和水管路上顺水流方向依次设置中和水供水泵、第二电磁阀和第二流量计，所述中和水供水泵接入并受控于控制模块。
进一步优选地，所述中和水供水泵为潜水泵，置于所述中和水池中。
优选地，所述第二电池阀和中和水供水泵联动控制。
浊度监测器通过传输线路接入控制模块，控制模块通过传输线路连接中和水供水泵。
再生水供水泵用于为浊度监测仪监测浊度提供再生水及再生水回用点用水时提供再生水;浊度监测装置用于实时监测清水池中再生水的浊度指标,并将监测数据发送至工控计算机，保存至工控计算机数据库;工控计算机用于接收浊度监测装置发送过来的监测数据，并将监测数据和控制标准进行对比，根据对比结果输出决策指令给中和水供水泵。
与现有技术相比，本实用新型具有如下有益效果：
本发明实现了污水再生水浊度指标的实时、准确监测，并在监测结果超出控制标准时，由工控计算机控制中和水供水泵开启，进行雨水或者自来水中和污水再生水，快速实现浊度指标符合控制标准，保证了出水水质。
