公开（公告）号CN106673376A
IPC分类号C02F9/14
摘要
本发明公开了一种医院用污水处理设备，所述进水管与调节箱连通，所述进水管上设有活性炭过滤器，所述水管通过第一水泵与沉淀箱连通，所述沉淀箱通过连通孔与消毒箱连通，所述消毒箱与臭氧进气管连通，所述水管通过第一水泵与曝气生物滤箱连通，所述曝气生物滤箱内设有承托层，所述承托层的上方设有滤料层，所述承托层和滤料层之间设有曝气管，所述承托层的下方设有反冲洗进水管和反冲洗进气管，所述曝气生物滤箱通过连通孔与净水箱连通，所述净水箱与出水管连通，所述出水管上设有第二水泵。本发明采用曝气生物过滤，良好的解决了医院污水的净化问题，出水水质好，运行简单、稳定，值得推广。

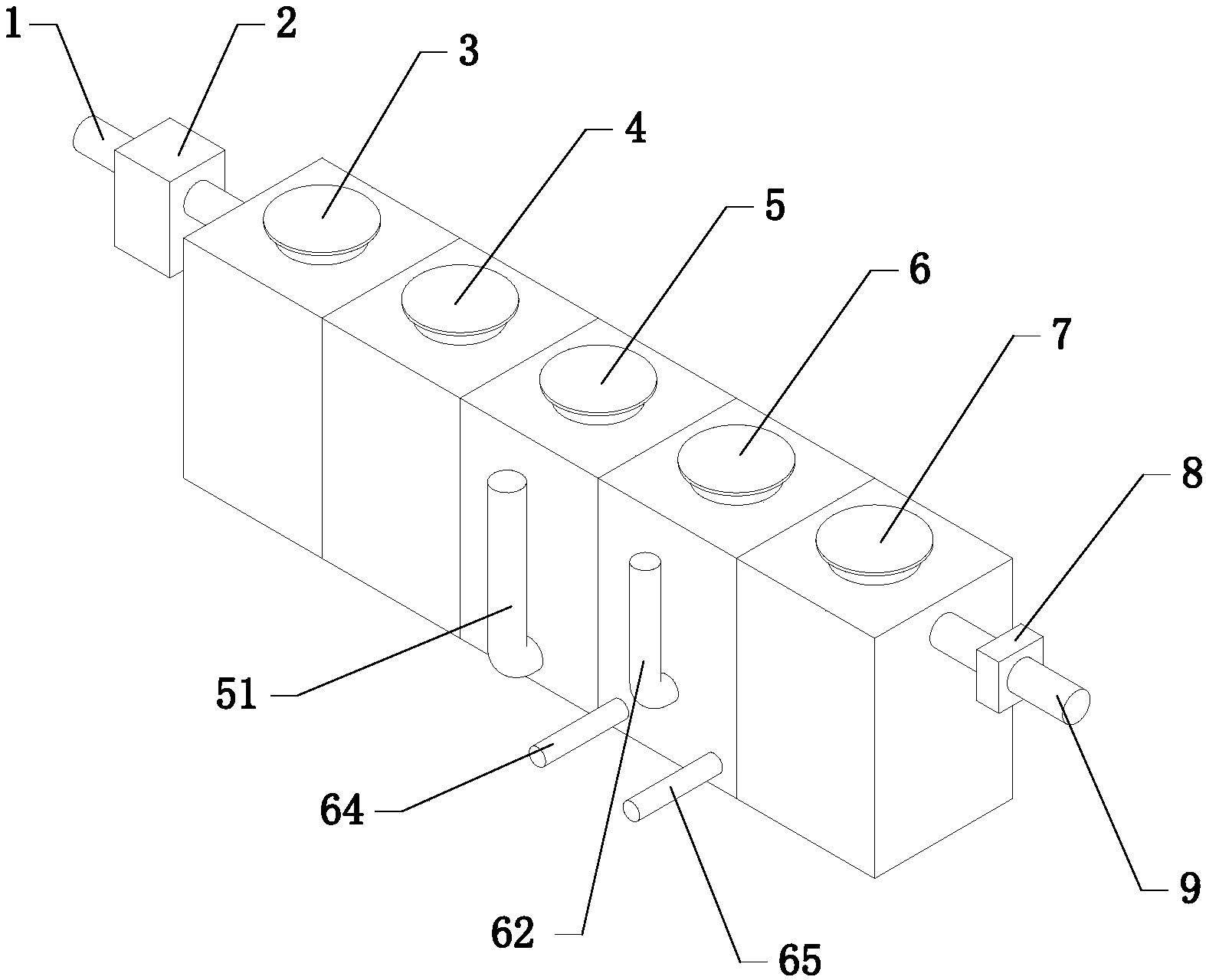

摘要附图
权利要求书
1.一种医院用污水处理设备，包括进水管(1)，其特征在于：所述进水管(1)与调节箱(3)连通，所述进水管(1)上设有活性炭过滤器(2)，所述调节箱(3)内设有第一水泵(31)和水管(32)，所述水管(32)通过第一水泵(31)与沉淀箱(4)连通，所述沉淀箱(4)通过连通孔与消毒箱(5)连通，所述消毒箱(5)与臭氧进气管(51)连通，所述消毒箱(5)内设有第一水泵(31)和水管(32)，所述水管(32)通过第一水泵(31)与曝气生物滤箱(6)连通，所述曝气生物滤箱(6)内设有承托层(61)，所述承托层(61)的上方设有滤料层(63)，所述承托层(61)和滤料层(63)之间设有曝气管(62)，所述承托层(61)的下方设有反冲洗进水管(64)和反冲洗进气管(65)，所述曝气生物滤箱(6)通过连通孔与净水箱(7)连通，所述净水箱(7)与出水管(9)连通，所述出水管(9)上设有第二水泵(8)。
2.根据权利要求1所述的一种医院用污水处理设备，其特征在于：所述调节箱(3)、沉淀箱(4)、消毒箱(5)、曝气生物滤箱(6)和净水箱(7)上盖与箱体设置为铰链连接，且上盖上分别设有观察窗。
3.根据权利要求1所述的一种医院用污水处理设备，其特征在于：所述水管(32)、反冲洗进水管(64)和反冲洗进气管(65)设置在承托层下方。
4.根据权利要求1所述的一种医院用污水处理设备，其特征在于：所述臭氧进气管(51)设置在消毒箱(5)的底部。
5.根据权利要求1所述的一种医院用污水处理设备，其特征在于：所述滤料层(63)设置为陶粒和沸石组成的双层滤料。
说明书
一种医院用污水处理设备
技术领域
本发明属于医用污水处理技术领域，具体涉及一种医院用污水处理设备。
背景技术
医疗污水主要是从医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。
曝气生物滤池是20世纪80年代末90年代初在普通生物滤池的基础上开发的一种新型污水处理新工艺。可去除SS、COD、BOD、硝化、脱氮、除磷、AOX等有毒物质。由于医疗污水的来源和成分都十分复杂，水质均一性差，而且含有大量的而病毒，病菌。目前现有的医疗废水处理设备结构简单，处理方式单一，大多只进行简单的消毒即进行排放，存在很大的安全隐患，同时对环境造成污染。现设计一种医院用污水处理设备，采用曝气生物过滤，良好的解决了医院污水的净化问题，出水水质好，运行简单、稳定。
发明内容
本发明的目的在于提供一种医院用污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种医院用污水处理设备，包括进水管，所述进水管与调节箱连通，所述进水管上设有活性炭过滤器，所述调节箱内设有第一水泵和水管，所述水管通过第一水泵与沉淀箱连通，所述沉淀箱通过连通孔与消毒箱连通，所述消毒箱与臭氧进气管连通，所述消毒箱内设有第一水泵和水管，所述水管通过第一水泵与曝气生物滤箱连通，所述曝气生物滤箱内设有承托层，所述承托层的上方设有滤料层，所述承托层和滤料层之间设有曝气管，所述承托层的下方设有反冲洗进水管和反冲洗进气管，所述曝气生物滤箱通过连通孔与净水箱连通，所述净水箱与出水管连通，所述出水管上设有第二水泵。
优选的，所述调节箱、沉淀箱、消毒箱、曝气生物滤箱和净水箱上盖与箱体设置为铰链连接，且上盖上分别设有观察窗。
优选的，所述水管、反冲洗进水管和反冲洗进气管设置在承托层下方。
优选的，所述臭氧进气管设置在消毒箱的底部。
优选的，所述滤料层设置为陶粒和沸石组成的双层滤料。
本发明的技术效果和优点：该医院用污水处理设备，使用时，将医院内的污水通过进水管输送至调节箱内，进水管上的活性炭过滤器将污水中一些漂浮物及大颗粒的泥沙等杂物过滤掉，调节箱内的污水通过第一水泵和水管进入沉淀箱进行沉淀，沉淀后的污水通过连通孔进入消毒箱，臭氧通过臭氧进气管进入消毒箱对污水进行消毒，消毒后的污水通过第一水泵和水管输送至曝气生物滤箱的底部，污水侵入滤料层，滤料层中的微生物及生物酶和曝气管通入的空气很好的将污水中的去除SS、COD、BOD、硝化、脱氮、除磷、AOX、有机物等有毒物质，净化后的水通过连通孔进入净水箱，净水箱内的水通过第二水泵和出水管输送出去，滤料层在工作过程中，滤料层会截留部分悬浮物、胶体颗粒和微生物膜，增加了曝气生物过滤的阻力，运行一定时间后，通过反冲洗进水管和反冲洗进气管对滤料层进行清洗；本发明采用曝气生物过滤，良好的解决了医院污水的净化问题，出水水质好，运行简单、稳定，值得推广。
