申请日2017.03.17
公开(公告)日2017.10.03
IPC分类号C02F9/14; C02F1/52
摘要
本实用新型提供了一种集成铁屑过滤反应器与生化反应器的污水处理装置，属于污水处理技术领域。颜料污水进入铁屑过滤反应器，在污水中与酸混合;可生化性的污水自流入一沉池;从一沉池出来的污水自流入1#中间水池;污水和营养盐提升至厌氧VTBR中，厌氧VTBR出水自流至2#中间水池;缓冲混合的污水用提升泵提升至好氧VTBR;夹带活性污泥的出水自流至二沉池，对活性污泥进行沉淀;二沉池上清液自流进入fenton氧化反应器，fenton氧化反应器的出水、外加碱和助凝剂一并流入三沉池;三沉池的上清液经清水池排出。该污水处理装置通过两套反应器的结合，突出铁屑过滤反应器的物化能力，提高VTBR反应器生化的处理效率。

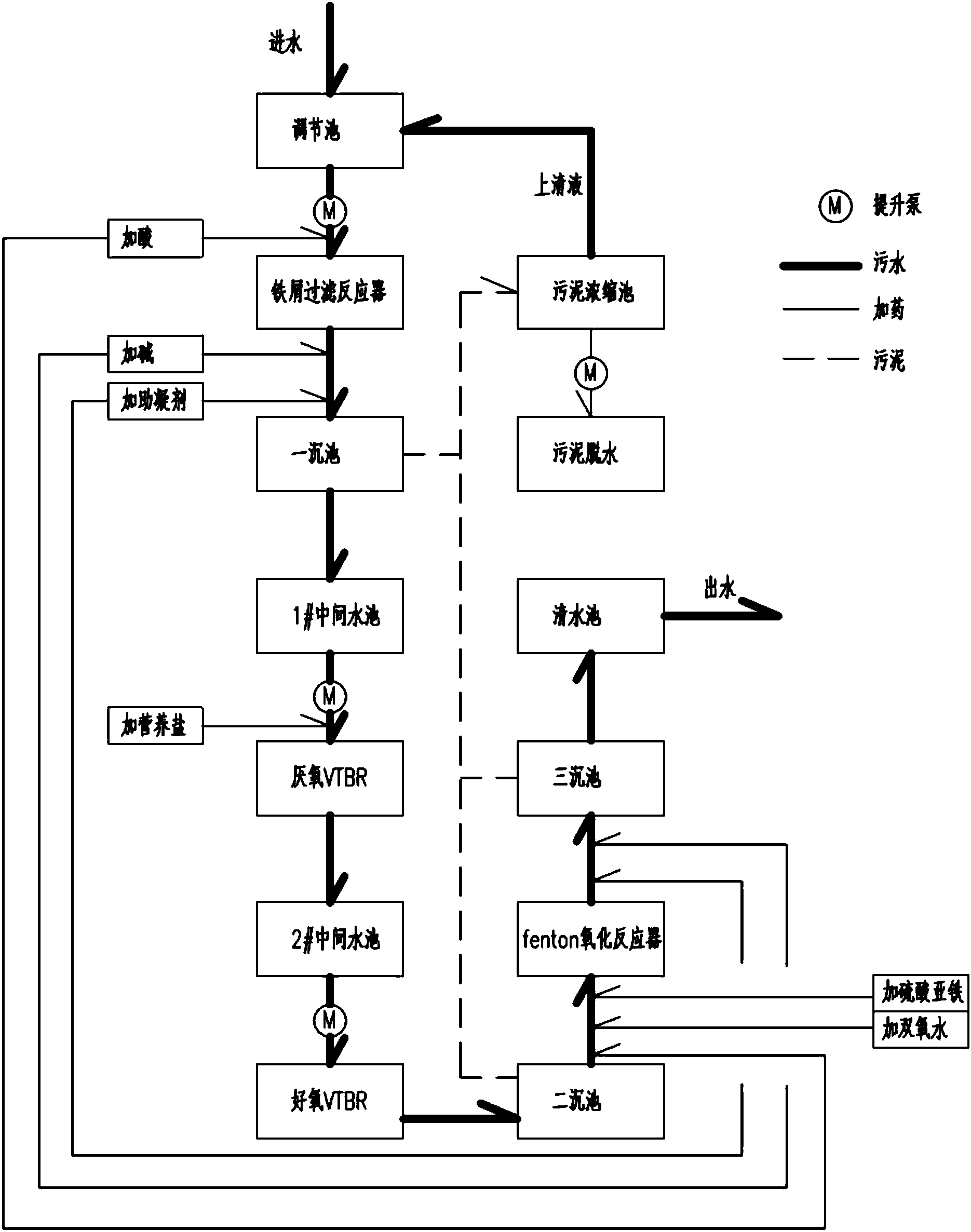

摘要附图
权利要求书
1.一种集成铁屑过滤反应器与生化反应器的污水处理装置，其特征在于，所述的污水处理装置包括调节池、铁屑过滤反应器、一沉池、1#中间水池、厌氧VTBR、2#中间水池、好氧VTBR、二沉池、fenton氧化反应器、三沉池、清水池和污泥浓缩池;
所述的调节池与铁屑过滤反应器通过提升泵连接，碱液通过管路加入铁屑过滤反应器;铁屑过滤反应器与一沉池连通，碱和助凝剂通过管路加入一沉池，调节池内的污水经提升泵依次进入铁屑过滤反应器、一沉池，在碱和助凝剂作用下，铁盐沉淀;一沉池与1#中间水池连通，污水在1#中间水池缓冲混合;1#中间水池通过提升泵与厌氧VTBR入水口连通，厌氧VTBR出水口与2#中间水池连通，营养盐通过管路加入厌氧VTBR，污水在2#中间水池缓冲混合;2#中间水池通过提升泵与好氧VTBR入水口连通，好氧VTBR与二沉池连通，夹带活性污泥的出水从好氧VTBR的出水口自流至二沉池，活性污泥沉淀;二沉池、enton氧化反应器、三沉池、清水池依次通过管路连通，二沉池中的上清液进入fenton氧化反应器后，fenton氧化反应器出水流入三沉池，铁盐沉淀后，流入清水池;
所述的一沉池、二沉池和三沉池均与污泥浓缩池连通，污泥浓缩池与调节池连接，构成污水处理装置的循环体系。
说明书
一种集成铁屑过滤反应器与生化反应器的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种集成铁屑过滤反应器与生化反应器的污水处理装置。
背景技术
颜料废水是工业废水处理的一大难题。有机颜料废水水质具有高酸度、高COD、高色度、高含盐量、有机物难生化降解的特点，同时存在间歇性排放、水质水量随时间变化较大等问题。目前用于处理颜料生产废水的方法主要分为生化法和物化法。生化法主要有活性污泥法、生物接触氧化法、SBR、UASB、复合生物滤池等;物化法主要有活性炭吸附、离子交换、溶剂萃取、膜分离、化学氧化、电渗析、絮凝法等。国内大多数颜料生产废水处理工艺均由上述处理方法组合而成。
实用新型内容
本实用新型目的是针对克服以上缺点，分别选择一种污水改性效果强的物化装置和一种氧气高利用率的生化装置进行组合，结合两种装置的优点，对颜料废水进行处理。
物化部分利用铁屑过滤反应器。生化部分利用垂直折流多功能生化反应器(VTBR)，含厌氧和好氧两部分(以下简称厌氧VTBR、好氧VTBR)。
避免颜料污水间歇排放对水质的干扰，先进入调节池进行污水均质。利用提升泵将污水提升至铁屑过滤反应器，提升过程中加入酸，增加污水中H+含量。再铁屑过滤反应器中，污水经过氧化还原反应后，H+含量降低，自流至一沉池。自流过程中加入碱和助凝剂，加碱是为后续生化进水pH保证在中性，随着pH的升高，水中铁盐会沉淀出来，加助凝剂保证沉淀效果良好。
本实用新型的技术方案：
一种集成铁屑过滤反应器与生化反应器的污水处理装置，其特征在于，所述的污水处理装置包括调节池、铁屑过滤反应器、一沉池、1#中间水池、厌氧VTBR、2#中间水池、好氧VTBR、二沉池、fenton氧化反应器、三沉池、清水池和污泥浓缩池;
所述的调节池与铁屑过滤反应器通过提升泵连接，碱液通过管路加入铁屑过滤反应器;铁屑过滤反应器与一沉池连通，碱和助凝剂通过管路加入一沉池，调节池内的污水经提升泵依次进入铁屑过滤反应器、一沉池，在碱和助凝剂作用下，铁盐沉淀;一沉池与1#中间水池连通，污水在在1#中间水池缓冲混合;1#中间水池通过提升泵与厌氧VTBR入水口连通，厌氧VTBR出水口与2#中间水池连通，营养盐通过管路加入厌氧VTBR，污水在2#中间水池缓冲混合;2#中间水池通过提升泵与好氧VTBR入水口连通，好氧VTBR与二沉池连通，夹带活性污泥的出水从好氧VTBR的出水口自流至二沉池，活性污泥沉淀;二沉池、enton氧化反应器、三沉池、清水池依次通过管路连通，二沉池中的上清液进入fenton氧化反应器后，fenton氧化反应器出水流入三沉池，铁盐沉淀后，流入清水池;
所述的一沉池、二沉池和三沉池均与污泥浓缩池连通，污泥浓缩池与调节池连接，构成污水处理装置的循环体系。
本实用新型的有益效果：
本实用新型的污水处理装置，其中铁屑过滤反应器，可以充分降低颜料污水色度，并使大分子有机物逐步分解为小分子，进而有效的提高了污水的可生化性，为后续生化处理做好基础。VTBR反应器高效率的用氧特性，很好的分解前一步骤污水中的小分子有机物。通过两套反应器的结合，突出了铁屑过滤反应器的物化能力，进一步提高了VTBR反应器生化的处理效率。
