申请日2017.03.27
公开(公告)日2017.05.31
IPC分类号E03C1/182; E03C1/264; E03C1/282
摘要
本发明公开了一种厨房排污水池，属于厨卫技术领域。本发明包括水池上部和水池下部;所述水池上部包括水池、挡圈固定环、锥形挡圈、连接管;所述水池下部包括底箱、箱门、滤筒、滤筒挡圈、滤板、出水管、底板;所述挡圈固定环通过外螺纹与水池上的内螺纹连接并压紧锥形挡圈的环形边;所述锥形挡圈由具有弹性的橡胶制成，其上开有均匀的切口;所述滤筒的底部和四周有均匀分布的滤孔;所述滤板上开有镂空的流水槽，在其中间设有滤筒挡圈。该装置可以将含有食物残渣的厨房污水或体积不大的厨房垃圾直接倒入其中，且不会堵塞水池。
权利要求书
1.一种厨房排污水池，包括水池上部和水池下部;所述水池上部包括水池、挡圈固定环、锥形挡圈、连接管;所述水池下部包括底箱、箱门、滤筒、滤筒挡圈、滤板、出水管、底板;其特征在于：所述挡圈固定环通过外螺纹与水池上的内螺纹连接并压紧锥形挡圈的环形边;所述锥形挡圈由具有弹性的橡胶制成，其上开有均匀的切口;所述滤筒的底部和四周有均匀分布的滤孔;所述滤板上开有镂空的流水槽，在其中间设有滤筒挡圈。
说明书
一种厨房排污水池
技术领域
本发明涉及厨卫技术领域，具体涉及一种厨房排污水池。
背景技术
厨房水池是我们日常生活中不可或缺的厨卫洁具，每个家庭都会配备，但当我们在水池中洗菜、涮碗时，菜叶或是一些剩余的饭菜会堵塞水池，虽然在水池里加上滤网会避免异物堵塞水池，但这些异物会留在水池内，事后又要花大力气将其清理出来。
在中国专利申请公开的申请号：201610351445.3的专利中公开了一种防堵塞的厨房水池，包括水池本体、出水口、出水管、排污管和筛板，出水口的底部安装有出水管，排污管安装在出水管的上端外壁上，出水管与排污管连通处的出水管内安装有筛板。该技术方案在一定程度上缓解了水池的堵塞，但是其出水管和排污管采用分叉式结构，不能保证所有的残渣都进入排污管，有些具有粘性的食物残渣可能会在筛网上堆积，最终堵塞在管道内，且该技术方案对于排污管排出的残渣没有设置合理的处理装置。
发明内容
针对上述问题，本发明提供了一种厨房排污水池，利用该装置可以将含有食物残渣的厨房污水或体积不大的厨房垃圾直接倒入水池中。
为了解决上述问题，本发明提供的方案为：

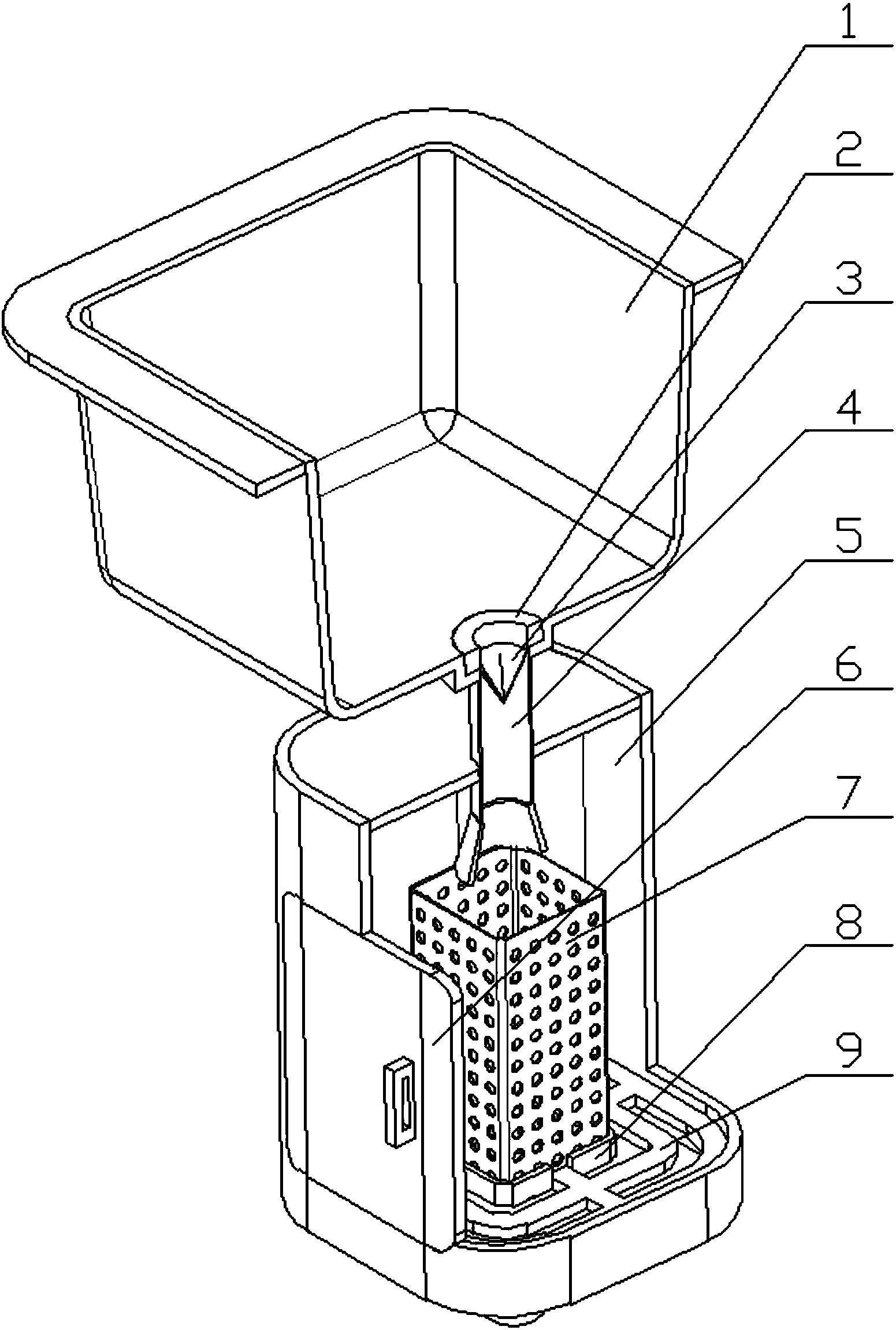

一种厨房排污水池，包括水池上部和水池下部;所述水池上部包括水池、挡圈固定环、锥形挡圈、连接管;所述水池下部包括底箱、箱门、滤筒、滤筒挡圈、滤板、出水管、底板;所述挡圈固定环通过外螺纹与水池上的内螺纹连接并压紧锥形挡圈的环形边;所述锥形挡圈由具有弹性的橡胶制成，其上开有均匀的切口;所述滤筒的底部和四周有均匀分布的滤孔;所述滤板上开有镂空的流水槽，在其中间设有滤筒挡圈。
与现有技术相比，本发明具有以下有益效果：
1.提供了一种厨房排污水池，可以将含有食物残渣的厨房污水或体积不大的厨房垃圾直接倒入其中，且不会堵塞水池;
2.该装置设置了用于收集厨房垃圾的滤筒，可以通过定期清理滤筒的方式防止长时间使用而引起的下水道堵塞;
3.该装置在水池的排水口设有锥形挡圈，在保证污水通过的同时还有效阻挡了下水道异味通过水池的排水口向室内散发。
