申请日2017.03.27
公开(公告)日2017.05.17
IPC分类号B01F1/00; B01F7/18; B01F15/00; B01F15/02; B01F13/10; B02C1/00
摘要

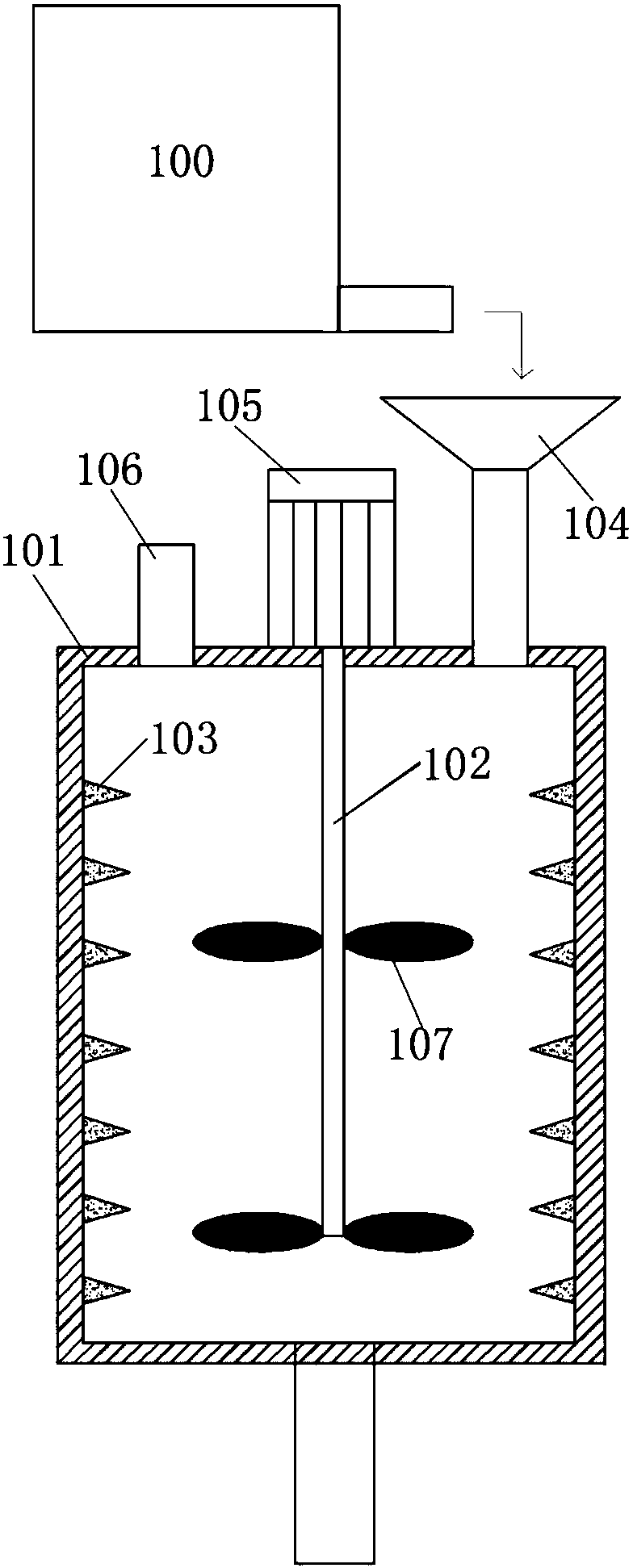

一种废水处理剂制备系统，包括处理剂输料装置和混合溶解装置，处理剂输料装置送出的固体处理剂进入到混合溶解装置中进行混合溶解，其特征是，混合溶解装置包括混合装置壳体、搅拌轴和撞击锥体，混合装置壳体的顶部分别连通有溶解液入口和固体处理剂入口料斗，由主电机驱动旋转的搅拌轴置于混合装置壳体中，其上固接由多个搅拌叶片，所述混合装置壳体的内壁上固接有多个撞击锥体。
权利要求书
1.一种废水处理剂制备系统，包括处理剂输料装置和混合溶解装置，处理剂输料装置送出的固体处理剂进入到混合溶解装置中进行混合溶解，其特征是，混合溶解装置包括混合装置壳体、搅拌轴和撞击锥体，混合装置壳体的顶部分别连通有溶解液入口和固体处理剂入口料斗，由主电机驱动旋转的搅拌轴置于混合装置壳体中，搅拌轴上固接由多个搅拌叶片，所述混合装置壳体的内壁上固接有多个撞击锥体;
所述处理剂输料装置包括固定于支架上的驱动电机、主壳体、传动圆柱、连杆、推料块、对接杆、上部破碎板、下部破碎板、第一滚绳轮和第二滚绳轮，传动圆柱的中心与驱动电机轴对接，传动圆柱上开设有多个与传动圆柱的圆心距离不同的螺纹孔，连杆的一端通过螺钉和螺纹孔固定在传动圆柱的外表面上，连杆的另一端与对接杆通过销轴连接。
2.根据权利要求1所述的一种废水处理剂制备系统，其特征是，所述搅拌轴竖直布置;主壳体的底部凸起有推料块容纳空间，对接杆的右侧一体成型地连接有水平的上滑杆和下滑杆，下滑杆穿过推料块容纳空间的壳体与设置在主壳体底部的推料块固接;容纳空间右侧顶壁上固接有弹性金属刮板，用于防止固体处理剂漏入推料块容纳空间中的弹性金属刮板的底端与推料块的上表面接触。
3.根据权利要求2所述的一种废水处理剂制备系统，其特征是，所述搅拌叶片共设置有4个2对;主壳体的两个侧壁内侧分别通过弹簧固接有固定破碎板，固定破碎板具有多个破碎锥钉，主壳体侧壁上旋入至少两个定位螺栓，用于调节固定破碎板水平位置的定位螺栓的末端与固定破碎板表面抵压接触，上滑杆穿过两侧的固定破碎板且其于主壳体内固接有下部破碎板，上滑杆的末端固接有水平的齿板，齿板上具有与其上方的齿轮啮合的直齿。
4.根据权利要求3所述的一种废水处理剂制备系统，其特征是，所述主电机安装于混合装置壳体的顶部;所述齿轮固接于水平的齿轮轴上，齿轮轴的两端由第一轴承座承接，第一轴承座通过第一支杆固接于地面上;2个固定破碎板和下部破碎板位于同一水平位置，下部破碎板的下方设置有水平的承料板，承料板固接于主壳体的前侧壁和后侧壁上，且承料板与主壳体的左侧壁和右侧壁之间留有供落料的间隙。
5.根据权利要求4所述的一种废水处理剂制备系统，其特征是，所述撞击锥体由钨合金材料制成;第二滚绳轮固接于滚绳轮转轴上，滚绳轮转轴承接于两端的第二轴承座中，第二轴承座通过第二支杆固接于主壳体的顶壁上，第一滚绳轮固接于齿轮轴上，钢丝绳的一端固接于第一滚绳轮上，其另一端绕于第二滚绳轮并穿过主壳体顶壁与上部破碎板固接;主壳体的上部侧壁上连通有落料管，落料管的末端承接有向下倾斜的落料板，落料板的两侧设置有侧沿，落料板的末端连通有出口位于上部破碎板上方的中间落料管;具有多个破碎锥钉的上部破碎板两侧固接有截面为矩形的破碎板滑杆，所述破碎板滑杆的末端卡合在主壳体内壁上的双滑轨的滑道中，且上部破碎板与落料板相平行;主壳体的底部连通有出料口;落料板的底面上还设置有帮助落料的电动振打器。
说明书
一种废水处理剂制备系统
技术领域
本发明涉及废水处理领域，具体涉及一种废水处理剂制备系统。
背景技术
在废水处理中，处理剂是必不可少的处理用品，废水处理剂按形态可以分为固体处理剂和液体处理剂，其中液体处理剂是利用溶解液对固体处理剂原料进行混合溶解后得到的液体状的处理剂。现有的液体处理剂在进行溶解混合后时往往混合效果有待改进，有的混合装置虽然可以达到比较好的混合效果，但时基本都以大耗电量为前提。
发明内容
针对上述问题，本发明提供一种废水处理剂制备系统。
本发明的目的采用以下技术方案来实现：
一种废水处理剂制备系统，包括处理剂输料装置和混合溶解装置，处理剂输料装置送出的固体处理剂进入到混合溶解装置中进行混合溶解，混合溶解装置包括混合装置壳体、搅拌轴和撞击锥体，混合装置壳体的顶部分别连通有溶解液入口和固体处理剂入口料斗，由主电机驱动旋转的搅拌轴置于混合装置壳体中，搅拌轴上固接由多个搅拌叶片，所述混合装置壳体的内壁上固接有多个撞击锥体;
所述处理剂输料装置包括固定于支架上的驱动电机、主壳体、传动圆柱、连杆、推料块、对接杆、上部破碎板、下部破碎板、第一滚绳轮和第二滚绳轮，传动圆柱的中心与驱动电机轴对接，传动圆柱上开设有多个与传动圆柱的圆心距离不同的螺纹孔，连杆的一端通过螺钉和螺纹孔固定在传动圆柱的外表面上，连杆的另一端与对接杆通过销轴连接。
本发明的有益效果为：该废水处理剂制备系统能够利用撞击锥体对混合溶解装置里的溶液进行二次撞击，是的混合效果更好，且耗电低，破碎效果好，具有很好的推广价值。
