申请日2017.03.07
公开(公告)日2017.05.17
IPC分类号E03F5/04; C02F1/32
摘要
本发明涉及一种水资源循环利用地漏，包括主包板和过滤装置，过滤装置设置于主包板上端面，主包板内设有水腔，水腔通过过滤装置与外界连通，水腔内设有紫外线杀菌装置;通过采用上述水流形成回路自动触发的杀菌灯从而对排水进行杀菌消毒，实现了水的再生、可持续循环使用，减少排放污水，降低水资源使用成本;使得公共泳池以及澡堂等对于水资源的消费成本;本发明提供的方案相对简单、实用，易于实施。
权利要求书
1.一种水资源循环利用地漏，其特征在于，包括主包板和过滤装置;所述过滤装置设置于所述主包板上端面;所述主包板内设有水腔，所述水腔通过所述过滤装置与外界连通;所述水腔内设有紫外线杀菌装置。
2.根据权利要求1所述的水资源循环利用地漏，其特征在于，所述紫外线杀菌装置为紫外线杀菌灯，所述紫外线杀菌灯分别设置于所述水腔内对称的两侧面上。
3.根据权利要求2所述的水资源循环利用地漏，其特征在于，所述地漏的出水口设置于所述紫外线杀菌灯之间的所述水腔的侧面上。
4.根据权利要求1所述的水资源循环利用地漏，其特征在于，所述过滤装置包括连接板、过滤网和过滤装置前部;所述过滤网设置于所述连接板和所述过滤装置前部之间;所述过滤装置前部和所述连接板均设有接水口。
5.根据权利要求4所述的水资源循环利用地漏，其特征在于，所述过滤网包括过滤细网和过滤粗网。
6.根据权利要求4所述的水资源循环利用地漏，其特征在于，所述连接板的接水口为喇叭形接水口;所述喇叭形接水口较宽面面向所述过滤网设置。
7.根据权利要求1所述的水资源循环利用地漏，其特征在于，还包括支架垫片;所述支架垫片分别设置于所述主包板底面两侧。
8.根据权利要求1所述的水资源循环利用地漏，其特征在于，还包括外电源接口;所述外电源接口外突出设置于所述水腔的外侧。
9.根据权利要求1所述的水资源循环利用地漏，其特征在于，还包括自动电源接口;所述自动电源接口设置于所述水腔内。
说明书
一种水资源循环利用地漏
技术领域
本发明属于地漏技术领域，具体涉及一种水资源循环利用地漏。
背景技术
现有的地漏产品在大型公共场所使用时，由单纯的不锈钢压制而成，经过酸洗表面处理，而后焊接组合而成，因为是一体性的产品所以由于使用频繁，且清理起来不方便，影响公众活动。且现在的地漏产品多为水流疏导，直接用于污水的排放，对于资源的浪费比较严重，像公共浴室，游泳池的使用水流，可以净化过后多次利用;并且现有的地漏产品结构相对复杂，安装难度大、成本较高。
发明内容
本发明设计了一种多层过滤防堵地漏结构，其解决了现有地漏排水浪费的问题。
为了解决上述存在的技术问题，本发明采用了以下方案：

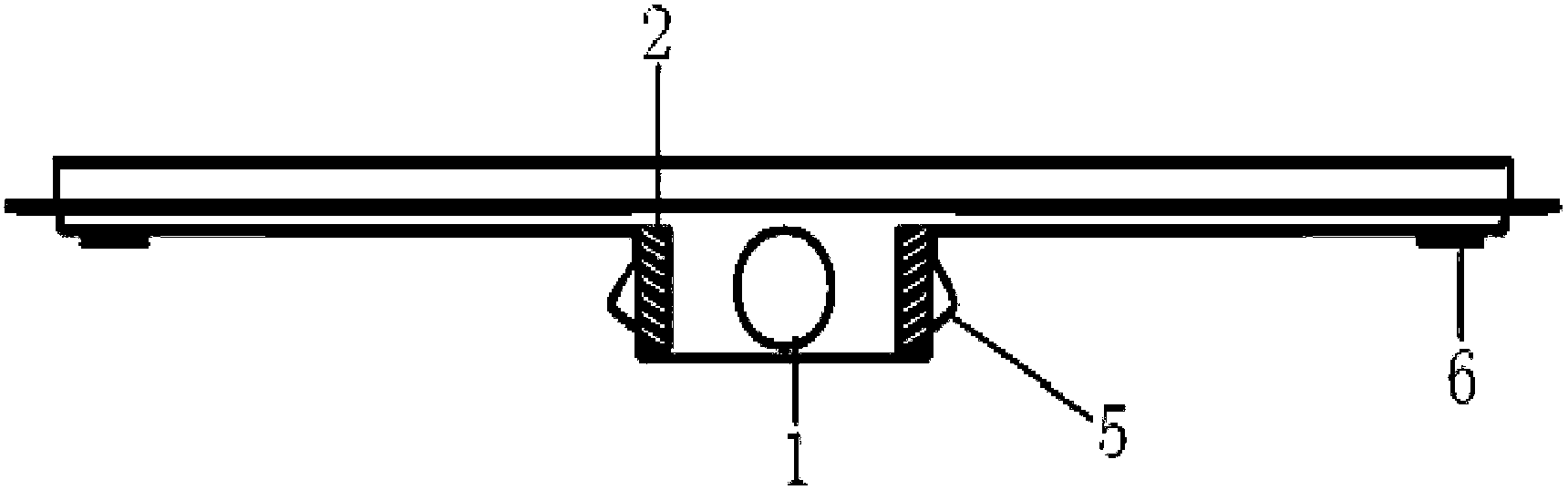

一种水资源循环利用地漏，包括主包板和过滤装置;过滤装置设置于主包板上端面;主包板内设有水腔，水腔通过过滤装置与外界连通;水腔内设有紫外线杀菌装置。
进一步地，紫外线杀菌装置为紫外线杀菌灯，紫外线杀菌灯分别设置于水腔内对称的两侧面上。
进一步地，地漏的出水口设置于紫外线杀菌灯之间的水腔的侧面上。
进一步地，过滤装置包括连接板、过滤网和过滤装置前部;过滤网设置于连接板和过滤装置前部之间;过滤装置前部和连接板均设有接水口。
进一步地，过滤网包括过滤细网和过滤粗网。
进一步地，连接板的接水口为喇叭形接水口;喇叭形接水口较宽面面向过滤网设置。
进一步地，还包括支架垫片;支架垫片分别设置于主包板底面两侧。
进一步地，还包括外电源接口;外电源接口外突出设置于水腔的外侧。
进一步地，还包括自动电源接口;自动电源接口设置于水腔内。
该发明提供的方案具有以下有益效果：
本发明提供的方案，通过采用上述水流形成回路自动触发的杀菌灯从而对排水进行杀菌消毒，实现了水的再生、可持续循环使用，减少排放污水，降低水资源使用成本;使得公共泳池以及澡堂等对于水资源的消费成本;本发明提供的方案相对简单、实用，易于实施。
