申请日2017.02.28
公开(公告)日2017.11.14
IPC分类号C02F1/66; B01F7/18
摘要
本实用新型公开了一种化工酸碱废水循环式收集处理装置，包括酸碱中和池和搅棒装置，所述搅棒装置包括搅棒I和搅棒II，且搅棒I和搅棒II均设在酸碱中和池内，所述酸碱中和池呈圆柱状结构，且酸碱中和池底端左右两侧分别设有进水口和出水口，本实用新型结构在酸碱中和池内设有搅棒I和搅棒II，充分的混合了酸碱废水，提高废水酸碱中和的效率，搅棒II上设有凸块，搅棒I与搅棒II相对转动时，彼此之间可以祛除表面的污垢，避免了废水中杂质沉积而造成堵塞的现象，此装置结构简单，提高了酸碱中和的效率，不易堵塞，便于拆装与维护，适合推广。
权利要求书

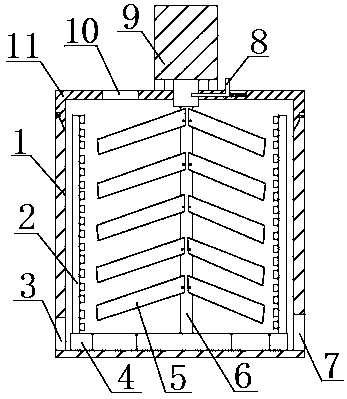

1.一种化工酸碱废水循环式收集处理装置，包括酸碱中和池(1)和搅棒装置，所述搅棒装置包括搅棒I(5)和搅棒II(2)，且搅棒I(5)和搅棒II(2)均设在酸碱中和池(1)内，所述酸碱中和池(1)呈圆柱状结构，且酸碱中和池(1)底端左右两侧分别设有进水口(3)和出水口(7)，其特征在于：所述酸碱中和池(1)设有池盖(11)，且池盖(11)下表面一圈设有卡边，所述池盖(11)和酸碱中和池(1)通过卡边卡合连接，且卡合处设有销钉II(12)，所述池盖(11)上表面左侧设有循环入口(10)，且循环入口(10)贯穿池盖(11)上下表面设置，所述池盖(11)上方中间位置设有电机(9)，且电机(9)下方与转轴(6)连接，所述转轴(6)另一端设有行星齿轮(4)，且行星齿轮(4)设在酸碱中和池(1)内部的底面上，所述行星齿轮(4)中间设有一个大齿轮，所述大齿轮两侧对称设有两个小齿轮，且小齿轮外侧设有一个齿轮圈，所述转轴(6)贯穿池盖(11)处设有销钉I(8)和转轴罩，且转轴罩套设在转轴(6)上，所述销钉I(8)与转轴罩相连接，所述转轴(6)上设有搅棒I(5)，且搅棒I(5)等距离等大小设置，所述行星齿轮(4)上设有保护罩(13)，且保护罩(13)上表面两端均设有搅棒II(2)，所述大齿轮和小齿轮的高度均低于齿轮圈的高度，且齿轮圈上表面与保护罩(13)固定连接。
2.根据权利要求1所述的一种化工酸碱废水循环式收集处理装置，其特征在于：所述销钉II(12)左端呈圆球状结构，且销钉II(12)右端与酸碱中和池(1)内壁之间固定设有弹簧。
3.根据权利要求1所述的一种化工酸碱废水循环式收集处理装置，其特征在于：所述齿轮圈外圈为光滑圆环表面，且齿轮圈内圈设有轮齿，所述大齿轮和小齿轮均设在齿轮圈内，且大齿轮、小齿轮和齿轮圈之间分别齿合。
4.根据权利要求1所述的一种化工酸碱废水循环式收集处理装置，其特征在于：所述销钉I(8)呈“L”形结构，且销钉I(8)设在池盖(11)上的滑动槽内，所述销钉I(8)与滑动槽内壁之间固定设有弹簧，且滑动槽左右两端均垂直设有分槽。
5.根据权利要求1所述的一种化工酸碱废水循环式收集处理装置，其特征在于：所述搅棒I(5)呈尼龙结构，且搅棒I(5)与转轴(6)之间通过定点转轴连接，所述搅棒II(2)表面并与搅棒I(5)相对应的一侧设有凸块，且凸块为聚四氟乙烯块，并且等距离等大小设置。
说明书
一种化工酸碱废水循环式收集处理装置
技术领域
本实用新型涉及废水处理设备领域，具体为涉及一种化工酸碱废水循环式收集处理装置。
背景技术
现有技术中，化工酸碱废水，含较低浓度的硫酸、硝酸、盐酸、有机酸等酸性物质的废水称酸性废水，含较低浓度的苛性钠、碳酸钠、氢氧化钠、氨等碱性物质的废水称碱性废水，两者合称酸碱废水。
现有技术中有以下不足：目前，废水的酸碱中和装置主要采用中和、沉淀和过滤，虽然可以一定程度上的中和酸碱废水，但其中和的程度较低，效率较低，易造成二次污染，且酸碱废水中和装置往往不方便拆装，难以满足市场要求。
实用新型内容
本实用新型的目的在于提供一种化工酸碱废水循环式收集处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工酸碱废水循环式收集处理装置，包括酸碱中和池和搅棒装置，所述搅棒装置包括搅棒I和搅棒II，且搅棒I和搅棒II均设在酸碱中和池内，所述酸碱中和池呈圆柱状结构，且酸碱中和池底端左右两侧分别设有进水口和出水口，所述酸碱中和池设有池盖，且池盖下表面一圈设有卡边，所述池盖和酸碱中和池通过卡边卡合连接，且卡合处设有销钉II，所述池盖上表面左侧设有循环入口，且循环入口贯穿池盖上下表面设置，所述池盖上方中间位置设有电机，且电机下方与转轴连接，所述转轴另一端设有行星齿轮，且行星齿轮设在酸碱中和池内部的底面上，所述行星齿轮中间设有一个大齿轮，所述大齿轮两侧对称设有两个小齿轮，且小齿轮外侧设有一个齿轮圈，所述转轴贯穿池盖处设有销钉I和转轴罩，且转轴罩套设在转轴上，所述销钉I与转轴罩相连接，所述转轴上设有搅棒I，且搅棒I等距离等大小设置，所述行星齿轮上设有保护罩，且保护罩上表面两端均设有搅棒II，所述大齿轮和小齿轮的高度均低于齿轮圈的高度，且齿轮圈上表面与保护罩固定连接。
优选的，所述销钉II左端呈圆球状结构，且销钉II右端与酸碱中和池内壁之间固定设有弹簧。
优选的，所述齿轮圈外圈为光滑圆环表面，且齿轮圈内圈设有轮齿，所述大齿轮和小齿轮均设在齿轮圈内，且大齿轮、小齿轮和齿轮圈之间分别齿合。
优选的，所述销钉I呈“L”形结构，且销钉I设在池盖上的滑动槽内，所述销钉I与滑动槽内壁之间固定设有弹簧，且滑动槽左右两端均垂直设有分槽。
优选的，所述搅棒I呈尼龙结构，且搅棒I与转轴之间通过定点转轴连接，所述搅棒II表面并与搅棒I相对应的一侧设有凸块，且凸块为聚四氟乙烯块，并且等距离等大小设置。
与现有技术相比，本实用新型的有益效果是：本实用新型结构在酸碱中和池内设有搅棒I和搅棒II，充分的混合了酸碱废水，提高废水酸碱中和的效率，搅棒II上设有凸块，搅棒I与搅棒II相对转动时，彼此之间可以祛除表面的污垢，避免了废水中杂质沉积而造成堵塞的现象，搅棒I为尼龙结构，且搅棒I与转轴之间通过定点转轴连接，当转轴转动时，搅棒I因离心力作用呈张开状态，当转轴停止转动时，搅棒I因重力的惯性力作用垂下，附在转轴上，在销钉I打开时，方便单独将转轴从酸碱中和池中取出，便于拆装与维护，销钉I的滑动槽内还设有两个分槽，根据使用情况，可以将圆柱状的销钉I旋转后卡在不同的分槽内，较为美观，池盖与酸碱中和池之间设有销钉II，安装与拆卸时销钉II自动卡合收缩，较为方便，此装置结构简单，提高了酸碱中和的效率，不易堵塞，便于拆装与维护，适合推广。
