申请日2017.03.23
公开(公告)日2017.06.30
IPC分类号C02F1/48
摘要
本发明涉及一种回收及污水处理方法，属于污水处理技术领域，具体涉及一种磁回收及污水处理方法。包括：将污水均匀布置于一个背面设置有磁场区域的皮带坡面上，利用坡顶底部下方设置的磁种回收区域将因重力而从皮带上脱落的磁种回收。因此，该装置、方法及系统采用滚动毛刷、喷淋等多重回收技术，磁种分离回收利用率高，并且污水处理量大;采用板式结构，占用空间小。
权利要求书
1.一种磁回收方法，其特征在于，将污水均匀布置于一个背面设置有磁场区域的皮带坡面上，利用坡顶底部下方设置的磁种回收区域将因重力而从皮带上脱落的磁种回收。
2.根据权利要求1所述的一种磁回收方法，其特征在于，所述方法的实现基于一磁回收装置，所述装置包括：带有坡面的皮带传动机构，所述坡面上方设置有用于将液体均布于皮带上的布水器，所述坡面底部至少部分位于磁场区域内;
所述皮带传动机构坡顶一端底部下方设置磁种回收区域，另一端底部下方设置排放口;
所述磁种回收区域与排放口之间设置有用于将磁种从皮带上机械分离的装置和/或喷淋装置。
3.根据权利要求2所述的一种磁回收方法，其特征在于，所述布水器为三层网状片结构，每层网片上均匀设置出水圆孔，且相邻两片的出水圆孔错位排列。
4.根据权利要求2所述的一种磁回收方法，其特征在于，所述皮带为蝴蝶式翻边皮带。
5.根据权利要求2所述的一种磁回收方法，其特征在于，底部位于磁场区域内的皮带上部与凸台式刮板相接。
6.根据权利要求2所述的一种磁回收方法，其特征在于，排放口处设置有磁场。
7.根据权利要求2所述的一种磁回收方法，其特征在于，所述坡面的坡度为30-45度。
8.一种污水处理方法，采用磁种处理污水中的重金属，其特征在于，磁种的回收基于上述任一磁回收方法。
说明书
一种磁回收及 污水处理方法
技术领域
本发明涉及一种回收及污水处理方法，属于污水处理技术领域，具体涉及一种磁回收及污水处理方法。
背景技术
水资源污染已经是我国面临的一大问题，相比于传统的沉降法、过滤法、生物氧化法的等方法，磁分离技术给污水治理带来了新的希望，具有结构简单、操作方便、速度快、投资小、效率高且极少二次污染等优势。
磁分离的原理是:通过向污水中投加磁种，让非磁性悬浮物在助凝剂和混凝剂的作用下与磁种结合，形成微磁絮团流入磁分离装置，磁分离装置在强大的磁场作用力下瞬间吸住微磁絮团实现固液分离，从而达到净化水的目的，分离出来的磁种被回收循环使用。
在磁分离技术中，磁种的回收率将直接影响到污水治理成本，目前业内主要采用的磁种分离装置有磁盘式磁分离器和滚筒式磁分离器等永磁分离装置。
其中，磁盘式磁分离器采用稀土钕铁硼做成的磁盘片组成磁体，与加入的磁种产生远大于重力的表面磁力，能快速地捕捉到微磁性絮团，分离时间远小于重力沉降分离时间，因此设备占地面积小。但磁盘片组运转结构复杂，维护成本高，后期还需将磁絮团进行二次分离，且磁絮团回收率低。
其中，滚筒式磁分离器将磁块分布于滚筒内，磁力滚筒置于待处理水体中，加了磁种的水体流经滚筒，滚筒旋转将磁性絮团带出水体。此种结构要靠增加滚筒与水体的接触面积才能处理较大水量，体积大能耗高、不适用于大部分类型的磁种材料。
鉴于以上问题，研究出一种磁种回收利用率高，污水处理量大的磁回收及污水处理方法是污水处理领域迫切需要解决的技术问题。
发明内容
本发明主要是解决现有技术所存在的污水处理量小，磁种回收利用率低，占用空间较多，应用受限的技术问题，提出了一种磁回收及污水处理方法。该方法采用滚动毛刷、喷淋等多重回收技术，磁种回收利用率高，并且污水处理量大;采用板式结构，占用空间小，能耗低。
为了解决上述问题，根据本发明的一个方面，一种磁回收方法，将污水均匀布置于一个背面设置有磁场区域的皮带坡面上，利用坡顶底部下方设置的磁种回收区域将因重力而从皮带上脱落的磁种回收。

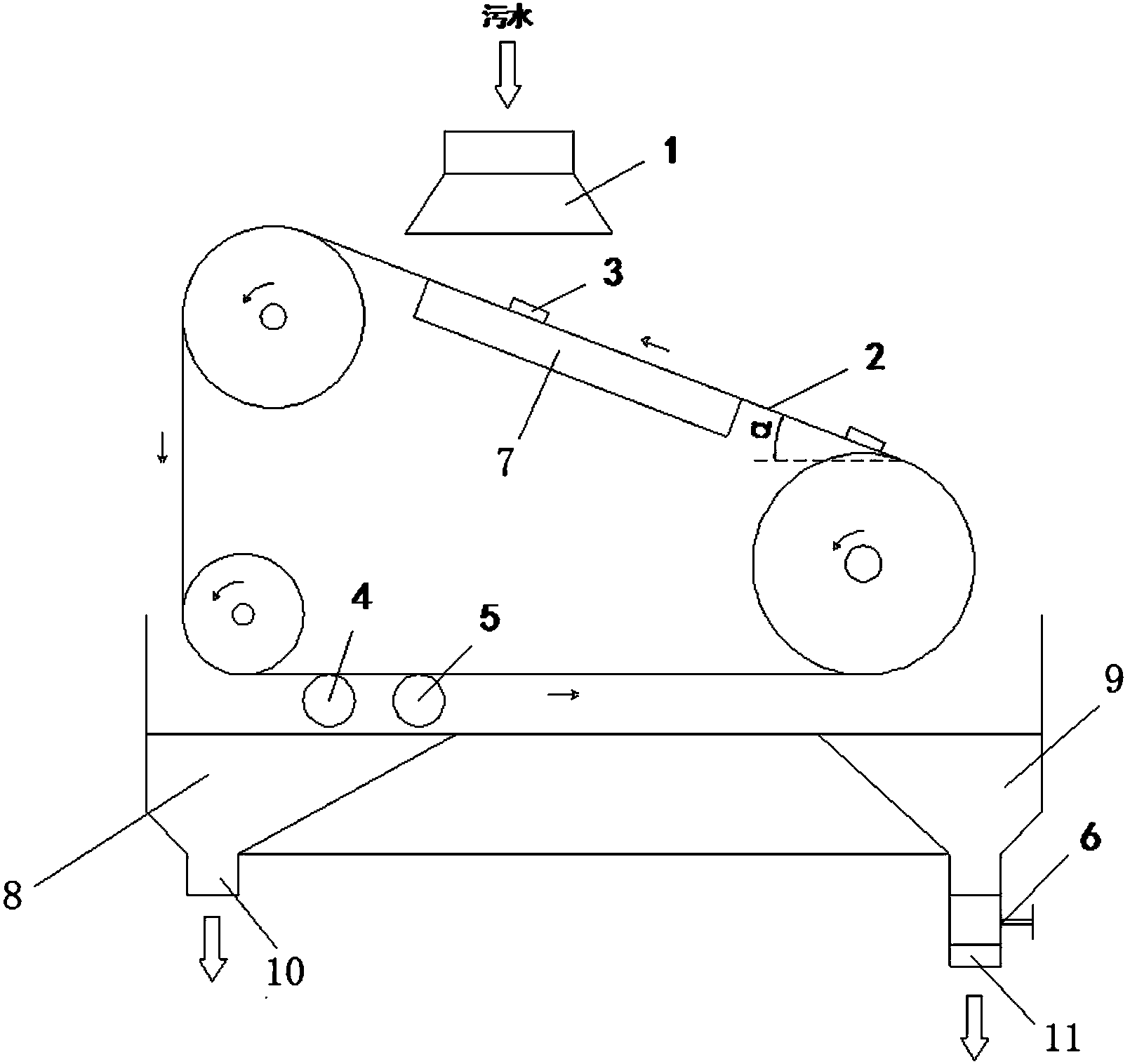

优化的，上述的一种磁回收方法，所述方法的实现基于一磁回收装置，所述装置包括：带有坡面的皮带传动机构，所述坡面上方设置有用于将液体均布于皮带上的布水器，所述坡面底部至少部分位于磁场区域内;
所述皮带传动机构坡顶一端底部下方设置磁种回收区域，另一端底部下方设置排放口;
所述磁种回收区域与排放口之间设置有用于将磁种从皮带上机械分离的装置和/或喷淋装置。
优化的，上述的一种磁回收方法，所述布水器为三层网状片结构，每层网片上均匀设置出水圆孔，且相邻两片的出水圆孔错位排列。
优化的，上述的一种磁回收方法，所述皮带为蝴蝶式翻边皮带。
优化的，上述的一种磁回收方法，底部位于磁场区域内的皮带上部与凸台式刮板相接。
优化的，上述的一种磁回收方法，排放口处设置有磁场。
优化的，上述的一种磁回收方法，所述坡度为30-45度。
为了解决上述问题，根据本发明的另一个方面，提供了一种污水处理方法，采用磁种处理污水中的重金属，磁种的回收基于上述任一磁回收方法。
因此，本发明具有如下优点：(1)采用滚动毛刷、喷淋等多重回收技术，磁种回收利用率高;(2)采用皮带式的磁分离技术，只需要增加皮带及磁场区域的宽度，就可以增大污水处理量;(3)采用板式结构，占用空间小，只有皮带传动，能耗低。
