申请日2016.12.31
公开(公告)日2017.09.05
IPC分类号G05B19/05
摘要
本实用新型提供了一种农村污水处理设备监控系统，包括云服务器、远程监控模块、以及安装在每个污水处理点的PLC控制模块和GPRS无线传输模块，其中，所述PLC控制模块连接若干个污水处理设备，所述PLC控制模块与所述GPRS无线传输模块通过RS485连接，所述GPRS无线传输模块将所述PLC控制模块的监控信息传送至所述云服务器，所述远程监控模块通过以太网与所述云服务器进行通信，所述远程监控模块包括上位机监控中心和用于接收报警信息及查询污水处理设备运行情况的手机，本实用新型具有投入成本低、运行操作方便、数据实时上传、短信通知报警、信号传输可靠等优点。

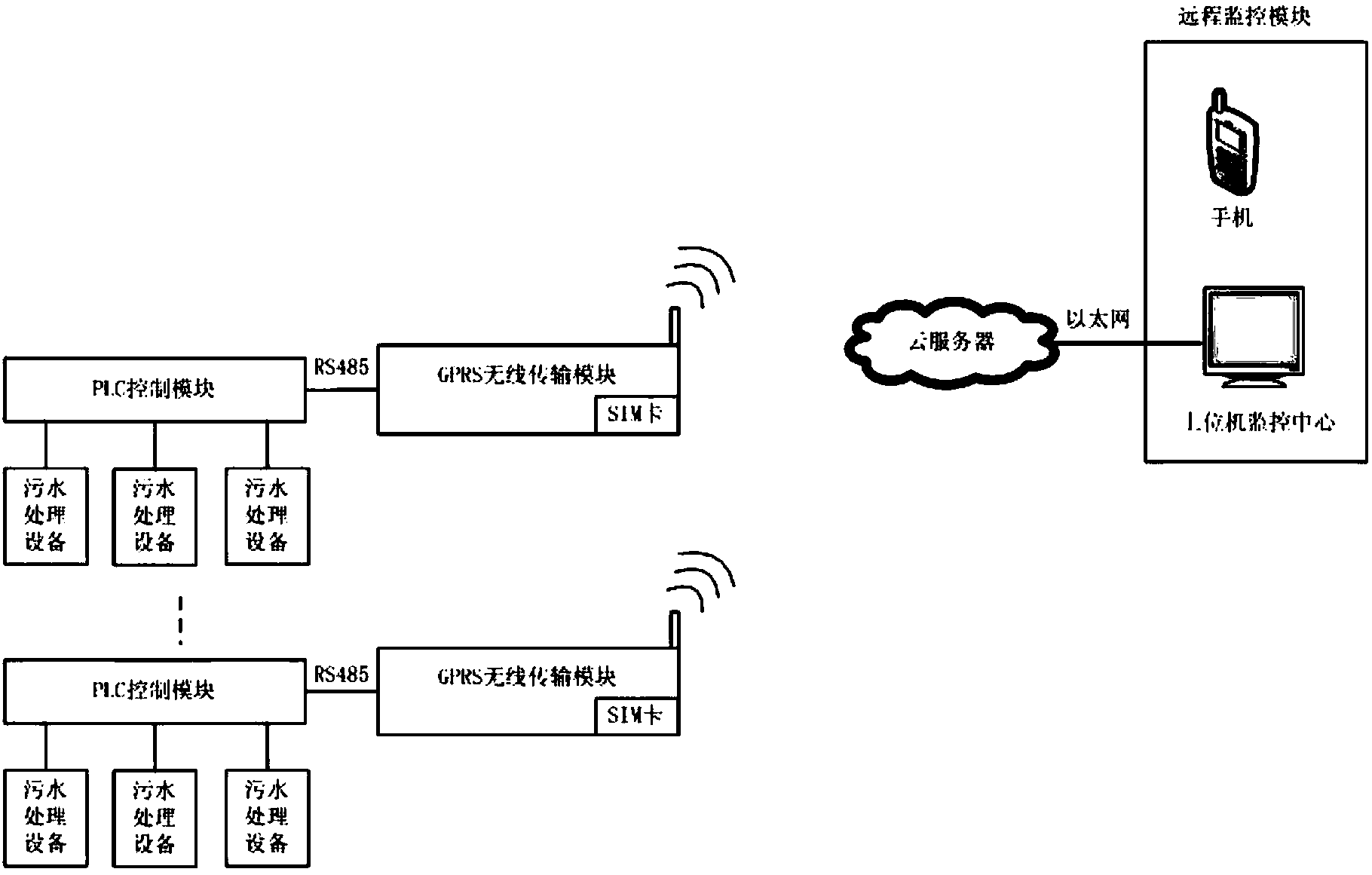

摘要附图
权利要求书
1.一种农村污水处理设备监控系统，其特征在于，包括云服务器、远程监控模块、以及安装在每个污水处理点的PLC控制模块和GPRS无线传输模块，其中，所述PLC控制模块连接若干个污水处理设备，所述PLC控制模块与所述GPRS无线传输模块通过RS485连接，所述GPRS无线传输模块将所述PLC控制模块的监控信息传送至所述云服务器，所述远程监控模块通过以太网与所述云服务器进行通信，所述远程监控模块包括上位机监控中心和用于接收报警信息及查询污水处理设备运行情况的手机。
2.根据权利要求1所述的农村污水处理设备监控系统，其特征在于，所述GPRS无线传输模块内部预装有SIM卡，所述GPRS无线传输模块经由移动网络实时将污水处理设备状态传送到所述云服务器中。
3.根据权利要求1所述的农村污水处理设备监控系统，其特征在于，所述PLC控制模块包括中央处理器以及与该中央处理器相连的数字量输入单元、数字量输出单元、模拟量输入单元和模拟量输出单元。
4.根据权利要求1所述的农村污水处理设备监控系统，其特征在于，所述PLC控制模块采用西门子PLC200可编程逻辑控制器，所述GPRS模块采用GRM202G通讯模块。
说明书
一种农村污水处理设备监控系统
技术领域
本实用新型涉及污水处理监控技术领域，具体涉及一种农村污水处理设备监控系统。
背景技术
近年来，随着乡村经济的发展，农民的生活水平有了很大的提高，农村基础设施和居住环境发生了很大的变化。但与此同时，农村生活污水的排放量不断增加，预计到2020年，中国农村污水排放量将达到270亿吨。
中国水资源缺乏和水污染严重地制约着我国总体经济的健康持续发展，基础设施滞后和管理水平低下抑制了农村地区居民生活质量的改善和提高，国家正在加大力度扶持新农村水改项目，农村地区的水环境治理成为我国环境综合治理的重要组成部分。
农村生活污水有着污染面广、较分散的特点，由于农村污水处理站分散，地处偏远，不适合搭建有线通讯网络，若采用光纤等有线传输，不仅设备投入耗资巨大，而且不适应移动的需要。
实用新型内容
本申请通过提供一种农村污水处理设备监控系统，以解决农村污水处理的设施分散、设备运行、维护和实时监控困难等技术问题。
为解决上述技术问题，本申请采用以下技术方案予以实现：
一种农村污水处理设备监控系统，包括云服务器、远程监控模块、以及安装在每个污水处理点的PLC控制模块和GPRS无线传输模块，其中，所述PLC控制模块连接若干个污水处理设备，所述PLC控制模块与所述GPRS无线传输模块通过RS485连接，所述GPRS无线传输模块将所述PLC控制模块的监控信息传送至所述云服务器，所述远程监控模块通过以太网与所述云服务器进行通信，所述远程监控模块包括上位机监控中心和用于接收报警信息及查询污水处理设备运行情况的手机。
所述上位机监控中心通过以太网交换机与所述云服务器交互数据，主要监控污水处理设备的运行情况。所述远程监控模块的监控界面包括污水处理工艺流程界面、设备实时状态界面、设备管理界面、故障报警界面、报表生成界面。
进一步地，所述GPRS无线传输模块内部预装有SIM卡，所述GPRS无线传输模块经由移动网络实时将污水处理设备状态传送到所述云服务器中。
所述远程监控模块中用于接收报警信息及查询污水处理设备运行情况的手机是基于GSM短信查询与报警网络的，可以通过编辑短信的方式对处理工艺数据信息进行查询，也可以通过发送特定指令来远程控制各污水处理点的污水处理设备，当现场的污水处理设备出现故障时，会通过短信的形式发送设定信息给管理人员。这里的用户管理是指用户分组，每个组具有相同的用户管理权限。每个用户包含手机号，用户名，密码。允许管理人员修改其他用户的配置信息。GPRS无线传输模块定义短信控制命令，被授权的管理人员只需向GPRS无线传输模块发送一条短信控制命令信息，GPRS模块接收信息后把设定值赋给相应变量，并写入污水处理设备，完成操作后给发送方回送一条信息表示操作成功或失败。
进一步地，所述PLC控制模块包括中央处理器以及与该中央处理器相连的数字量输入单元、数字量输出单元、模拟量输入单元和模拟量输出单元。
作为一种优选的技术方案，所述PLC控制模块采用西门子PLC200可编程逻辑控制器，所述GPRS模块采用GRM202G通讯模块。
与现有技术相比，本申请提供的技术方案，具有的技术效果或优点是：本实用新型提供了一种基于PLC与无线网络的农村污水处理设备监控系统，具有投入成本低、运行操作方便、数据实时上传、短信通知报警、信号传输可靠等优点。
