申请日2017.01.13
公开(公告)日2017.08.11
IPC分类号B65G33/14; B65G33/26; B65G33/32
摘要
本实用新型提供了一种适用于输送介于液态和固态临界状态污泥的输送机，包括管体和设置在管体内的不转中心轴，不转中心轴为静止不转的状态;不转中心轴外周上设置有以中心轴为对称轴上下波动的螺旋形叶轮，螺旋形叶轮包括内外两条轮廓弧线，螺旋叶片的螺距控制在0.7～1.2倍的螺旋公称直径范围内。本实用新型采用特殊的螺旋型叶片结构，利用具有一定柔性的钢制螺旋在密闭的管道推送物料，使得周边可输送介于液态和固态临界状态，并具有粘性大、易变质性质的污泥不断在长度方向被推动，挤压效率更高。
权利要求书
1.一种适用于输送介于液态和固态临界状态污泥的输送机，其特征在于，包括管体和设置在管体内的不转中心轴，所述不转中心轴为静止不转的状态;所述不转中心轴外周上设置有以中心轴为对称轴上下波动的螺旋形叶轮，
所述螺旋形叶轮包括内外两条轮廓弧线，螺旋叶片的螺距控制在0.7～1.2倍的螺旋公称直径范围内。
2.根据权利要求1所述的输送机，其特征在于，所述螺旋形叶轮的叶片内螺旋线公称直径一致，外螺旋线公称直径一致。
3.根据权利要求1所述的输送机，其特征在于，不转中心轴的尾部不转轴的限位设计包括六角孔、扁方、夹板方式。
4.根据权利要求1所述的输送机，其特征在于，相接的所述管体两端面间设有凹凸法兰。
5.根据权利要求1所述的输送机，其特征在于，所述不转中心轴为钢材或高分子耐磨性绕性材料制成。
说明书
污泥输送机
技术领域
本实用新型涉及污泥输送技术领域，特别地，涉及一种适用于输送介于液态和固态临界状态污泥的输送机。
背景技术
随着城市规模不断扩大，城镇污水处理后留下的污泥带来的环境问题日益突出，在城镇脱水污泥处理工序中，需要将污泥进行传输、提升、转运。
CN201520766591.3提供了一种筒仓式污泥输送泵，包括筒形料仓，筒形料仓内为污泥输送泵的泵腔，料仓的顶部设有入料口，料仓的一端安装有连接法兰，料仓的另一端设有出料口，料仓的腔体内设有与其长度适配的设有断续螺旋叶片的螺旋输送轴，螺旋输送轴的一端穿过连接法兰通过联轴器与减速电机动力输出轴相接，螺旋输送轴的另一端通过传动接头与螺杆泵转子相接，螺杆泵转子位于螺杆泵定子内，螺杆泵定子与料仓端头的出料口相接，螺杆泵定子的另一端连接排出体。
CN201220116327.1提供一种能够提高密封性能，增加输送能力，提高输送机工作效率的污泥螺旋输送机，包括有驱动电机和减速器，减速器输出轴通过皮带轮与输送机的主轴连接，输送机上还设置有进料斗和出料口，其中所述的输送机的主轴螺旋叶片采用盘形钢带轧制或单片组焊而成的整体连续叶片，所述的驱动电机与减速器外壳，进料斗外壳与主轴外壳密封连接为一个整体。
上述常规输送设备(泵类、机类)在进行污泥的传输、提升、转运过程中，容易造成污泥粘结，导致输送不畅。因污泥含水率高，在粘结状态会使有轴螺旋叶片螺距间隙变小而影响效率，介于液态和固态的临界状态使得管道输送阻力大，目前还无适宜泵能进行长距离输送，无轴螺旋在提升时，物料易从叶片空隙回流，效率下降。因此现有设备存在使用效率低、能耗高、磨损大、使用寿命短的问题。
实用新型内容
本实用新型目的在于提供一种适用于输送介于液态和固态临界状态污泥的输送机，以解决现有设备易造成污泥粘结、使用效率低的技术问题。
为实现上述目的，本实用新型提供了一种适用于输送介于液态和固态临界状态污泥的输送机，包括管体和设置在管体内的不转中心轴，所述不转中心轴为静止不转的状态;所述不转中心轴外周上设置有以中心轴为对称轴上下波动的螺旋形叶轮，
所述螺旋形叶轮包括内外两条轮廓弧线，螺旋叶片的螺距控制在0.7～1.2倍的螺旋公称直径范围内。
优选的，所述螺旋形叶轮的叶片内螺旋线公称直径一致，外螺旋线公称直径一致。
优选的，不转中心轴的尾部不转轴的限位设计包括六角孔、扁方、夹板方式。

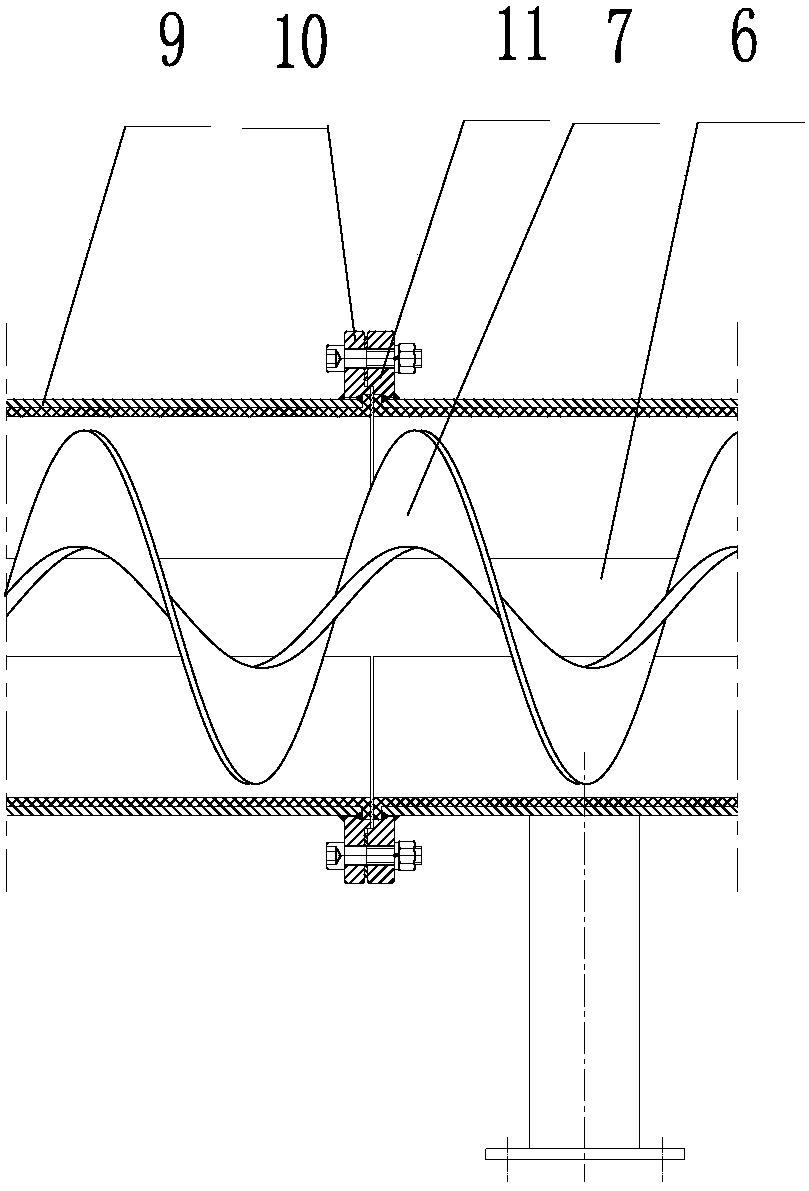

优选的，相接的所述管体两端面间设有凹凸法兰。
优选的，所述不转中心轴为钢材或高分子耐磨性绕性材料制成。
本实用新型具有以下有益效果：
本实用新型采用特殊的螺旋型叶片结构，利用具有一定柔性的钢制螺旋在密闭的管道推送物料，采用原理“如同一个螺母沿不转的螺杆轴做轴向移动一样”，使得周边可输送介于液态和固态临界状态，并具有粘性大，易变质性质的污泥不断在设备轴向输送方向被推动。当脱水污泥从进料口加入，电动机和减速机驱动主轴法兰转动，主轴法兰带动螺旋叶片在管腔内旋转。脱水污泥在叶片法向推力的轴向分力作用下沿着管腔槽作轴向移动，脱水污泥会随即粘接在沿线不转中心轴和管腔内壁上，随着螺旋叶片不断转动推进，转动下一圈的输送过来的污泥和叶片立马会将沿线不转轴和管腔槽内壁上粘结的脱水污泥刮除，始终有效确保输送管道空间，并不断向前推动以实现不断向前输送污泥，最终将脱水污泥输送至出料口排出进入下道工序。
并且，采用不转中心轴结构，螺旋叶片围绕中心轴和管腔内旋转，有效刮除粘接污泥，排泥干净，不堵料，输送效率高。采用内衬耐磨高分子衬管结构，内衬腔体耐磨，耐腐蚀，使用寿命长。
另外，本设计的污泥输送机均采用了模块化零部件设计，各部件组装和更换方便;可实现长距离输送，运输到货后现场组装。
