申请日2017.01.13
公开(公告)日2017.08.08
IPC分类号E03B7/07; E03F9/00
摘要
一种具有吸水井污泥清理功能的供水装置，构成中包括供水泵、供水管、出口阀、排污管、排污阀、反冲管和调节阀，所述供水泵的进水口与吸水井连接，出水口经供水管与出口阀连接;所述排污管的一端通过排污阀接供水泵与出口阀之间的供水管，另一端经调节阀与污泥收集池连接;所述反冲管一端接排污阀与调节阀之间的排污管，另一端与吸水井中的污泥相对应。本实用新型在传统供水装置中增设了由排污管、排污阀、反冲管和调节阀构成的排污管路，该排污管路与供水泵配合，可实现吸水井污泥的快速清理，清理过程中无需使用高压水枪和潜水泵，大大提高了污泥的清理效率，降低了工人的劳动强度，保证了生产的顺利进行。
权利要求书

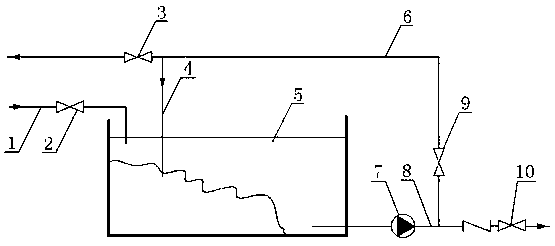

1.一种具有吸水井污泥清理功能的供水装置，其特征是，构成中包括供水泵(7)、供水管(8)、出口阀(10)、排污管(6)、排污阀(9)、反冲管(4)和调节阀(3)，所述供水泵(7)的进水口与吸水井(5)连接，出水口经供水管(8)与出口阀(10)连接;所述排污管(6)的一端通过排污阀(9)接供水泵(7)与出口阀(10)之间的供水管(8)，另一端经调节阀(3)与污泥收集池连接;所述反冲管(4)一端接排污阀(9)与调节阀(3)之间的排污管(6)，另一端与吸水井(5)中的污泥相对应。
2.根据权利要求1所述的一种具有吸水井污泥清理功能的供水装置，其特征是，所述排污管(6)的内径为100mm，所述反冲管(4)的内径为80mm。
说明书
一种具有吸水井污泥清理功能的供水装置
技术领域
本实用新型涉及一种浊环循环水系统的供水装置，可利用自身的供水泵清理水泵吸水井内沉淀的污泥，属于冶金技术领域。
背景技术
钢铁企业在烧结、炼铁、炼钢、连铸、轧钢、除尘、冲渣过程中，都会用到循环水冷却处理系统，对于浊环循环水系统，水处理构筑物(如旋流井、平流池、化学除油器等)不可能100%去除水中的固体杂质(如氧化铁皮等)，未去除的细小固体杂质往往会在水泵吸水井内蓄积，水泵吸水口附近的细小杂质会被水流带走，其他部位的杂质会沉淀下来，形成漏斗状污泥，如果这些污泥长时间得不到清理，就会在水位发生波动时垮塌，使水泵吸水口堵塞，造成供水中断，影响生产的正常进行。
以往的清理方法是利用停产检修的机会，组织人工清理。先将水位调整到合适高度，然后用高压水枪冲刷污泥，使之形成悬浊液，再利用潜水泵将悬浊液抽出。这种清理方法工作量特别大，不仅清理效率低，而且增加了工人的劳动强度，因此有必要加以改进。
实用新型内容
本实用新型的目的在于针对现有技术之弊端，提供一种具有吸水井污泥清理功能的供水装置，以提高吸水井污泥的清理效率，降低工人的劳动强度。
本实用新型所述问题是以下述技术方案实现的：
一种具有吸水井污泥清理功能的供水装置，构成中包括供水泵、供水管、出口阀、排污管、排污阀、反冲管和调节阀，所述供水泵的进水口与吸水井连接，出水口经供水管与出口阀连接;所述排污管的一端通过排污阀接供水泵与出口阀之间的供水管，另一端经调节阀与污泥收集池连接;所述反冲管一端接排污阀与调节阀之间的排污管，另一端与吸水井中的污泥相对应。
上述具有吸水井污泥清理功能的供水装置，所述排污管的内径为100mm，所述反冲管的内径为80mm。
本实用新型在传统供水装置中增设了由排污管、排污阀、反冲管和调节阀构成的排污管路，该排污管路与供水泵配合，可实现吸水井污泥的快速清理，清理过程中无需使用高压水枪和潜水泵，大大提高了污泥的清理效率，降低了工人的劳动强度，保证了生产的顺利进行。
