申请日2017.01.05
公开(公告)日2017.08.15
IPC分类号C02F11/10; C02F11/12; C10B53/00; B01D46/02
摘要
本实用新型公开了一种污泥处理碳化系统，包括污泥输送系统、污泥碳化系统和尾气处理系统，污泥碳化系统的主要设备为烘干机、炭化炉和蓄热室，尾气处理系统的主要设备为气箱脉冲袋收尘器。本系统中的污泥经过双重烘干，烘干效果好，烘干机的热源来自炭化炉和蓄热室，炭化炉的部分热量同样能回收至蓄热室，能源利用率极高。所有含尘废气均通过气箱脉冲袋收尘器进行收尘，收尘后的物料送入炭化炉，废气通过废气处理装置进行除菌除臭，使尾气低于环保标准后排放。
权利要求书
1.一种污泥处理碳化系统，包括污泥输送系统、污泥碳化系统和尾气处理系统，所述污泥输送系统包括依次连接的料斗、棒阀和皮带输送机，其特征在于：所述污泥碳化系统包括第一回旋式烘干机、第二回旋式烘干机、炭化炉、蓄热室、余热回收管道、第一螺旋输送机、碳化物收集斗、煤气发生炉、热风炉和高温离心风机，所述第一回旋式烘干机的进料口管道连接皮带输送机的末端，出料口管道连接第二回旋式烘干机的进料口，所述第二回旋式烘干机的出料口管道连接炭化炉的进料口，所述炭化炉炉身设置在蓄热室内，所述煤气发生炉的出气口管道连接热风炉的进气口，所述热风炉的出气口管道连接蓄热室的进气口，所述蓄热室的出气口连接余热回收管道，所述余热回收管道的末端一分为二，并分别管道连接第一回旋式烘干机和第二回旋式烘干机的进气口，所述炭化炉的上端出气口一分为二，并分别管道连接高温离心风机的进气口和余热回收管道的中部，所述高温离心风机出气口连接蓄热室和热风炉之间的管道，炭化炉下端出料口管道连接第一螺旋输送机的进料口，所述第一螺旋输送机的出料口管道连接碳化物收集斗;所述尾气处理系统包括气箱脉冲袋收尘器、移动式空压机、第二螺旋输送机、风机、废气处理装置和尾气风机，所述第一回旋式烘干机和第二回旋式烘干机的出气口并联后管道连接气箱脉冲袋收尘器的废气入口，所述气箱脉冲袋收尘器的空气入口管道连接移动式空压机的出气口，气箱脉冲袋收尘器底部出尘口管道连接第二螺旋输送机的进料端，第二螺旋输送机的出料端连接炭化炉的进料口，所述气箱脉冲袋收尘器的尾气出口依次管道连接风机、废气处理装置和尾气风机。
2.根据权利要求1所述的一种污泥处理碳化系统，其特征在于：所述第一回旋式烘干机出料口与第二回旋式烘干机进料口之间、第二回旋式烘干机出料口与炭化炉进料口之间均设有双重锤翻板阀。
3.根据权利要求1所述的一种污泥处理碳化系统，其特征在于：所述余热回收管道的末端与第一回旋式烘干机和第二回旋式烘干机之间、所述炭化炉出气口与余热回收管道和高温离心风机之间、所述第一回旋式烘干机和第二回旋式烘干机出气口管道处均设有高温电动调节阀。
4.根据权利要求1所述的一种污泥处理碳化系统，其特征在于：所述余热回收管道上设有膨胀节。
说明书
一种污泥处理碳化系统
技术领域
本实用新型涉及污泥处理技术领域，更具体地说，尤其涉及一种将城镇污水处理厂所产生的污泥制备成环保材料的系统。
背景技术
现阶段，污泥处理的主要方式有一下几种：浓缩、稳定化、脱水、填埋、干化、焚烧、堆肥，更有未经处理的，由于污泥中含有大量微生物细胞和有机胶质，脱水困难;有机物主要以固定形式存在，生物降解困难。这些传统处理方式存在许多缺点：处理率低、技术单一、设备水平落后、二次污染风险大等。
而污泥碳化技术是指污泥在无氧或低氧下，对干燥的污泥进行高温加热，在干馏和热解的作用下，将有机物转化成水蒸气、不凝性气体和炭。由于污泥碳化是通过干馏和热解方式将污泥中的水分脱出，能源消耗少，剩余产物中的碳含量高，发热量大，而且污泥中的重金属90%可与炭作用转化为结晶态存在，起到固话作用。与其他污泥处理方式相比，污泥碳化的主要优点有：污泥减量化、无臭无有毒气体、碳化后可资源再利用、没有二次污染、产生的可燃气亦可回收做热源等。现有技术中的污泥处理碳化系统设计混乱，能源利用率低，生产流程繁琐，无法保证技术指标的先进性，同时工程造价较高，使得污泥碳化这一优良的环保技术难以被广泛使用。
实用新型内容
本实用新型的目的在于针对上述现有技术的不足，提供一种生产流程简单可靠，既保证技术指标的先进性，又经济合理的污泥处理碳化系统。

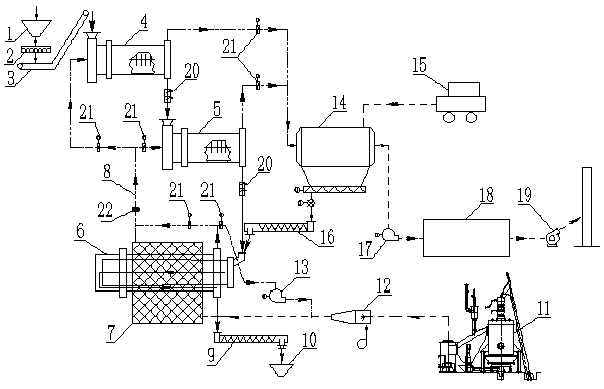

本实用新型的技术方案是这样实现的：一种污泥处理碳化系统，包括污泥输送系统、污泥碳化系统和尾气处理系统，所述污泥输送系统包括依次连接的料斗、棒阀和皮带输送机;所述污泥碳化系统包括第一回旋式烘干机、第二回旋式烘干机、炭化炉、蓄热室、余热回收管道、第一螺旋输送机、碳化物收集斗、煤气发生炉、热风炉和高温离心风机，所述第一回旋式烘干机的进料口管道连接皮带输送机的末端，出料口管道连接第二回旋式烘干机的进料口，所述第二回旋式烘干机的出料口管道连接炭化炉的进料口，所述炭化炉炉身设置在蓄热室内，所述煤气发生炉的出气口管道连接热风炉的进气口，所述热风炉的出气口管道连接蓄热室的进气口，所述蓄热室的出气口连接余热回收管道，所述余热回收管道的末端一分为二，并分别管道连接第一回旋式烘干机和第二回旋式烘干机的进气口，所述炭化炉的上端出气口一分为二，并分别管道连接高温离心风机的进气口和余热回收管道的中部，所述高温离心风机出气口连接蓄热室和热风炉之间的管道，炭化炉下端出料口管道连接第一螺旋输送机的进料口，所述第一螺旋输送机的出料口管道连接碳化物收集斗;所述尾气处理系统包括气箱脉冲袋收尘器、移动式空压机、第二螺旋输送机、风机、废气处理装置和尾气风机，所述第一回旋式烘干机和第二回旋式烘干机的出气口并联后管道连接气箱脉冲袋收尘器的废气入口，所述气箱脉冲袋收尘器的空气入口管道连接移动式空压机的出气口，气箱脉冲袋收尘器底部出尘口管道连接第二螺旋输送机的进料端，第二螺旋输送机的出料端连接炭化炉的进料口，所述气箱脉冲袋收尘器的尾气出口依次管道连接风机、废气处理装置和尾气风机。
作为对本实用新型的进一步改进，所述第一回旋式烘干机出料口与第二回旋式烘干机进料口之间、第二回旋式烘干机出料口与炭化炉进料口之间均设有双重锤翻板阀。
作为对本实用新型的进一步改进，所述余热回收管道的末端与第一回旋式烘干机和第二回旋式烘干机之间、所述炭化炉出气口与余热回收管道和高温离心风机之间、所述第一回旋式烘干机和第二回旋式烘干机出气口管道处均设有高温电动调节阀。
作为对本实用新型的进一步改进，所述余热回收管道上设有膨胀节。
与现有技术相比，本实用新型取得的技术效果是：
1、污泥经过双重烘干，烘干效果好，烘干机的热源来自炭化炉和蓄热室，炭化炉的部分热量同样能回收至蓄热室，能源利用率极高。
2、系统中所有含尘废气均通过气箱脉冲袋收尘器进行收尘，收尘后的物料送入炭化炉，废气通过风机引入废气处理装置进行除菌除臭，使尾气低于环保标准后排放。
3、本系统可实现污泥碳化规模化处理，降低工程造价的同时还保证了各技术指标的先进性，经济合理切实可靠。
