申请日2017.04.14
公开(公告)日2017.07.07
IPC分类号C02F5/00
摘要
本发明涉及一种净水机废水回收利用系统，其与电热水器连接，该系统包括：第一储水箱，其具有第一入水口和第二入水口，第一入水口与净水机的出水管连接，第二入水口与自来水进水管连接，第一储水箱中设置有液位传感器和用于检测水的硬度的水硬度检测仪，第一储水箱还设置有溢流管道;增压泵，其入水口与第一储水箱的出水管连接，其出水口通过系统出水管连接至电热水器的入水口;电磁阀，其设置在自来水进水管中;压力传感器，其设置在系统出水管中;水软化装置，其形成自循环回路，以对第一储水箱中的水进行软化处理;控制器，与增压泵、液位传感器、电磁阀、压力传感器、水硬度检测仪、和水软化装置分别联接。
权利要求书
1.一种净水机废水回收利用系统，其特征在于，所述净水机废水回收利用系统与电热水器连接，所述净水机废水回收利用系统包括：
第一储水箱，所述第一储水箱具有第一入水口和第二入水口，所述第一入水口与净水机的出水管连接，所述第二入水口与自来水进水管连接，所述第一储水箱中设置有液位传感器和用于检测水的硬度的水硬度检测仪，所述第一储水箱还设置有溢流管道;
增压泵，所述增压泵的入水口与所述第一储水箱的出水管连接，所述增压泵的出水口通过系统出水管连接至所述电热水器的入水口;
电磁阀，所述电磁阀设置在所述自来水进水管中;
压力传感器，所述压力传感器设置在所述系统出水管中;
水软化装置，所述水软化装置形成自循环回路，以对所述第一储水箱中的水进行软化处理;以及
控制器，所述控制器与所述增压泵、所述液位传感器、所述电磁阀、所述压力传感器、所述水硬度检测仪、和所述水软化装置分别联接。
2.根据权利要求1所述的净水机废水回收利用系统，其特征在于，所述净水机废水回收利用系统还包括与马桶储水器连接的第二储水箱，所述第二储水箱的入水口与所述第一储水箱的溢流管道连接，所述马桶储水器通过废水进水管连接至所述第二储水箱的出水口，所述第二储水箱的所述出水口高于所述马桶储水器的最高点，所述马桶储水器还设置有自来水或中水进水管。
3.根据权利要求1所述的净水机废水回收利用系统，其特征在于，所述水软化装置利用离子交换法对所述第一储水箱中的水进行软化处理。
4.根据权利要求1所述的净水机废水回收利用系统，其特征在于，所述水软化装置利用电磁法对所述第一储水箱中的水进行软化处理。
5.根据权利要求1所述的用于智慧家居的净水机废水回收利用系统，其特征在于，所述增压泵是自吸式增压泵。
6.一种回收利用净水机废水的方法，所述方法是利用根据权利要求1至5中任一项所述的净水机废水回收利用系统来实施的，其特征在于，所述方法包括：
实时监测所述第一储水箱中的水位，并且，实时监测所述电热水器中的进水管道中的压力;
当所述电热水器的进水管道中的压力发生变化时，若此时达到预定水位，则使所述电磁阀关闭，从而自来水无法进入所述第一储水箱，若未达到所述预定水位，则控制所述电磁阀开启，使自来水通过自来水进水管补充到所述第一储水箱中，并且启动所述增压泵从而将所述第一储水箱中的水供给至电热水器;以及
当所述电热水器充满时，关闭所述增压泵。
说明书
净水机废水回收利用系统及回收利用净水机废水的方法
技术领域
本发明涉及家电领域，具体地涉及一种净水机废水回收利用系统及回收利用净水机废水的方法。
背景技术
随着科技的进步和社会的发展，尤其是在计算机技术、通信技术和控制技术快速发展并且能够越来越广泛且有效地解决实际问题的前提下，出现了智能化程度更高的智慧城市和更加人性化的智慧家居，在提高了居家生活的便利化和人性化的同时提高了对能源和资源的利用，从而在很大程度上避免了对资源的浪费。
越来越多的居民使用净水机将自来水净化处理成更加适合人们饮用的水。目前普遍采用的自洁式净水机解决了传统净水机需要定期人工拆洗的问题，然而由于增加一条洗涤水通路因而会产生较多的废水。大部分家庭直接将废水排放至下水道，一部分用排放的废水冲洗马桶，因此对废水普遍欠缺有效地再利用。事实上，净水机排放的废水已经经过了三级过滤，属于洁净程度较高的水，但是盐度较高、硬度较大。如果经过了适当的处理，净水机排放的废水能够被用于更广泛的用途。
发明内容
本发明的目的是针对现有技术存在的不足对净水机废水进行更加合理高效的利用，该目的通过以下技术方案实现：

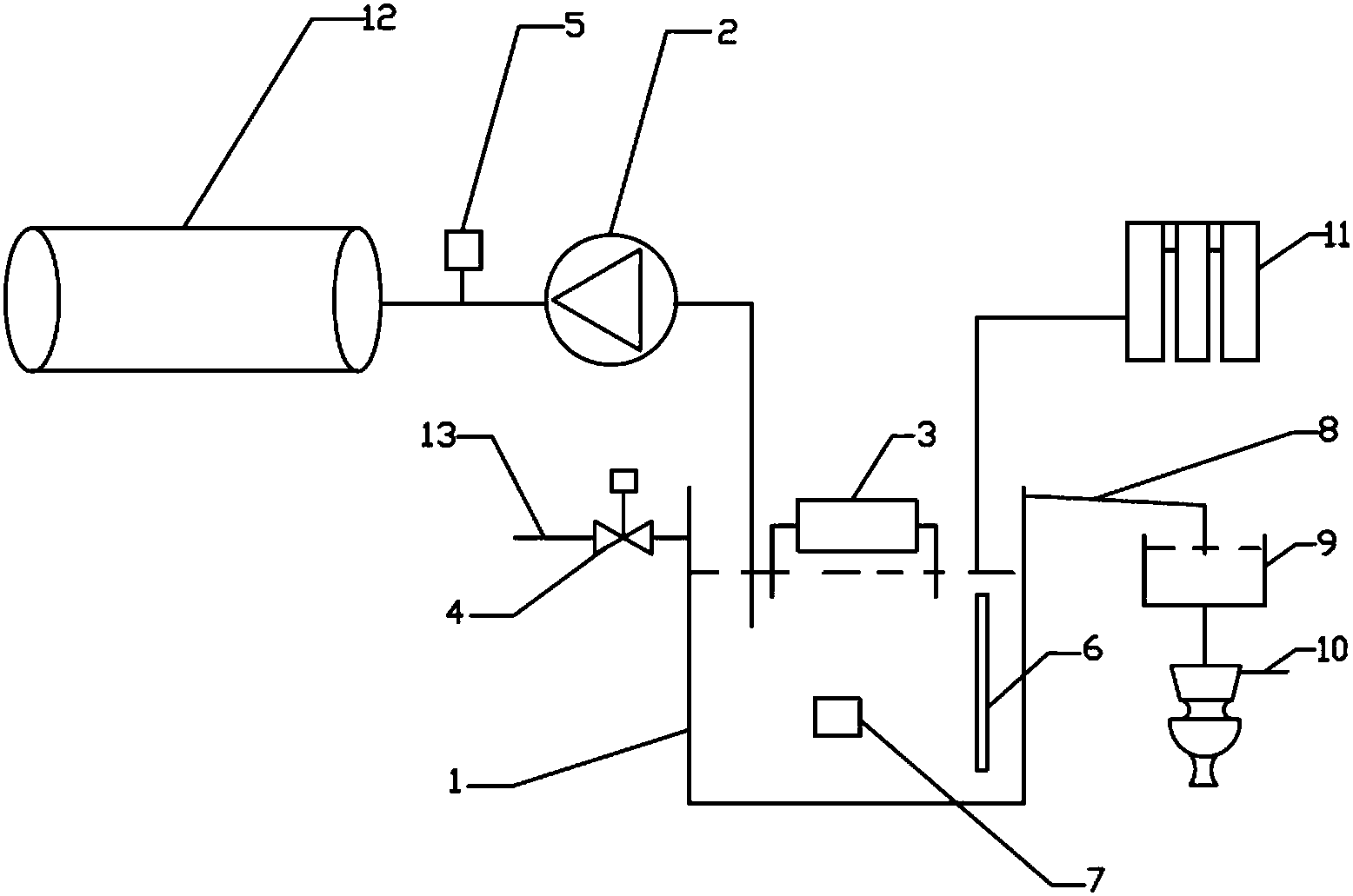

本发明涉及一种净水机废水回收利用系统，所述净水机废水回收利用系统与电热水器连接，所述净水机废水回收利用系统包括：
第一储水箱，所述第一储水箱具有第一入水口和第二入水口，所述第一入水口与净水机的出水管连接，所述第二入水口与自来水进水管连接，所述第一储水箱中设置有液位传感器和用于检测水的硬度的水硬度检测仪，所述第一储水箱还设置有溢流管道;
增压泵，所述增压泵的入水口与所述第一储水箱的出水管连接，所述增压泵的出水口通过系统出水管连接至所述电热水器的入水口;
电磁阀，所述电磁阀设置在所述自来水进水管中;
压力传感器，所述压力传感器设置在所述系统出水管中;
水软化装置，所述水软化装置形成自循环回路，以对所述第一储水箱中的水进行软化处理;
控制器，所述控制器与所述增压泵、所述液位传感器、所述电磁阀、所述压力传感器、所述水硬度检测仪、和所述水软化装置分别联接。
根据本发明的优选的实施方式，所述净水机废水回收利用系统还包括与马桶储水器连接的第二储水箱，所述第二储水箱的入水口与所述第一储水箱的溢流管道连接，所述马桶储水器通过废水进水管连接至所述第二储水箱的出水口，所述第二储水箱的所述出水口高于所述马桶储水器的最高点，所述马桶储水器还设置有自来水或中水进水管。
进一步地，所述水软化装置利用离子交换法对所述第一储水箱中的水进行软化处理。
进一步地，所述水软化装置利用电磁法对所述第一储水箱中的水进行软化处理。
更进一步地，所述增压泵是自吸式增压泵。
另外，本发明还涉及一种回收利用净水机废水的方法，该方法是利用上述净水机废水回收利用系统来实施的，该方法包括：
实时监测所述第一储水箱中的水位，并且，实时监测所述电热水器中的进水管道中的压力;
当所述电热水器的进水管道中的压力发生变化时，若此时达到预定水位，则使所述电磁阀关闭，从而自来水无法进入所述第一储水箱，若未达到所述预定水位，则控制所述电磁阀开启，使自来水通过自来水进水管补充到所述第一储水箱中，并且启动所述增压泵从而将所述第一储水箱中的水供给至电热水器;以及
当所述电热水器充满时，关闭所述增压泵。
本发明的优点在于：通过合理的设计布局从而对净水机排放的废水进行存储和处理，实现了将净水机废水有效地用于耗水量较大的电热水器，从而实现了对水资源的有效利用。通过软化处理降低水的硬度从而更加有利于洗浴和对其他物品的清洗。
