申请日2016.12.23
公开(公告)日2017.03.22
IPC分类号C02F9/02; C02F103/12
摘要
本发明公开了一种玻璃生产污水处理系统，包括调节池、沉淀池、污泥池、隔油池、集油池、气浮池、砂滤池、软化池、二沉池、活性炭池和清水池，沉淀池的入口和调节池的出口相连，沉淀池的油水出口和隔油池的入口相连，污泥出口和污泥池相连，隔油池的出油口和集油池相连，出水口和气浮池的入口相连，气浮池分别与砂滤池和二沉池的入口相连，砂滤池的出口与软化池相连，二沉池的出口和活性炭池的入口相连，活性炭池的出口和清水池相连。本发明设计布局科学合理，可将玻璃生产中产生的含油污水进行有效处理，出水含油量可减少95%以上，减少了对环境的危害。

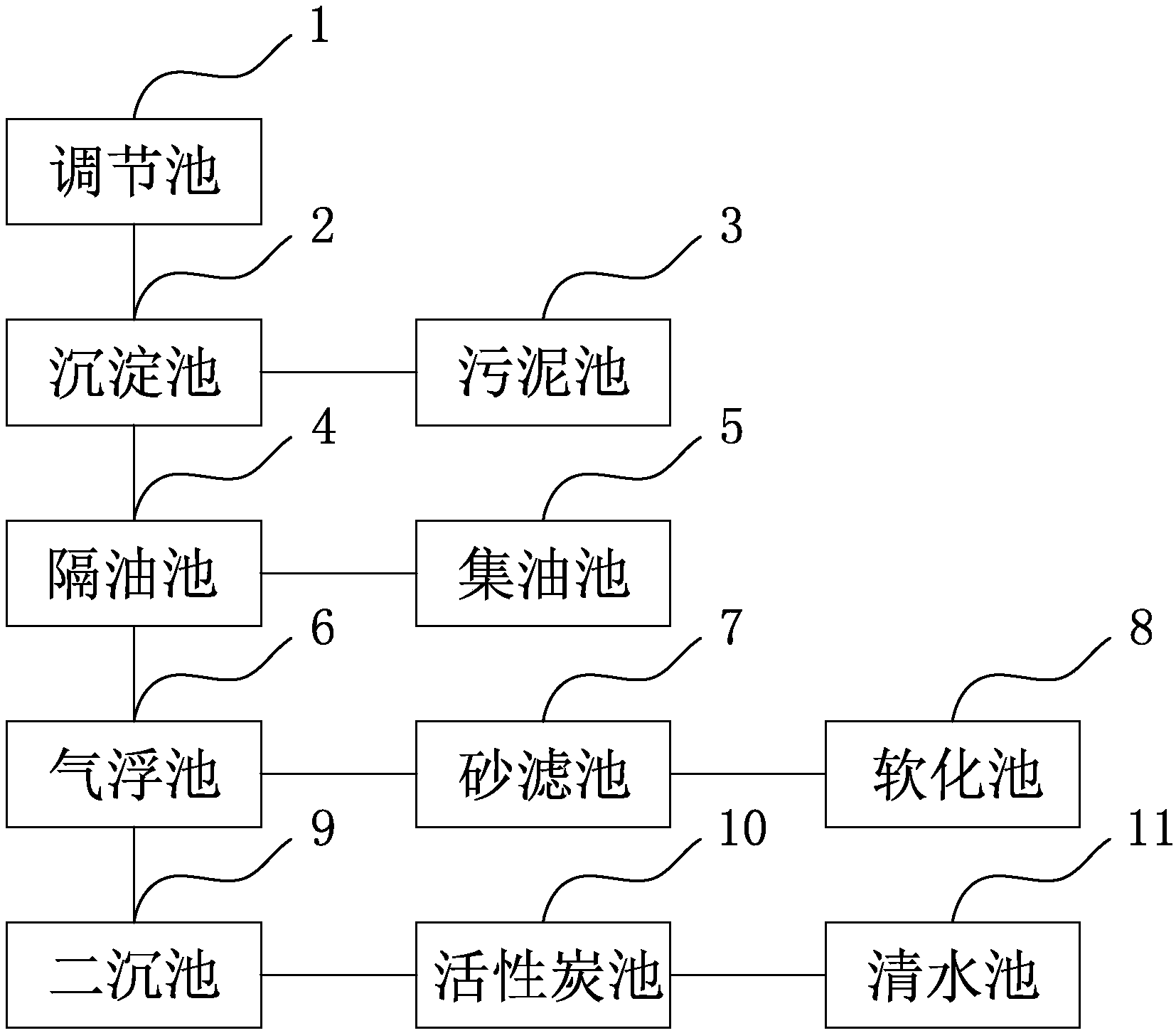

摘要附图
权利要求书
1.一种玻璃生产污水处理系统，其特征在于：包括调节池(1)、沉淀池(2)、污泥池(3)、隔油池(4)、集油池(5)、气浮池(6)、砂滤池(7)、软化池(8)、二沉池(9)、活性炭池(10)和清水池(11)，所述调节池(1)的入口和玻璃生产污水的排出口相连，所述沉淀池(2)的入口和调节池(1)的出口相连，所述沉淀池(2)设置有油水出口和污泥出口，油水出口和隔油池(4)的入口相连，污泥出口和污泥池(3)相连，所述隔油池(4)设置有上部的出油口和下部的出水口，出油口和集油池(5)相连，出水口和气浮池(6)的入口相连，所述气浮池(6)设置有两个出口且分别与砂滤池(7)和二沉池(9)的入口相连，所述砂滤池(7)的出口与软化池(8)相连，所述二沉池(9)的出口和活性炭池(10)的入口相连，所述活性炭池(10)的出口和清水池(11)相连。
2.根据权利要求1所述的玻璃生产污水处理系统，其特征在于：所述沉淀池(2)的入口设置有格栅，格栅的间隙为15～40mm。
3.根据权利要求1所述的玻璃生产 污水处理系统，其特征在于：所述调节池(1)为上封口式结构，其大小为10～12×15～18×4～6m。
4.根据权利要求1所述的玻璃生产污水处理系统，其特征在于：所述沉淀池(2)为竖流式结构，油水出口为四周溢流堰溢流出水方式,污泥出口为气提管道排泥方式，沉淀池(2)的直径为5～6m，深度为7～8m。
5.根据权利要求1所述的玻璃生产污水处理系统，其特征在于：所述隔油池(4)为平流式结构，其大小为12～15×2～3×2～3m。
6.根据权利要求1所述的玻璃生产污水处理系统，其特征在于：所述气浮池(6)的供气方式为泵前插管进气、水泵—射流器供气或水泵—空压机供气。
说明书
一种玻璃生产污水处理系统
技术领域
本发明涉及污水处理技术领域，具体是一种玻璃生产污水处理系统。
背景技术
玻璃生产企业是耗水大户，在熔窑冷却、用余热生产蒸汽、空压机制造压缩空气等工段中，均需要大量水资源。据估算，玻璃行业每年排放废水约3700万立方米，玻璃厂废水对环境造成的危害不可忽视。玻璃工业，尤其是平板玻璃生产线，大多采用重油为燃料，因此含油污水是玻璃生产行业中最大的污染来源之一。
一般情况下，含油污水的含油量为几十到几千mg/L。根据其存在形式的不同，污水中的油类可分为浮油、分散油、乳化油和溶解油4种。含油污水被排到江河湖海等水体后，油层覆盖水面，阻止空气中的氧向水中的扩散;水体中由于溶解氧减少，藻类进行的光合作用受到限制;影响水生生物的正常生长，使水生动植物有油味或毒性，甚至使水体变臭，破坏水资源的利用价值;如果牲畜饮了含油污水，通常会感染致命的食道病;如果用含油污水灌溉农田，油分及其衍生物将覆盖土壤和植物的表面，堵塞土壤的孔隙，阻止空气透入，或使土壤不能正常进行新陈代谢和微生物新陈代谢，严重时会造成农作物减产或死亡。另外，由于溢油的漂移和扩散，会荒废海滩和海滨旅游区，造成极大的环境危害和社会危害。但更主要的危害是石油中含有致癌烃，被鱼、贝富集并通过食物链危害人体健康。因此，对玻璃行业中的含油污水进行有效处理是极其必要的。
发明内容
本发明要解决的技术问题是提供一种玻璃生产污水处理系统，其结构简单，操作方便，能够对玻璃生产行业中产生的含油污水进行有效处理，减少对环境的危害。
为解决上述技术问题，本发明采用以下技术方案：
一种玻璃生产污水处理系统，包括调节池、沉淀池、污泥池、隔油池、集油池、气浮池、砂滤池、软化池、二沉池、活性炭池和清水池，所述调节池的入口和玻璃生产污水的排出口相连，所述沉淀池的入口和调节池的出口相连，所述沉淀池设置有油水出口和污泥出口，油水出口和隔油池的入口相连，污泥出口和污泥池相连，所述隔油池设置有上部的出油口和下部的出水口，出油口和集油池相连，出水口和气浮池的入口相连，所述气浮池设置有两个出口且分别与砂滤池和二沉池的入口相连，所述砂滤池的出口与软化池相连，所述二沉池的出口和活性炭池的入口相连，所述活性炭池的出口和清水池相连。
作为上述技术方案的进一步改进：
所述沉淀池的入口还设置有格栅，格栅的间隙为15～40mm。
优选的，所述调节池为上封口式结构，其大小为10～12×15～18×4～6m。
优选的，所述沉淀池为竖流式结构，油水出口为四周溢流堰溢流出水方式，污泥出口为气提管道排泥方式，沉淀池的直径为5～6m，深度为7～8m。
优选的，所述隔油池为平流式结构，其大小为12～15×2～3×2～3m。
所述气浮池的供气方式为泵前插管进气、水泵—射流器供气或水泵—空压机供气。
本发明的有益效果为：
本发明设计布局科学合理，具有占地面积较小、处理成本低、自动化程度高等优点，其通过设置相互连接的一整套处理系统，可将玻璃生产中产生的含油污水进行有效处理，出水含油量可减少95%以上，减少了对环境的危害。
