申请日2016.12.23
公开(公告)日2017.03.22
IPC分类号B65G69/04
摘要
本发明涉及一种螺旋挤出式污泥布料机，包括支承架、安装在支承架上的驱动机构、安装在支承架上的移动式车载机构、安装在车载机构上的螺旋挤出机构;用于驱动车载机构沿着支承架直线往复移动的驱动机构与车载机构相接;支承架内设有用于污泥掉落的开放空间;具有向下挤出污泥功能的螺旋挤出机构位于支承架的开放空间的上方。料筒安装在车载机构上，螺杆置于料筒的内部，用于驱动螺杆转动的螺杆驱动装置安装在料筒的上部，与料筒内部相通的进料管安装在料筒上，挤出机机头设置在料筒的下端，挤出机机头的下端设有可拆卸的第五法兰。该布料机不仅能将污泥搅碎、成型并挤出，同时将挤出的污泥均匀布撒在干燥单元上，属于污泥处理的技术领域。

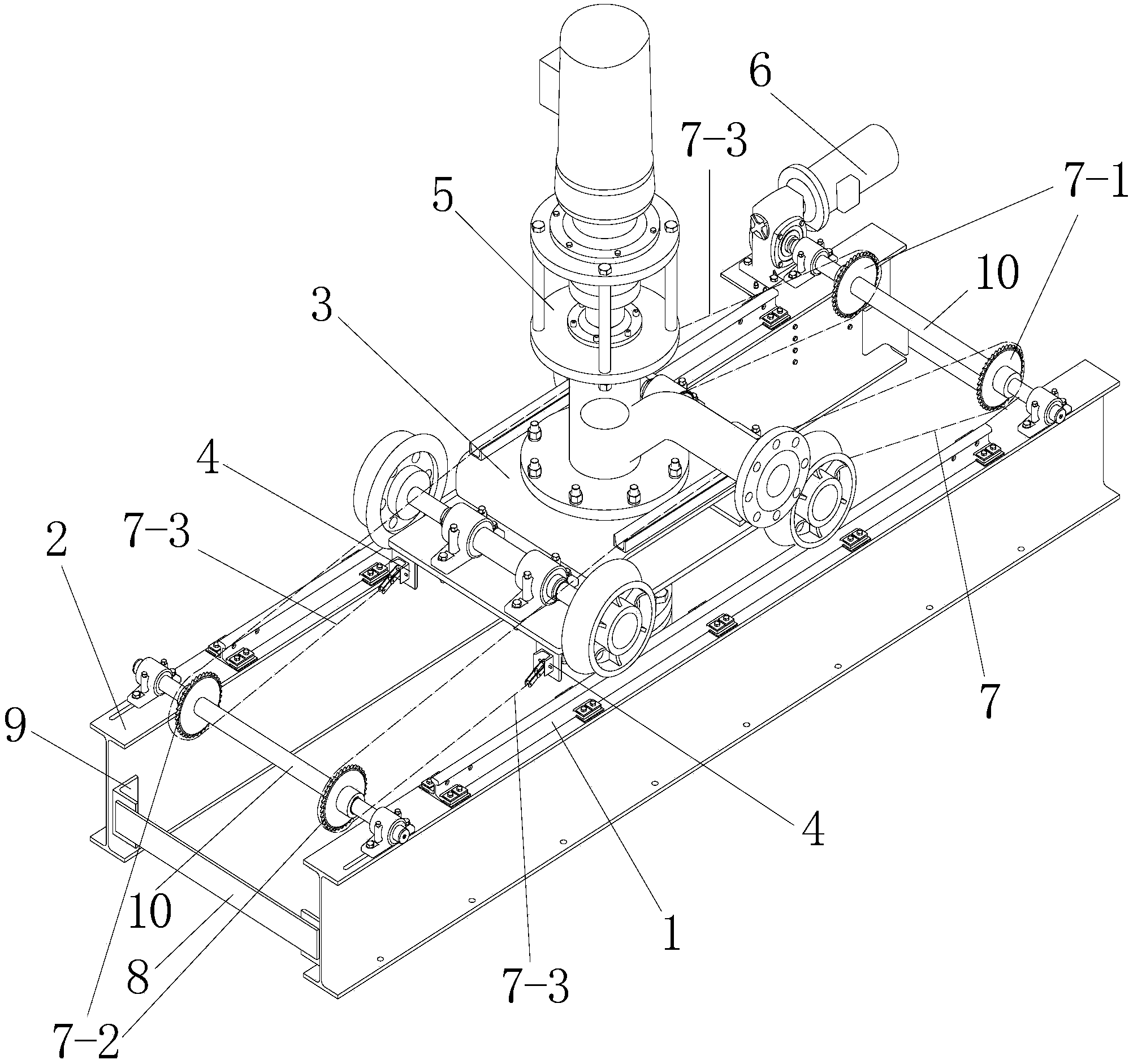

摘要附图
权利要求书
1.一种螺旋挤出式污泥布料机，其特征在于：包括支承架、安装在支承架上的驱动机构、安装在支承架上的移动式车载机构、安装在车载机构上的螺旋挤出机构;用于驱动车载机构沿着支承架直线往复移动的驱动机构与车载机构相接，支承架内设有用于污泥掉落的开放空间，向下挤出污泥的螺旋挤出机构位于支承架的开放空间的上方。
2.按照权利要求1所述的一种螺旋挤出式污泥布料机，其特征在于：螺旋挤出机构包括螺杆驱动装置、螺杆、料筒、进料管、挤出机机头;料筒安装在车载机构上，螺杆置于料筒的内部，用于驱动螺杆转动的螺杆驱动装置安装在料筒的上部，与料筒内部相通的进料管安装在料筒上，挤出机机头设置在料筒的下端，挤出机机头的下端设有通孔。
3.按照权利要求2所述的一种螺旋挤出式污泥布料机，其特征在于：螺杆驱动装置包括螺杆驱动电机、减速器、联轴器;螺杆驱动电机的输出端与减速器相接，减速器的输出端与联轴器相接，联轴器与螺杆相接。
4.按照权利要求3所述的一种螺旋挤出式 污泥布料机，其特征在于：减速器的下端设有第一法兰，料筒的上部设有第二法兰，第一法兰和第二法兰通过螺栓连接。
5.按照权利要求2所述的一种螺旋挤出式污泥布料机，其特征在于：挤出机机头包括第四法兰、第五法兰和密封件;第四法兰设置在料筒的下端，第五法兰设置在第四法兰的下端，密封件设置在第四法兰和第五法兰之间，第四法兰和第五法兰通过螺栓连接，第五法兰设有用于污泥掉落的均匀分布的多个通孔。
6.按照权利要求1所述的一种螺旋挤出式污泥布料机，其特征在于：支承架包括第一角铁、钢板、两个平行摆放的H型钢;钢板的两端均通过第一角铁与两个H型钢连接，两个平行摆放的H型钢形成一个开放空间。
7.按照权利要求1所述的一种螺旋挤出式污泥布料机，其特征在于：车载机构包括底座、两个前车轮、一根前轮轴、两个前轴承、两个后车轮、一根后轮轴、两个后轴承;前轴承安装在底座的前部，前轮轴安装在前轴承上，两个前车轮安装在前轮轴的左右两端;后轴承安装在底座的后部，后轮轴安装在后轴承上，两个后车轮安装在后轮轴的左右两端。
8.按照权利要求7所述的一种螺旋挤出式污泥布料机，其特征在于：底座包括底板和和车身，车身设置在底板上，前轴承和后轴承均固定在底板的上表面;车身上端面的左右两边均设有导向块，车身和底板上均设有通孔。
9.按照权利要求1所述的一种螺旋挤出式污泥布料机，其特征在于：驱动机构包括链轮减速机、两个链传动机构、链轮轴;两个链传动机构分别设置在支承架的左右两边，链传动机构包括主动链轮、被动链轮、用于缠绕主动链轮和被动链轮的链条，主动链轮设置在支承架的前部，被动链轮设置在支承架的后部，链条的一端通过固定组件连接在车载机构的前部，链条的另一端通过固定组件连接在车载机构的后部;链轮轴包括前链轮轴和后链轮轴，两个主动链轮设置在前链轮轴的左右两端，两个被动链轮设置在后链轮轴的左右两端。
10.按照权利要求9所述的一种螺旋挤出式污泥布料机，其特征在于：固定组件有四个，设置在车载机构下部的四周，固定组件包括第二角铁、槽钢、销轴;第二角铁焊接在车载机构的下部，槽钢固定在第二角铁上，销轴设置在槽钢上，链条的端部套设在销轴上。
说明书
一种螺旋挤出式污泥布料机
技术领域
本发明涉及污泥处理的技术领域，尤其涉及一种螺旋挤出式污泥布料机。
背景技术
污水经过初步处理后就会产生污泥，对这些含水率高的污泥必须要先进行干化，然后再进一步处理。如果污泥布料不均匀就会大大降低干化的效率，同时容易造成跑泥现象，影响现场操作环境。
公开号为CN204237696的专利申请公布了一种污泥均匀布料装置，该装置的布料方式是污泥首先经过污泥摊铺轴，然后经过污泥进料仓仓体，再到第一污泥破碎轴、第二污泥破碎轴，最后再经过污泥铺平轴，其中第一污泥破碎轴、第二污泥破碎轴的外周都环绕着螺旋带，污泥铺平轴的外周设有竖直的刮刀。但是该装置还具有以下缺点：1、如果开始时污泥的进料是扎堆的，那么污泥在铺平轴的作用下无法使污泥均匀布满在滤布上。2、由于所述破碎轴的螺旋带和带有刮刀的铺平轴都是水平放置的，紧贴着滤布，容易与滤布产生较大的摩擦，加快了零件的磨损，同时增大了能耗。3、由于四个运动轴是采用独立动力源，需要很大的功率，能量消耗就更大。
发明内容
针对现有技术中存在的技术问题，本发明的目的是：提供一种螺旋挤出式污泥布料机，该布料机不仅能将污泥搅碎并挤出，同时将挤出的污泥均匀布撒在干燥单元上。
为了达到上述目的，本发明采用如下技术方案：
一种螺旋挤出式污泥布料机，包括支承架、安装在支承架上的驱动机构、安装在支承架上的移动式车载机构、安装在车载机构上的螺旋挤出机构;用于驱动车载机构沿着支承架直线往复移动的驱动机构与车载机构相接，支承架内设有用于污泥掉落的开放空间，向下挤出污泥的螺旋挤出机构位于支承架的开放空间的上方。
进一步的是：螺旋挤出机构包括螺杆驱动装置、螺杆、料筒、进料管、挤出机机头;料筒安装在车载机构上，螺杆置于料筒的内部，用于驱动螺杆转动的螺杆驱动装置安装在料筒的上部，与料筒内部相通的进料管安装在料筒上，挤出机机头设置在料筒的下端，挤出机机头的下端设有通孔。螺杆驱动装置工作，螺杆转动，进而向下挤出污泥，污泥从挤出机机头的第五法兰的通孔挤出并成型，然后掉落。
进一步的是：螺杆驱动装置包括螺杆驱动电机、减速器、联轴器;螺杆驱动电机的输出端与减速器相接，减速器的输出端与联轴器相接，联轴器与螺杆相接。螺杆驱动装置结构简单，容易在市场上购买得到。
进一步的是：减速器的下端设有第一法兰，料筒的上部设有第二法兰，第一法兰和第二法兰通过螺栓连接。从而将螺杆驱动电机和减速器固定在料筒的上方。螺杆驱动装置和料筒的安装结构简单。
进一步的是：挤出机机头包括第四法兰、第五法兰和密封件;第四法兰设置在料筒的下端，第五法兰设置在第四法兰的下端，密封件设置在第四法兰和第五法兰之间，第四法兰和第五法兰通过螺栓连接，第五法兰设有用于污泥掉落的均匀分布的多个通孔。第五法兰为成型法兰，不同规格型号的成型法兰上有不同形状和大小的通孔，更换不同的成型法兰可以使挤出的污泥形成不同的形状和尺寸，改变污泥的干化表面积。
进一步的是：支承架包括第一角铁、钢板、两个平行摆放的H型钢;钢板的两端均通过第一角铁与两个H型钢连接，两个平行摆放的H型钢形成一个开放空间。H型钢的承载能力强，使得支承架能承受较强的承载力。
进一步的是：车载机构包括底座、两个前车轮、一根前轮轴、两个前轴承、两个后车轮、一根后轮轴、两个后轴承;前轴承安装在底座的前部，前轮轴安装在前轴承上，两个前车轮安装在前轮轴的左右两端;后轴承安装在底座的后部，后轮轴安装在后轴承上，两个后车轮安装在后轮轴的左右两端。这种结构的车载机构，结构简单，制作成本低，运行平稳。
进一步的是：底座包括底板和和车身，车身设置在底板上，前轴承和后轴承均固定在底板的上表面;车身上端面的左右两边均设有导向块，车身和底板上均设有通孔。导向块能保证链条在运动时不会左右摇摆。
进一步的是：驱动机构包括链轮减速机、两个链传动机构、链轮轴;两个链传动机构分别设置在支承架的左右两边，链传动机构包括主动链轮、被动链轮、用于缠绕主动链轮和被动链轮的链条，主动链轮设置在支承架的前部，被动链轮设置在支承架的后部，链条的一端通过固定组件连接在车载机构的前部，链条的另一端通过固定组件连接在车载机构的后部;链轮轴包括前链轮轴和后链轮轴，两个主动链轮设置在前链轮轴的左右两端，两个被动链轮设置在后链轮轴的左右两端。这种结构的驱动机构，结构简单，制作成本低，运行平稳。
进一步的是：固定组件有四个，设置在车载机构下部的四周，固定组件包括第二角铁、槽钢、销轴;第二角铁焊接在车载机构的下部，槽钢固定在第二角铁上，销轴设置在槽钢上，链条的端部套设在销轴上。这种结构的固定组件，结构简单，制作成本低。
总的说来，本发明具有如下优点：
1、该布料机不仅能将污泥搅碎并挤出，同时将挤出的污泥均匀布撒在干燥单元上，该布料机不易磨损、耗能低。
2、采用螺旋挤出机构，将污泥进行充分搅碎并均匀挤出，降低了污泥的粘结度，减少了动力源，具有磨损低、耗能少的优点。
3、采用链传动机构，链条连接在固定组件上，实现车载机构的往复运动，车载机构由导轨引导，保证小车运动的路径不变，同时减低了车载机构运动的摩擦。
4、由于螺旋挤出机构是固定在车载机构上的，所以挤出的污泥随着小车的匀速运动而均匀地撒布在干燥单元上，避免了挤出的污泥产生堆积现象。
5、挤出机机头有可拆卸的成型法兰，不同规格型号的成型法兰上带有不同形状和大小的通孔，更换成型法兰可以使挤出的污泥形成不同形状和尺寸，从而改变污泥的干化表面积。
