申请日2017.01.13
公开(公告)日2017.08.08
IPC分类号C02F9/14; C02F3/02; C02F3/10
摘要
本实用新型一种污水过滤净化设备属于过滤净化技术领域,是一种用于污水的过滤净化设备。包括接口、过滤口、处理装置、曝气装置、传感片、污水层、检测器和搅拌装置，搅拌装置、过滤口和处理装置依次相连;曝气装置设置在处理装置的侧面，通过曝气管与处理装置相连;污水层通过排水管道与处理装置的内部相连;在排水管道上设有传感片，在污水层上设有检测器;所述处理装置具有生物处理槽;曝气装置包括曝气管和风机;搅拌装置设置在生物处理槽上部的搅拌箱内部上方;所述搅拌装置包括伸缩套管、搅拌网盘和驱动电机。有利于实用方便，爆出气体，使用方便，操作快捷，使得提高安全效果，完善功能多样性，降低维护成本，提高工作效率。
权利要求书

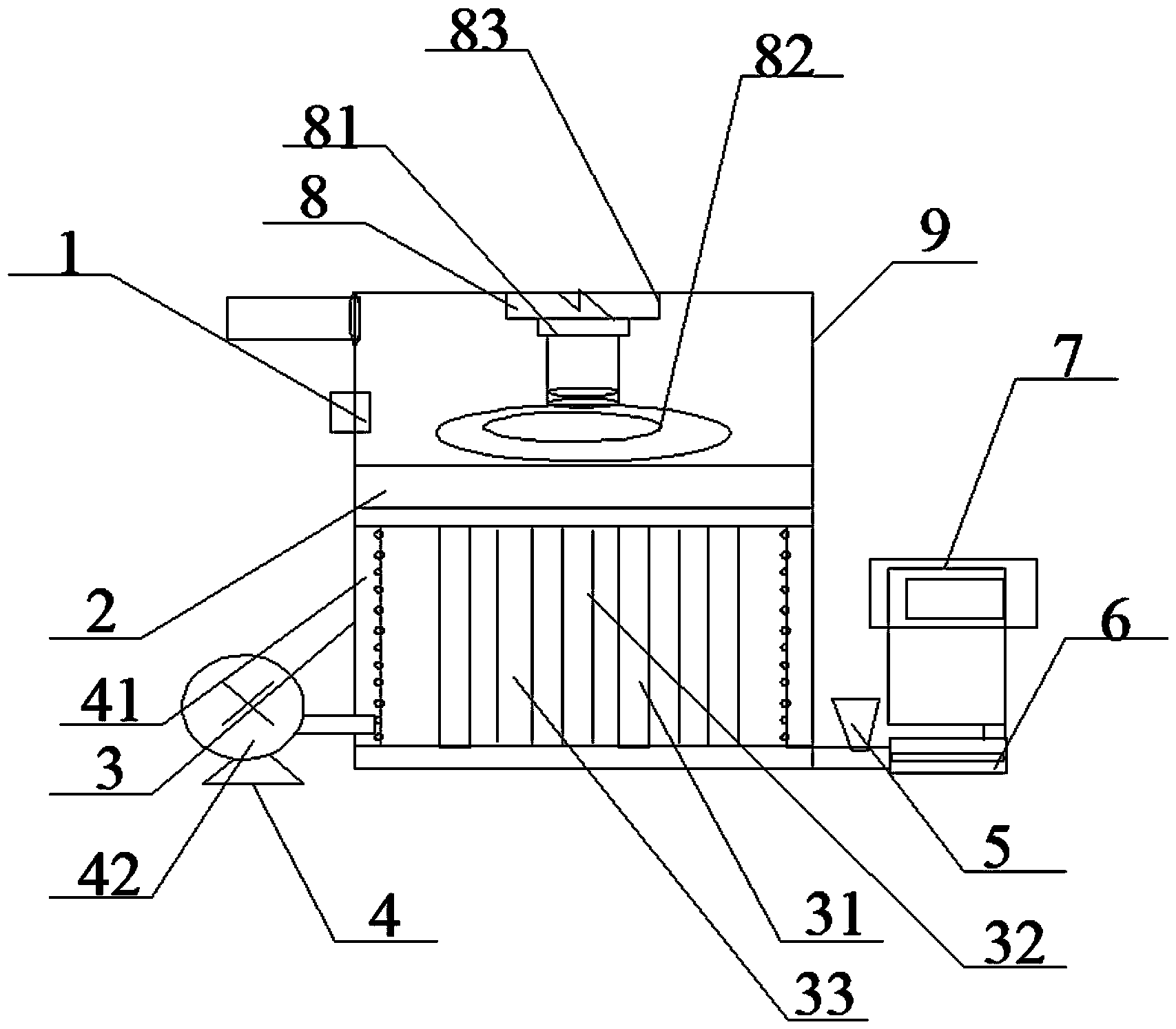

1.一种污水过滤净化设备，其特征在于：包括接口、过滤口、处理装置、曝气装置、传感片、污水层、检测器和搅拌装置，搅拌装置、过滤口和处理装置依次相连;曝气装置设置在处理装置的侧面，通过曝气管与处理装置相连;污水层通过排水管道与处理装置的内部相连;在排水管道上设有传感片，在污水层上设有检测器;
所述处理装置具有生物处理槽，在生物处理槽内垂直地设有均匀分布的分隔板，在分隔板之间设有生物载体;
曝气装置包括曝气管和风机，曝气管设置在处理装置的内部，风机设置在处理装置外部，风机的出气端与曝气管相连;所述的曝气管上设置有曝气孔;
搅拌装置设置在生物处理槽上部的搅拌箱内部上方;所述搅拌装置包括伸缩套管、搅拌网盘和驱动电机，驱动电机的输出轴与伸缩套管上端相连，伸缩套管下端设有转轴，所述转轴与搅拌网盘相连，驱动电机的转动带动转轴转动。
2.根据权利要求1所述的污水过滤净化设备，其特征在于：所述曝气装置设有两套。
3.根据权利要求1所述的污水过滤净化设备，其特征在于：在生物载体上设置有微生物、有机物和空气。
4.根据权利要求1所述的污水过滤净化设备，其特征在于：所述的风机具体采用鼓风机。
5.根据权利要求1所述的污水过滤净化设备，其特征在于：所述检测器采用污水检测器。
说明书
一种污水过滤净化设备
技术领域
本实用新型一种污水过滤净化设备属于过滤净化技术领域,是一种用于污水的过滤净化设备。
背景技术
目前，过滤是在推动力的作用下，位于一侧的悬浮液(或含尘气)中的流体通过多孔介质的孔道向另一侧流动，颗粒则被截留，从而实现流体与颗粒的分离操作过程。但是，现有的污水过滤净化设备存在的功能不够完善，实用效果差，产品质量低，且不安全，处理不彻底，适用性小，工作效率低，功能单一，操作不灵活,且缺乏环保性的问题。
实用新型内容
本实用新型的目的是针对上述不足之处提供一种污水过滤净化设备，以解决现有的污水过滤净化设备存在的功能不够完善，实用效果差，产品质量低，且不安全，处理不彻底，适用性小，工作效率低，功能单一，操作不灵活,且缺乏环保性的问题。
本实用新型是采取以下技术方案实现的：
一种污水过滤净化设备，包括接口、过滤口、处理装置、曝气装置、传感片、污水层、检测器和搅拌装置，搅拌装置、过滤口和处理装置依次相连;曝气装置设置在处理装置的侧面，通过曝气管与处理装置相连;污水层通过排水管道与处理装置的内部相连;在排水管道上设有传感片，在污水层上设有检测器;
所述处理装置具有生物处理槽，在生物处理槽内垂直地设有均匀分布的分隔板，在分隔板之间设有生物载体;
曝气装置包括曝气管和风机，曝气管设置在处理装置的内部，风机设置在处理装置外部，风机的出气端与曝气管相连;所述的曝气管上设置有曝气孔，通过与风机的配合设置，有利于爆出气体，使得配合净化污水，从而达到最佳净水效果;
搅拌装置设置在生物处理槽上部的搅拌箱内部上方;所述搅拌装置包括伸缩套管、搅拌网盘和驱动电机，驱动电机的输出轴与伸缩套管上端相连，伸缩套管下端设有转轴，所述转轴与搅拌网盘相连，驱动电机的转动带动转轴转动，从而进一步带动搅拌网盘转动搅拌，搅拌灵活，提取废物彻底，从而加快过滤净化效果。
所述曝气装置设有两套。
在生物载体上设置有微生物、有机物和空气，有利于彻底地分解处理污水，处理过程安全可靠，完善处理功能。
所述的风机具体采用鼓风机，有利于制造吹出气体，提高净水效率，从而安全可靠。
所述检测器采用高精度污水检测器。
与现有技术相比，本实用新型提供一种污水过滤净化设备，广泛应用于过滤净化技术领域，同时，本实用新型的有益效果为：本实用新型的接口、过滤口、处理装置、曝气装置和检测器的设置，有利于实用方便，爆出气体，使用方便，操作快捷，使得提高安全效果，从而完善功能多样性，进而降低维护成本，进一步使得适用性强，提高工作效率，使得操作灵活，达到最佳使用效果。
