申请日2017.01.05
公开(公告)日2017.08.18
IPC分类号C02F1/461
摘要
本实用新型公开了一种改进型的电催水污水净化装置，包括箱体，所述箱体内部通过隔板分为净化室、中和室，所述净化室内壁底部设有活动过滤层，所述活动过滤层底部连接污水管一端，所述污水管贯穿所述箱体，所述污水管另一端设有第一控制阀，所述净化室内设有平行于所述隔板布置的电极板，所述电极板之间设有催化层，所述中和室顶部设有喷淋器;本实用新型设备构造合理，对净化过程产生的固体污物及时清除，产生的气体通过净化排出，使用此装置处理生活污水的速度可以达到5000立方每小时，处理量大，且此电催水处理装置的有机物分解效率非常高，能分解水中95%以上的有机物，具有参与反应的原料无污染、处理后的水为中性净化水的优点。
权利要求书

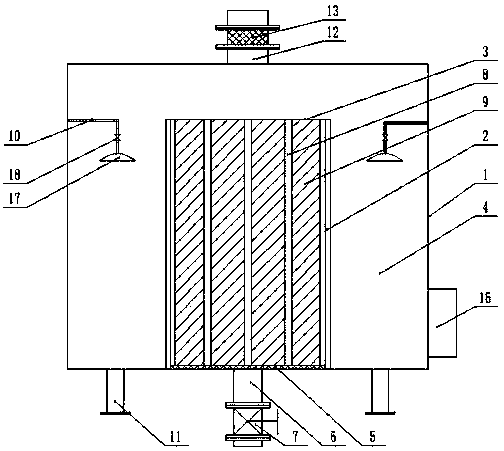

1.一种改进型的电催水污水净化装置，包括箱体(1)，其特征在于，所述箱体(1)内部通过隔板(2)分为净化室(3)和中和室(4)，所述净化室(3)的内壁底部设有活动过滤层(5)，所述活动过滤层(5)底部连接有污水管(6)，所述污水管(6)远离活动过滤层(5)的一端贯穿箱体(1)并向下延伸，所述污水管(6)远离活动过滤层(5)的一端设有第一控制阀(7)，所述净化室(3)内设有平行于所述隔板(2)布置的电极板(8)，所述电极板(8)之间设有催化层(9)，所述中和室(4)顶部设有喷淋器(10)，所述中和室(4)的外壁底部连接有净水管(11)，所述箱体(1)的顶部设有排气管(12)，所述排气管(12)内设有净化层(13)。
2.根据权利要求1所述的一种改进型的电催水污水净化装置，其特征在于，所述隔板(2)高度低于箱体(1)高度。
3.根据权利要求1所述的一种改进型的电催水污水净化装置，其特征在于，所述活动过滤层(5)一侧设有橡胶封闭层(14)，所述箱体(1)留有橡胶封闭层(14)厚度的缝。
4.根据权利要求1所述的一种改进型的电催水污水净化装置，其特征在于，所述隔板(2)内侧设有电极，所述电极板(8)两侧设有极性相反的电极，中间设有绝缘层(15)，电极均按相反极性交错布置，电极均电性连接电源(16)。
5.根据权利要求1所述的一种改进型的电催水污水净化装置，其特征在于，所述催化层(9)采用NaCl作为催化剂。
6.根据权利要求1所述的一种改进型的电催水污水净化装置，其特征在于，所述喷淋器(10)一端水平贯穿所述箱体(1)，所述喷淋器(10)另一端设有垂直布置的喷淋罩(17)，所述喷淋器(10)中间设有第二控制阀(18)。
说明书
一种改进型的电催水污水净化装置
技术领域
本实用新型涉及一种污水净化装置，特别涉及一种改进型的电催水污水净化装置。
背景技术
生活污水中一般含有较多的有机污染物，如蛋白质、脂肪、淀粉、糖类等有机物,同时也常含有病原菌、病毒和寄生虫卵，生活污水中还含有氮、磷等无机盐类，污水中还会有“恶臭”气体和少量的重金属元素，危害人的身体健康，现在大多数生活污水处理设备仅仅是简单过滤，沉淀就直接排放或者直接排放，无法形成有效的净化效果，不仅造成土地及地下水污染，同时也危害周围人的身体健康。
实用新型内容
本实用新型提出了一种改进型的电催水污水净化装置，解决了现有技术中净化效率低，且净化不全面，二次污染环境，危害人体健康的问题，通过在传统的处理方式加上一种电离催化污水处理装置，此装置在工作时，配合NaCl催化剂产生大量自由基，通过自由基强氧化性有效分解污水中的有机物，生成水、二氧化碳，再通过中和反应工序，将处理水中和为酸碱度合适的净化水。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种改进型的电催水污水净化装置，包括箱体，所述箱体内部通过隔板分为净化室和中和室，所述净化室的内壁底部设有活动过滤层，所述活动过滤层底部连接有污水管，所述污水管远离活动过滤层的一端贯穿箱体并向下延伸，所述污水管远离活动过滤层的一端设有第一控制阀，所述净化室内设有平行于所述隔板布置的电极板，所述电极板之间设有催化层，所述中和室顶部设有喷淋器，所述中和室的外壁底部连接有净水管，所述箱体的顶部设有排气管，所述排气管内设有净化层。
作为本实用新型的一种优选技术方案，所述隔板高度低于所述箱体高度。
作为本实用新型的一种优选技术方案，所述活动过滤层一侧设有橡胶封闭层，所述箱体留有橡胶封闭层厚度的缝。
作为本实用新型的一种优选技术方案，所述隔板内侧设有电极，电极板两侧设有极性相反的电极，中间设有绝缘层，所述电极均按相反极性交错布置，电极均电性连接电源。
作为本实用新型的一种优选技术方案，所述催化层采用NaCl作为催化剂。
作为本实用新型的一种优选技术方案，所述喷淋器一端水平贯穿箱体，所述喷淋器另一端设有垂直布置的喷淋罩，所述喷淋器中间设有第二控制阀。
本实用新型所达到的有益效果是：本实用新型设备构造合理;对净化过程产生的固体污物通过活动过滤层及时清除，产生的气体通过净化排出，对环境无污染;使用此装置处理生活污水的速度可以达到5000立方每小时，处理量大;且此电催水处理装置的有机物分解效率非常高，能分解水中95%以上的有机物;具有参与反应的原料无污染、处理后的水为中性净化水的优点。
