申请日2017.01.05
公开(公告)日2017.08.22
IPC分类号C02F9/08; B01D61/08
摘要
本实用新型公开了一种微废水净水设备，其特征在于：包括经水管依次相连的第一PP棉过滤器、活性炭过滤器、第二PP棉过滤器、第一增压泵、第一反渗透膜过滤器、第二反渗透膜过滤器、加热水箱及热水龙头;所述第一反渗透膜过滤器包括第一废水出口及第一净水出口，所述第二反渗透膜过滤器包括第二废水出口及第二净水出口;所述第一废水出口上连接有第一分流管，所述第二废水出口上连接有第二分流管，所述第一分流管及第二分流管经一废水管与一废水口相连;所述废水管上还设有一回流管，所述回流管的一端与所述废水管相连，另一端设置于所述活性炭过滤器的进水口处。本实用新型提高了水资源的利用率，防止水资源的浪费。
权利要求书

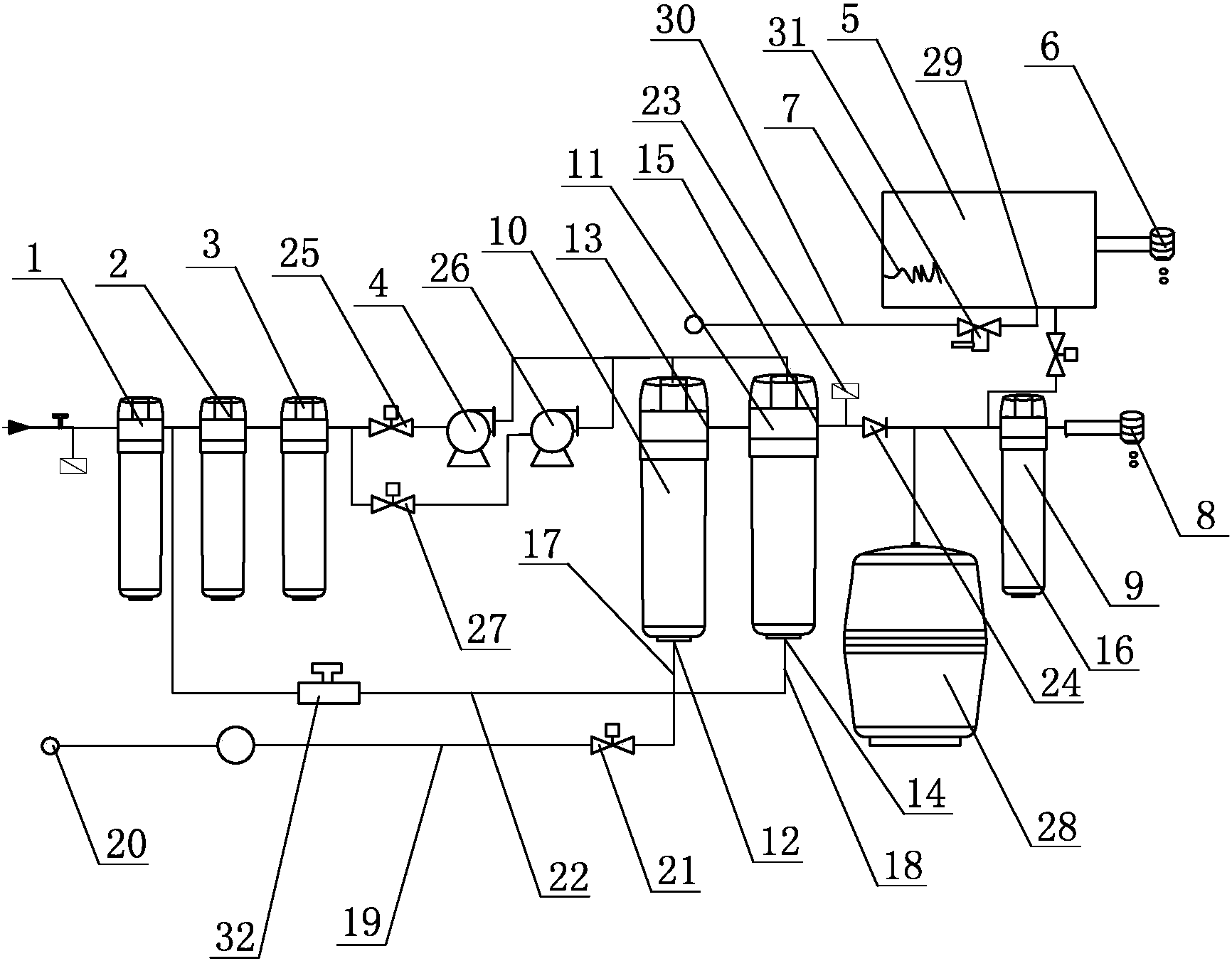

1.一种微废水净水设备，其特征在于：包括经水管依次相连的第一PP棉过滤器、活性炭过滤器、第二PP棉过滤器、第一增压泵、反渗透膜过滤器组件、加热水箱及热水龙头，所述加热水箱内设有电加热丝;所述反渗透膜过滤器组件与所述加热水箱之间的水管上还并接有一冷水龙头，所述冷水龙头的进水口出设有一紫外线杀菌器;所述反渗透膜过滤器组件包括第一反渗透膜过滤器及第二反渗透膜过滤器，所述第一增压泵的出水口经水管分别与所述第一、第二反渗透膜过滤器的进水口相连，所述第一反渗透膜过滤器包括第一废水出口及第一净水出口，所述第二反渗透膜过滤器包括第二废水出口及第二净水出口，所述第一净水出口与所述第二反渗透膜过滤器的进水口相连，所述第二净水出口经一净水管与所述加热水箱相连;所述第一废水出口上连接有第一分流管，所述第二废水出口上连接有第二分流管，所述第一分流管及第二分流管经一废水管与一废水口相连;所述废水管上设有进水电磁阀，所述进水电磁阀的进水口处还设有一回流管，所述回流管的一端与所述进水电磁阀的进水口处相连，另一端设置于所述活性炭过滤器的进水口处。
2.根据权利要求1所述的微废水净水设备，其特征在于：所述第二净水出口处还依次设有高压开关及止回阀。
3.根据权利要求1所述的微废水净水设备，其特征在于：所述第一增压泵的进水口出设有第一进水电磁阀。
4.根据权利要求3所述的微废水净水设备，其特征在于：还包括第二增压泵，所述第二增压泵的进水口设置于所述第二PP棉过滤器与所述第一进水电磁阀之间，所述第二增压泵的出水口与所述第一增压泵出水口处的水管相连。
5.根据权利要求2所述的微废水净水设备，其特征在于：所述止回阀出水口处的水管上还并接有一高压桶。
6.根据权利要求1所述的微废水净水设备，其特征在于：所述加热水箱的底部还设有一排污口，所述排污口与一排污管相连，且所述排污管上设有放水阀门。
说明书
一种微废水净水设备
技术领域
本实用新型涉及一种净水设备，尤其涉及一种微废水净水设备。
背景技术
反渗透净水机是利用反渗透膜的分离功能，将水在施以一定压力的情况下，通过反渗透膜，部分水分子透过反渗透膜流出，即为净水。水中的杂质相对浓缩后(即为浓水)流出。但是在目前的净水机中，这部分浓水是直接排出净水机的，非常的浪费。因此，如何解决上述技术问题，是本领域技术人员需要努力的方向。
发明内容
本实用新型目的是提供一种微废水净水设备，通过使用该结构，减少了净水机的废水，降低了水资源的浪费。
为达到上述目的，本实用新型采用的技术方案是：一种微废水净水设备，包括经水管依次相连的第一PP棉过滤器、活性炭过滤器、第二PP棉过滤器、第一增压泵、反渗透膜过滤器组件、加热水箱及热水龙头，所述加热水箱内设有电加热丝;所述反渗透膜过滤器组件与所述加热水箱之间的水管上还并接有一冷水龙头，所述冷水龙头的进水口出设有一紫外线杀菌器;所述反渗透膜过滤器组件包括第一反渗透膜过滤器及第二反渗透膜过滤器，所述第一增压泵的出水口经水管分别与所述第一、第二反渗透膜过滤器的进水口相连，所述第一反渗透膜过滤器包括第一废水出口及第一净水出口，所述第二反渗透膜过滤器包括第二废水出口及第二净水出口，所述第一净水出口与所述第二反渗透膜过滤器的进水口相连，所述第二净水出口经一净水管与所述加热水箱相连;所述第一废水出口上连接有第一分流管，所述第二废水出口上连接有第二分流管，所述第一分流管及第二分流管经一废水管与一废水口相连;所述废水管上设有进水电磁阀，所述进水电磁阀的进水口处还设有一回流管，所述回流管的一端与所述进水电磁阀的进水口处相连，另一端设置于所述活性炭过滤器的进水口处。
上述技术方案中，所述第二净水出口处还依次设有高压开关及止回阀。
上述技术方案中，所述第一增压泵的进水口出设有第一进水电磁阀。
上述技术方案中，还包括第二增压泵，所述第二增压泵的进水口设置于所述第二PP棉过滤器与所述第一进水电磁阀之间，所述第二增压泵的出水口与所述第一增压泵出水口处的水管相连。
上述技术方案中，所述止回阀出水口处的水管上还并接有一高压桶。
上述技术方案中，所述加热水箱的底部还设有一排污口，所述排污口与一排污管相连，且所述排污管上设有放水阀门。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：
1.本实用新型中在两个反渗透膜过滤器的废水出口上设置废水管用于排出废水，同时在废水管上连接回流管，利用回流管的出水端与活性炭过滤器的进水口连接，将反渗透膜过滤器过滤后的废水重新流入活性炭过滤器中重新开始过滤，可以多次对废水进行提纯，有效减少废水的产生，防止水资源的浪费;
2.本实用新型结构简单，易于实现。
