申请日2017.01.05
公开(公告)日2017.08.25
IPC分类号C02F1/00
摘要
本实用新型涉及一种生活污水处理中可调控回流结构。其目的是为了提供一种结构简单、可靠性强、操控简单的可调控回流结构。本实用新型包括左侧滑动阀门、右侧滑动阀门和滑轨，滑轨又包括第一滑轨和第二滑轨，第一滑轨和第二滑轨都沿水平方向设置，第一滑轨位于第二滑轨的正上方。滑轨安装在回流管道的回流口处，左侧滑动阀门和右侧滑动阀门的中间位置配合接触，左侧滑动阀门和右侧滑动阀门的后端边缘位置分别安装有多个滑轮，各滑轮嵌设在滑轨内，滑轨内部安装有电机，滑轮的传动轴与电机的输出轴连接，电机的控制端与外部控制器的控制信号输出端连接。左侧滑动阀门和右侧滑动阀门的中间位置都开设有导流口，导流口处设置有微生物滤网。
权利要求书
1.一种生活污水处理中可调控回流结构，其特征在于：包括滑动阀门和滑轨，滑轨安装在回流管道的回流口处，滑动阀门的后端安装有多个滑轮，各滑轮嵌设在滑轨内，滑轨内部安装有电机，滑轮的传动轴与电机的输出轴连接，电机的控制端与外部控制器的控制信号输出端连接，滑动阀门上开设有导流口，导流口处设置有微生物滤网(3)，回流管道的回流口处还安装有电磁阀，电磁阀的控制端与外部控制器的控制信号输出端连接。
2.根据权利要求1所述的一种生活污水处理中可调控回流结构，其特征在于：所述滑轨又包括第一滑轨(4)和第二滑轨(5)，第一滑轨(4)和第二滑轨(5)都沿水平方向设置，第一滑轨(4)位于第二滑轨(5)的正上方。

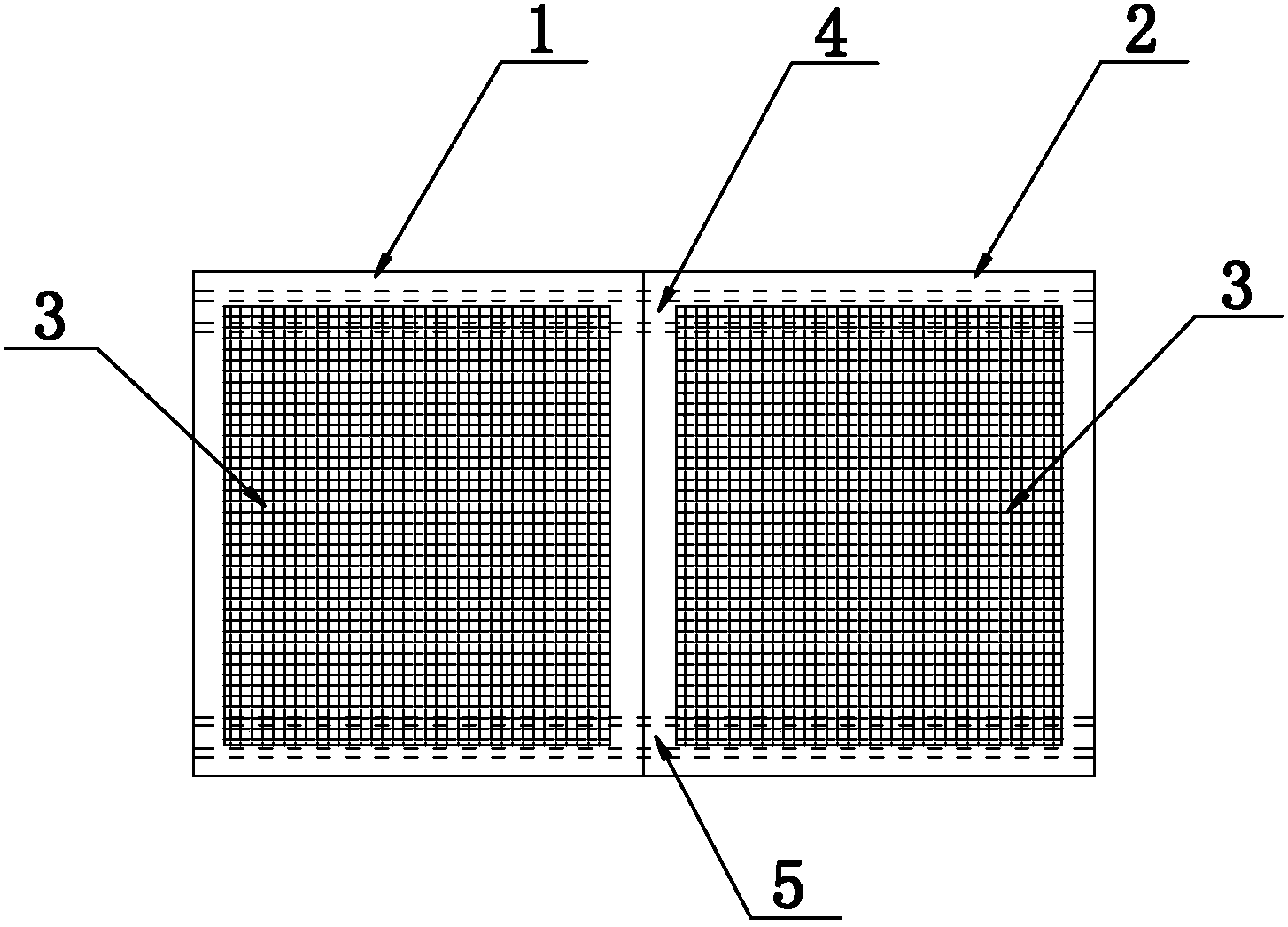

3.根据权利要求1所述的一种生活污水处理中可调控回流结构，其特征在于：所述滑动阀门又包括左侧滑动阀门(1)和右侧滑动阀门(2)，左侧滑动阀门(1)和右侧滑动阀门(2)的中间位置配合接触，各滑轮分别安装在左侧滑动阀门(1)和右侧滑动阀门(2)的后端边缘位置。
4.根据权利要求3所述的一种生活污水处理中可调控回流结构，其特征在于：所述导流口分别开设在左侧滑动阀门(1)和右侧滑动阀门(2)的中间位置。
5.根据权利要求1所述的一种生活污水处理中可调控回流结构，其特征在于：所述外部控制器为单片机控制器。
说明书
一种生活污水处理中可调控回流结构
技术领域
本实用新型涉及污水处理领域，特别是涉及一种生活污水处理中可调控回流结构。
背景技术
在现有生活污水的处理净化系统中常常具有回流功能，一旦污水净化达不到排放标准将会通过回流结构循环回处理净化系统的初始净化位置，但是在回流处理过程中并不是将污水中的所有成分统一进行重新处理，这样不仅浪费时间，而且加大处理净化系统的负荷，降低使用寿命。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、可靠性强、操控简单的生活污水处理中可调控回流结构。
本实用新型一种生活污水处理中可调控回流结构，其中，包括滑动阀门和滑轨，滑轨安装在回流管道的回流口处，滑动阀门的后端安装有多个滑轮，各滑轮嵌设在滑轨内，滑轨内部安装有电机，滑轮的传动轴与电机的输出轴连接，电机的控制端与外部控制器的控制信号输出端连接，滑动阀门上开设有导流口，导流口处设
