申请日2017.02.24
公开(公告)日2017.06.13
IPC分类号C02F9/02
摘要
本发明涉及污水处理设备领域，具体涉及一种用于污水处理的过滤网，包括匹配安装有前网的前网框、匹配安装有中网的中网框、以及匹配安装有后网的后网框;所述前网框的后面两侧对称设置有前滑槽;所述中网框的前面两侧对称设置有与所述前滑槽相匹配的前滑块，所述中网框的后面两侧对称设置有与后滑槽相匹配的后滑块;所述后滑槽对称设置在所述后网框的前面两侧;所述中网框的左右两侧对称设置有安装板，所述安装板上阵列设置有若干安装孔;所述前网的网孔四周设置有用于过滤和遮挡杂质的锯齿;所述中网的网丝为空心结构，网丝的内部填充设置有活性炭;所述后网为防菌过滤网。本发明结构简单，装拆方便，成本较低，污水处理效果较好。
权利要求书

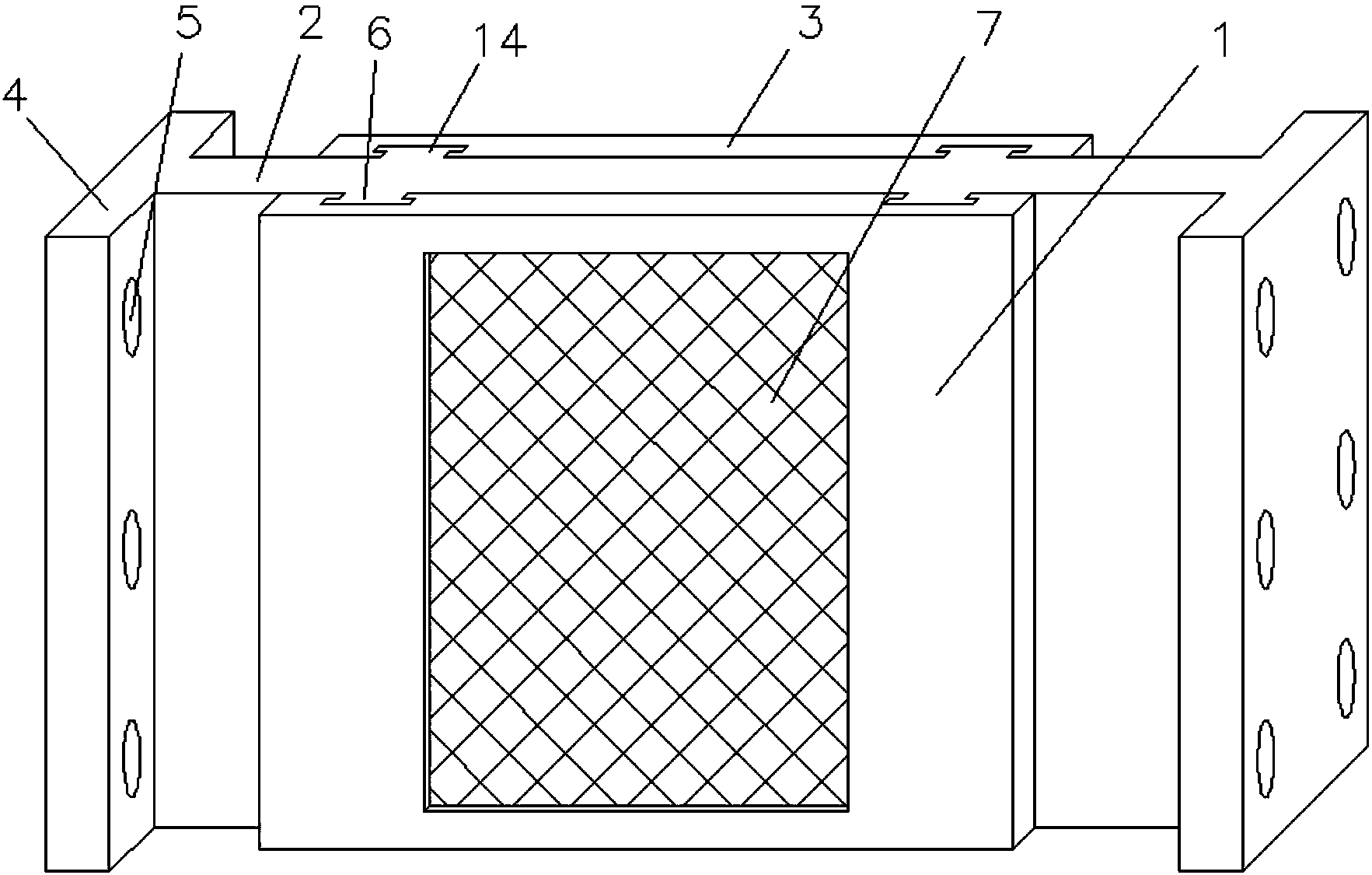

1.一种用于污水处理的过滤网，包括匹配安装有前网(7)的前网框(1)、匹配安装有中网(10)的中网框(2)、以及匹配安装有后网(12)的后网框(3)，其特征在于：所述前网框(1)的后面两侧对称设置有前滑槽(8);所述中网框(2)的前面两侧对称设置有与所述前滑槽(8)相匹配的前滑块(6)，所述中网框(2)的后面两侧对称设置有与后滑槽(13)相匹配的后滑块(14);所述后滑槽(13)对称设置在所述后网框(3)的前面两侧;所述中网框(2)的左右两侧对称设置有安装板(4)，所述安装板(4)上阵列设置有若干安装孔(5);所述前网(7)的网孔四周设置有用于过滤和遮挡杂质的锯齿(9);所述中网(10)的网丝为空心结构，网丝的内部填充设置有活性炭;所述后网(13)为防菌过滤网。
2.如权利要求1所述的一种用于污水处理的过滤网，其特征在于：所述前网(7)的材质为碳纤维增强材料，所述前网(7)的网孔孔径为1mm-2mm，前网(7)通过内嵌安装方式嵌入安装在所述前网框(1)中。
3.如权利要求1或2所述的一种用于污水处理的过滤网，其特征在于：所述前网(7)的网丝直径为0.5mm-0.8mm，所述前网(7)的网孔形状为圆形、长方形、正方形或六边形。
4.如权利要求1所述的一种用于污水处理的过滤网，其特征在于：所述锯齿(9)的外形为圆锥形结构，锥形结构的底部固定在所述前网(7)的网丝上，锥形结构的尖端方向指向所述前网(7)的网孔几何中心位置。
5.如权利要求1所述的一种用于污水处理的过滤网，其特征在于：所述中网(10)的材质为纤维编织物材料，所述中网(10)的网孔直径为0.5mm-1mm，所述中网(10)的网丝由纤维编织物材料编织成圆孔型的筒状。
6.如权利要求1所述的一种用于污水处理的过滤网，其特征在于：所述活性炭(11)为颗粒直径为0.2mm-0.3mm的球形颗粒状结构，所述活性炭(11)填充在中网(10)上彼此相邻的网丝交点之间的网丝空心内部。
7.如权利要求1所述的一种用于污水处理的过滤网，其特征在于：所述安装板(4)与中网框(2)一体制作而成。
8.如权利要求1所述的一种用于污水处理的过滤网，其特征在于：所述前滑块(6)与所述前滑槽(8)之间的配合面为光滑表面，两者之间为间隙配合;所述后滑块(14)与后滑槽(13)之间的配合表面为光滑表面，两者之间为间隙配合;所述前滑块(6)、后滑块(14)的截面形状结构均为T型结构;所述前滑块(6)、后滑块(14)与所述中网框(2)固定连接为一个整体。
说明书
一种用于污水处理的过滤网
技术领域
本发明涉及污水处理设备领域，具体涉及一种用于污水处理的过滤网。
背景技术
污水处理(sewage treatment,waste water treatment)是指为了使污水达到排水某一水体或再次使用的水质要求而对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。由于符合生活以及生产要求的水资源是人类生活及生产必不可少的资源，影响着人类生活质量的提高和工业、农业等经济的发展，因此，发明一种方便操作、同时污水处理效果较好的污水处理设备十分必要。
现有的污水处理设备中，专门用于污水处理的过滤网比较少见。经发明人检索发现，公开号为CN 102774902 A的专利公开了一种污水处理机，公开号为CN 103083989 A的专利公开了一种污水处理装置及污水处理方法，公开号为CN 104045187 A的专利公开了一种污水处理设备，同时公开号为CN 104529086 A的专利也公开了一种污水处理设备。但是，经过发明人仔细分析，上述公开的污水处理设备存在如下不足：一方面，现有的这些污水处理设备或机器，其结构普遍比较复杂，导致污水处理设备的制造成本比较高，同时由于其结构复杂，设备安装和拆卸也不方便;另一方面，这些污水处理设备普遍防菌过滤效果较差，通常只适用于水中颗粒状杂质的过滤处理，对于一些存在污水里面的丝状杂质难以进行有效过滤，从而导致其处理效果和质量较差。
因此，基于上述不足，目前亟需一种结构简单、成本较低、拆装方便、污水处理效果较好的污水处理装置，本发明基于上述不足提供一种用于污水处理的过滤网，以解决现有技术存在的问题。
发明内容
本发明的目的就在于：针对目前存在的上述问题，提供一种结构简单、成本较低、拆装方便、污水处理效果较好的用于污水处理的过滤网。
为了实现上述目的，本发明采用的技术方案是：
一种用于污水处理的过滤网，包括匹配安装有前网的前网框、匹配安装有中网的中网框、以及匹配安装有后网的后网框;所述前网框的后面两侧对称设置有前滑槽;所述中网框的前面两侧对称设置有与所述前滑槽相匹配的前滑块，所述中网框的后面两侧对称设置有与后滑槽相匹配的后滑块;所述后滑槽对称设置在所述后网框的前面两侧;所述中网框的左右两侧对称设置有安装板，所述安装板上阵列设置有若干安装孔;所述前网的网孔四周设置有用于过滤和遮挡杂质的锯齿;所述中网的网丝为空心结构，网丝的内部填充设置有活性炭;所述后网为防菌过滤网。
在本申请的上述方案中，过滤网包括匹配安装有前网的前网框、匹配安装有中网的中网框、以及匹配安装有后网的后网框，能够使本申请在污水处理过程中，通过多道污水处理过滤网络对污水进行处理，提高污水处理效率和质量;本申请通过三道过滤网的结构设计，简化了当前污水处理设备的复杂结构，使污水处理过滤网的制造成本得到有效降低，结合安装板和安装孔、滑槽以及滑块的安装方式，使过滤网的安装和拆卸更加方便。
同时，本申请的所述前网的网孔四周设置有用于过滤和遮挡杂质的锯齿，能够在污水通过前网的网孔时，通过锯齿将丝状或类似丝状的杂质遮挡在前网外部，从而使前网在具备过滤颗粒杂质功能的情况下，还能有效避免丝状杂质通过过滤网，使前网的过滤功能得到进一步丰富和扩展;由于活性炭用于污水处理，可有效除臭，脱色，有效去除水质里面的有害物质,而且活性炭具有发达的孔隙结构，良好的吸附性能，机械强度高，易反复再生，造价低等特点，在工业和生活用水的净化处理方面不仅效果好，而且成本也较低;中网通过将网丝设置为空心结构，并在网丝的内部填充设置有活性炭，不仅保证中网能够起到过滤颗粒杂质的作用，还能够充分利用活性炭的污水处理效果，进一步提高了过滤网的污水处理效果;在中网的后部设置防菌过滤网，能够在污水经过前面的两道过滤网进行过滤处理之后，对处理过的污水进一步进行防菌过滤处理，进一步提高本申请的污水处理质量和防菌效果。
本申请的上述方案通过将过滤网中网框两端的安装板安装在污水经过的开口处，安装板通过螺钉或螺栓穿过安装孔进行固定;在安装时，首先将中网框进行安装固定，然后通过滑槽和滑块的配合安装方式，将前网框和后网框分别安装在中网框的前面和后面，此时，污水经过本申请的过滤网时，需要经过三道次的过滤处理，第一道次通过前网将丝状杂质、颗粒状杂质等进行第一道次过滤，然后通过中网对水中的颗粒物质和臭味等进行再次吸附清除，最后通过后网进行最后的防菌过滤，使污水质量得到进一步提高和处理。
优选的，所述前网的材质为碳纤维增强材料，所述前网的网孔孔径为1mm-2mm，前网通过内嵌安装方式嵌入安装在所述前网框中。
优选的，所述前网的网丝直径为0.5mm-0.8mm，所述前网的网孔形状为圆形、长方形、正方形或六边形。
优选的，所述锯齿的外形为圆锥形结构，锥形结构的底部固定在所述前网的网丝上，锥形结构的尖端方向指向所述前网的网孔几何中心位置。
优选的，所述中网的材质为纤维编织物材料，所述中网的网孔直径为0.5mm-1mm，所述中网的网丝由纤维编织物材料编织成圆孔型的筒状。
优选的，所述中网的网丝孔径为1.2mm-1.5mm，网丝的孔壁厚度为0.1mm-0.2mm。
优选的，所述活性炭为颗粒直径为0.2mm-0.3mm的球形颗粒状结构，所述活性炭填充在中网上彼此相邻的网丝交点之间的网丝空心内部。
优选的，所述前滑块与所述前滑槽之间的配合面为光滑表面，两者之间为间隙配合;所述后滑块与后滑槽之间的配合表面为光滑表面，两者之间为间隙配合;所述前滑块、后滑块的截面形状结构均为T型结构;所述前滑块、后滑块与所述中网框固定连接为一个整体。
优选地，所述安装板与中网框一体制作而成。
优选的，所述安装板的截面形状为T型结构，安装板的外侧面为光滑表面，安装板上设置的安装孔为内壁光滑的通孔，安装孔的数量为4-8个。
优选的，所述后网的网孔直径为0.5mm-1mm，后网通过嵌入安装方式嵌入安装在所述后网框内，后网的网孔形状为圆孔形状或平行四边形孔状。
与现有技术相比，本发明的有益效果是：
1、本发明的过滤网包括匹配安装有前网的前网框、匹配安装有中网的中网框、以及匹配安装有后网的后网框，能够使本申请在污水处理过程中，通过多道污水处理过滤网络对污水进行处理，提高污水处理效率和质量;本申请通过三道过滤网的结构设计，简化了当前污水处理设备的复杂结构，使污水处理过滤网的制造成本得到有效降低，结合安装板和安装孔、滑槽以及滑块的安装方式，使过滤网的安装和拆卸更加方便。
2、本发明的所述前网的网孔四周设置有用于过滤和遮挡杂质的锯齿，能够在污水通过前网的网孔时，通过锯齿将丝状或类似丝状的杂质遮挡在前网外部，从而使前网在具备过滤颗粒杂质功能的情况下，还能有效避免丝状杂质通过过滤网，使前网的过滤功能得到进一步丰富和扩展;由于活性炭用于污水处理，可有效除臭，脱色，有效去除水质里面的有害物质，而且活性炭具有发达的孔隙结构，良好的吸附性能，机械强度高，易反复再生，造价低等特点，在工业和生活用水的净化处理方面不仅效果好，而且成本也较低;中网通过将网丝设置为空心结构，并在网丝的内部填充设置有活性炭，不仅保证中网能够起到过滤颗粒杂质的作用，还能够充分利用活性炭的污水处理效果，进一步提高了过滤网的污水处理效果;在中网的后部设置防菌过滤网，能够在污水经过前面的两道过滤网进行过滤处理之后，对处理过的污水进一步进行防菌过滤处理，进一步提高本申请的污水处理质量和防菌效果。
