申请日2016.12.23
公开(公告)日2017.03.22
IPC分类号C02F1/28; C02F1/52
摘要
一种废水净化用硅藻土净化装置，包括机身，所述机身上端装置硅藻土加料装置，机身左侧上端装置进水管，机身右侧下端装置出水管，机身底端装置锥形集污斗，机身内部中端装置第一搅拌装置。本发明的一种废水净化用硅藻土净化装置，解决了现有技术中废水净化成本较高、净化效率较慢的不足，本发明采用硅藻土进行废水净化，净化工艺简单、净化设备体积小，易操作、净化成本低，并且净化效果好。

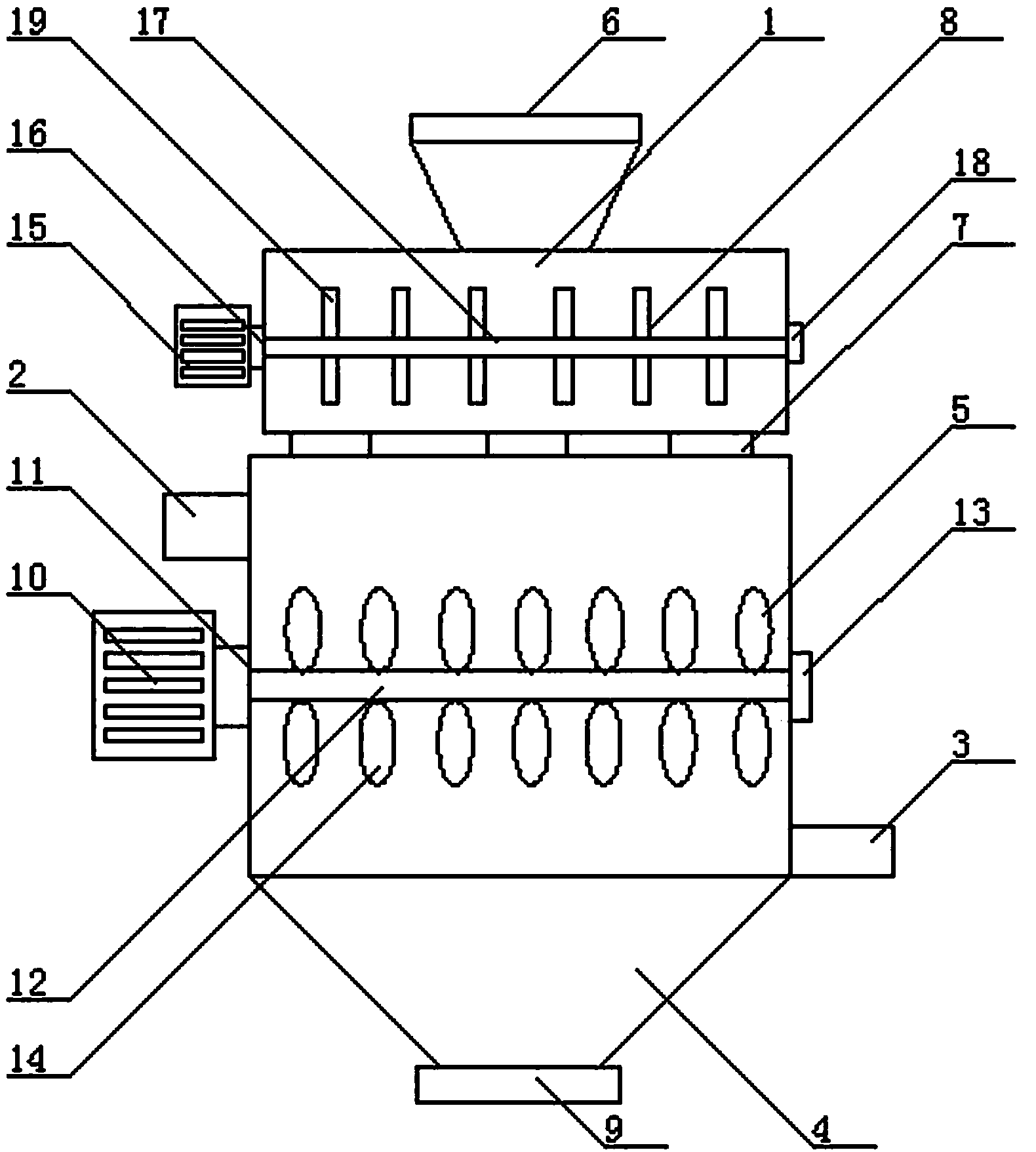

摘要附图
权利要求书
1.一种废水净化用硅藻土净化装置，包括机身，其特征在于：所述机身上端装置硅藻土加料装置，机身左侧上端装置进水管，机身右侧下端装置出水管，机身底端装置锥形集污斗，机身内部中端装置第一搅拌装置。
2.根据权利要求1所述一种废水净化用硅藻土净化装置，其特征在于：所述硅藻土加料装置顶端中间装置进料漏斗，硅藻土加料装置底端通过三个出料口连接机身顶面，硅藻土加料装置内部中端装置第二搅拌装置。
3.根据权利要求1所述一种 废水净化用硅藻土净化装置，其特征在于：所述锥形集污斗底端装置排污口。
4.根据权利要求1所述一种废水净化用硅藻土净化装置，其特征在于：所述第一搅拌装置由第一驱动电机、第一头部轴承、第一搅拌轴、第一尾部轴承和多个搅拌桨构成，所述第一驱动电机通过第一头部轴承固定于机身左侧中端，第一驱动电机右侧装置第一搅拌轴，所述第一搅拌轴右侧连接第一尾部轴承，所述第一尾部轴承装置在机身右侧中端，所述搅拌桨等距装置在第一搅拌轴上下两侧。
5.根据权利要求2所述一种废水净化用硅藻土净化装置，其特征在于：所述第二搅拌装置由第二驱动电机、第二头部轴承、第二搅拌轴、第二尾部轴承和多个搅拌棍构成，所述第二驱动电机通过第二头部轴承固定于硅藻土加料装置左侧中端，第二驱动电机右侧装置第二搅拌轴，所述第二搅拌轴右侧连接第二尾部轴承，所述第二尾部轴承装置在硅藻土加料装置右侧中端，所述搅拌棍等距装置在第二搅拌轴上下两侧。
说明书
一种废水净化用硅藻土净化装置
技术领域
本发明涉及废水净化领域，特别是涉及一种废水净化用硅藻土净化装置。
背景技术
一直是我国电力资源的主要供给方式，不论是我国的居民用电还是商业用电，一般来说都是通过的方式来供给。会产生大量的废水，产生的工业废水必须是净化后达到国家排放标准后才能排放，否则将对城市地下水资源造成严重的污染，对于人体和动物的健康产生巨大的威胁甚至是损害，并且严重影响当地生态平衡。而水体一旦被污染便难以再次恢复，因此，必须对产生的废水进行有效的净化。目前，常用的废水净化设备，大多体积较大，购入费用较高，从而增加了净化成本，不利于推广使用。
发明内容
本发明的目的在于提供一种废水净化用硅藻土净化装置，解决了现有技术中废水净化成本较高、净化效率较慢的不足，本发明采用硅藻土进行废水净化，净化工艺简单、净化设备体积小，易操作、净化成本低，并且净化效果好。
本发明的目的通过以下技术方案实现：
一种废水净化用硅藻土净化装置，包括机身，所述机身上端装置硅藻土加料装置，机身左侧上端装置进水管，机身右侧下端装置出水管，机身底端装置锥形集污斗，机身内部中端装置第一搅拌装置。
所述硅藻土加料装置顶端中间装置进料漏斗，硅藻土加料装置底端通过三个出料口连接机身顶面，硅藻土加料装置内部中端装置第二搅拌装置。
所述锥形集污斗底端装置排污口。
所述第一搅拌装置由第一驱动电机、第一头部轴承、第一搅拌轴、第一尾部轴承和多个搅拌桨构成，所述第一驱动电机通过第一头部轴承固定于机身左侧中端，第一驱动电机右侧装置第一搅拌轴，所述第一搅拌轴右侧连接第一尾部轴承，所述第一尾部轴承装置在机身右侧中端，所述搅拌桨等距装置在第一搅拌轴上下两侧。
所述第二搅拌装置由第二驱动电机、第二头部轴承、第二搅拌轴、第二尾部轴承和多个搅拌棍构成，所述第二驱动电机通过第二头部轴承固定于硅藻土加料装置左侧中端，第二驱动电机右侧装置第二搅拌轴，所述第二搅拌轴右侧连接第二尾部轴承，所述第二尾部轴承装置在硅藻土加料装置右侧中端，所述搅拌棍等距装置在第二搅拌轴上下两侧。
本发明的优点：本发明的一种废水净化用硅藻土净化装置，采用硅藻土对废水进行净化处理，主要是利用硅藻土孔容大、孔径大、比面积大、吸附性强的性能，能有效去除废水中的离子、色度等，主要可滤除废水中细微的悬浮物、胶体物质、细菌病毒等，同时，硅藻土净化兼具絮凝、沉降、吸附、过滤等综合功能，净化效果好，且净化效率高，并且处理工艺简单，易于操作，净化成本较低;其次，在硅藻土加料装置内部设置有第二搅拌器，既便于三个出料口均匀出料，又能对硅藻土进行搅拌、解块处理;另外，在机身内部中端装置第一搅拌装置，能够充分搅拌废水，使废水与硅藻土充分接触，提高其净化效果，缩短净化时间;此外，设置有锥形集污斗，便于沉淀物的沉降析出，清理十分方便。
