申请日2017.02.17
公开(公告)日2017.09.12
IPC分类号C02F9/14; C02F3/12
摘要

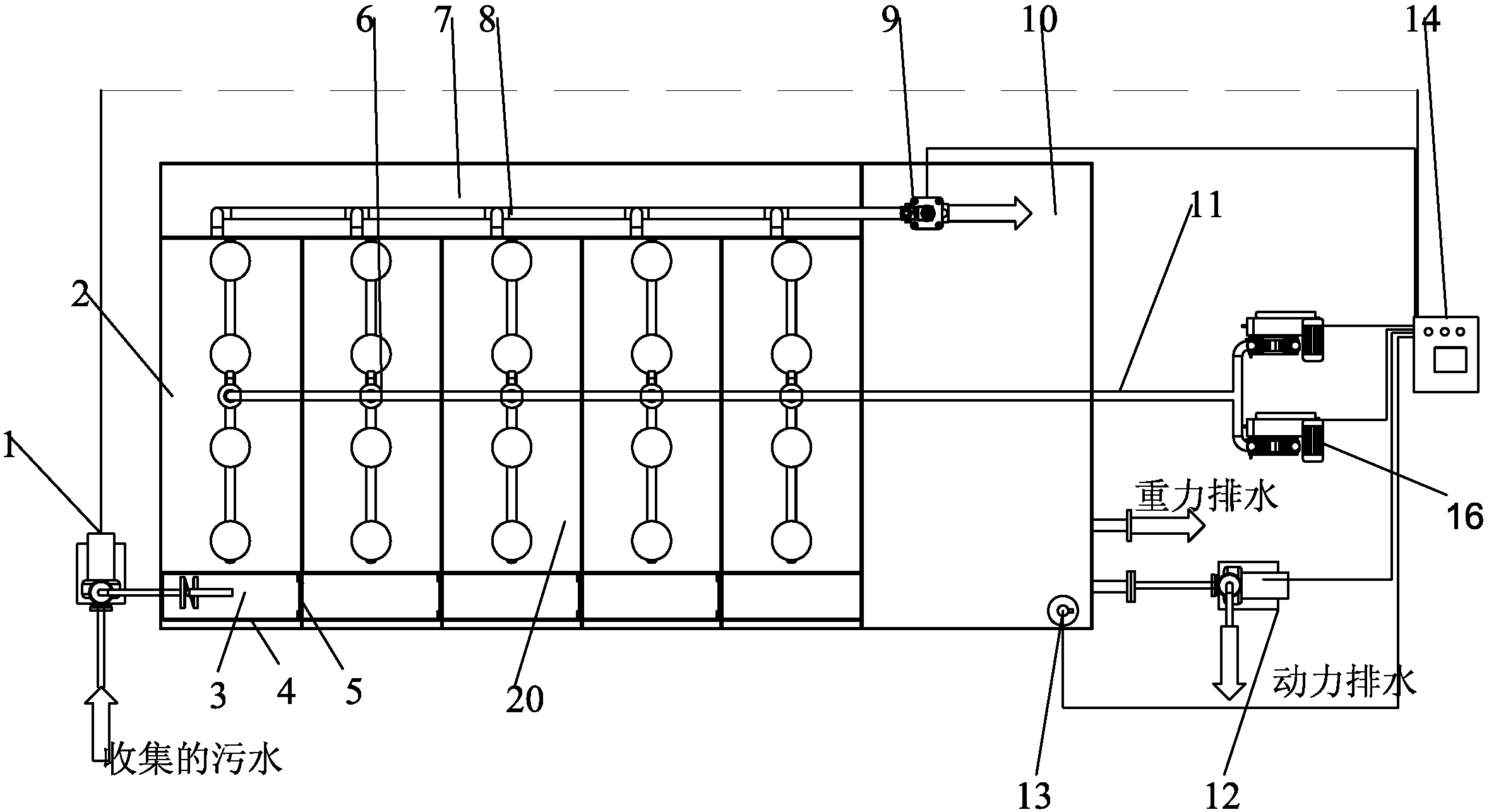

一种低能耗高效率处理农村生活 污水 的装置主要包括有污水提升泵、曝气池生化系统、清水池、风机曝气系统和自控系统，曝气池生化系统与清水池连通。曝气池生化系统包括有多个并列设置的生化反应器，每个生化反应器的一侧顶部均设有能相互连通的集水槽，在每相邻两个生化反应器的集水槽之间由插板控制分隔与连通，提升泵将污水提升至集水槽，集水槽在生化反应器侧壁的一侧设置有溢流装置,每个生化反应器的内部安装有风机曝气系统的曝气管路和曝气盘，曝气管路和曝气盘与风机曝气系统中的风机连通,生化反应器在相对集水槽的一侧均设置有出水槽，出水槽的进口堰门的标高低于溢流装置的进口堰门5mm‑100mm，出水槽直接连通所述清水池。
摘要附图
权利要求书
1.一种低能耗高效率处理农村生活污水的装置，用于处理农村生活污水，该装置主要包括有污水提升泵、曝气池生化系统、清水池、风机曝气系统和用于统一协调控制前述污水提升泵、曝气池生化系统、清水池、风机曝气系统的自控系统，所述曝气池生化系统的出水进入到所述清水池内部，其特征在于，所述曝气池生化系统包括有多个并列设置的生化反应器，每个生化反应器的一侧顶部均设有每个生化反应器并列安装固定后能相互连通的集水槽，在每相邻两个生化反应器的集水槽之间由插板控制分隔与连通，所述集水槽接收所述污水提升泵提供的污水，所述集水槽在所述生化反应器侧壁的一侧设置有溢流装置，每个生化反应器的内部安装有风机曝气系统中的曝气管路和曝气盘，曝气管路和曝气盘与风机曝气系统设置在所述曝气池生化系统外的风机连通;所述生化反应器在相对所述集水槽的一侧均设置有连成一通槽的出水槽，所述出水槽的进口堰门标高低于所述溢流装置的进口堰门5mm-100mm，所述出水槽直接连通所述清水池。
2.根据权利要求1所述的低能耗高效率处理农村生活污水的装置，其特征在于，所述生化反应器在低于所述出水槽进口堰门处设置有一溢流管，所述溢流管的中心标高低于所述出水槽进口堰门10-100mm，所述溢流管与所述清水池的连接处设置有一由所述自控系统统一控制开启与闭合的电磁阀。
3.根据权利要求1所述的低能耗高效率处理农村生活污水的装置，其特征在于，所述每个生化反应器的内底部设置有活性污泥层。
4.根据权利要求1所述的低能耗高效率处理农村生活污水的装置，其特征在于，所述风机曝气系统选用多台独立控制的风机，所述风机曝气系统中的曝气管路从所述生化反应器的顶部延伸进入到所述生化反应器的内部，并与固定安装在所述生化反应器内底部的曝气盘连通，所述曝气盘采用微孔曝气盘或者微孔管，所述曝气管路在进入到所述生化反应器之前均安装有调节阀，调节生化反应器中的DO值。
5.根据权利要求1所述的低能耗高效率处理农村生活污水的装置，其特征在于，所述清水池为消毒池，采用次氯酸钠进行杀菌消毒，所述清水池的出水采用自流排水或者外排泵动力排水。
6.根据权利要求1所述的低能耗高效率处理农村生活污水的装置，其特征在于，所述曝气池生化系统、清水池连成一体，在其外表面包覆有100mm厚的防水保温层后埋于地下。
7.根据权利要求1所述的低能耗高效率处理农村生活污水的装置，其特征在于，所述溢流装置为一块高度低于生化反应器侧壁的竖立板块，所述竖立板块的顶部至少比所述集水槽的底板高20mm,形成溢流装置的进口堰门，底部一直延伸到所述生化反应器的底部，形成出口堰门。
8.根据权利要求7所述的低能耗高效率处理农村生活污水的装置，其特征在于，所述溢流装置的出口堰门标高低于所述曝气盘20-100mm。
9.根据权利要求7所述的低能耗高效率处理农村生活污水的装置，其特征在于，所述溢流装置的竖立板块离所述生化反应器侧壁小于等于100mm。
说明书
低能耗高效率处理农村生活污水的装置
技术领域
本实用新型涉及污水处理技术，属于反应器范畴，具体地说，涉及一种用于农村生活污水处理的装置。
背景技术
目前生活污水处理主要是采用好氧污泥活性法、AAO(Anaerobic-Anoxic-Oxic)、接触氧化、MBR(MembraneBio-Reactor)膜生物反应器、FMBR膜生物反应器等工艺。好氧活性污泥法需要大的曝气量，因而投资高，运行成本也高;AAO法是最常规的生活污水处理方法，其缺点是单纯好氧时间长，且动设备多，能耗高;接触氧化其核心是在反应池中填充填料，利用填料上的生物膜与污水接触发生氧化还原反应，使污水得到净化，其缺点是填料容易断丝、损坏，且不好更换，并且拆装困难，能耗也高。MBR膜生物反应器就是在传统的AAO工艺上，在好氧池内置放了膜，其缺点是动设备多，能耗高，且膜需要清洗，增加了运行维护成本。
且目前农村生活污水处理工艺都是套用城市污水厂的处理工艺，在实施过程中并未考虑到农村生活污水收集的特殊性，由于农村生活污水收集管网没有统一的施工标准，并且在某些区域，特别是北方，夏天地下水位高，冬天地下水位低，在建设管网时，有地下水位渗入污水收集管网。在农村，由于没有统一的供暖设施，冬天室内温度低，特别是在安装瓮的房间温度低，而且不少富裕的村民选择冬天在城里过冬，因此，冬天收集的污水量少;在夏天，村民可以在自家洗澡，造成夏天收集的生活污水量大。因此，由于村民的生活习惯、生活方式和季节的变化，收集的生活污水量在四季变化很大，按照最大量进行设计的一体化设备在冬天由于水量少导致一体化设备不能正常运行，造成一体化设备闲置。
为此，如何针对农村生活污水的特性，开发一套适合农村污水水质和水量且运行成本低的污水处理工艺，也是各行从业人员和学者们一直研究的课题。
发明内容
本实用新型的目的是针对上述现状，提供一种适合于农村生活污水，且具有高效降解有机物，具有脱氮除磷能力，并运行费用低的农村生活污水处理装置。
本实用新型中低能耗高效率处理农村生活污水的装置，用于处理农村生活污水，该装置主要包括有污水提升泵、曝气池生化系统、清水池、风机曝气系统和用于统一协调控制前述污水提升泵、曝气池生化系统、清水池、风机曝气系统的自控系统，所述曝气池生化系统的出水进入到所述清水池内部，所述曝气池生化系统包括有多个并列设置的生化反应器，每个生化反应器的一侧顶部均设有每个生化反应器并列安装固定后能相互连通的集水槽，在每相邻两个生化反应器的集水槽之间由插板控制分隔与连通，所述集水槽接收所述污水提升泵提供的污水，所述集水槽在所述生化反应器侧壁的一侧设置有溢流装置，每个生化反应器的内部安装有风机曝气系统中的曝气管路和曝气盘，曝气管路和曝气盘与风机曝气系统设置在所述曝气池生化系统外的风机连通;所述生化反应器在相对所述集水槽的一侧均设置有连成一通槽的出水槽，所述出水槽的进口堰门标高低于所述溢流装置的进口堰门5mm-100mm，所述出水槽直接连通所述清水池。
所述生化反应器在低于所述出水槽进口堰门处设置有一溢流管，所述溢流管的中心标高低于所述出水槽进口堰门10-100mm，所述溢流管与所述清水池的连接处设置有一由所述自控系统统一控制开启与闭合的电磁阀。
所述每个生化反应器的内底部设置有活性污泥层，活性污泥的浓度根据污水进水水质确定。
所述风机曝气系统选用多台独立控制的风机，所述风机曝气系统中的曝气管路从所述生化反应器的顶部延伸进入到所述生化反应器的内部，并与固定安装在所述生化反应器内底部的曝气盘连通，所述曝气盘采用微孔曝气盘或微孔曝气管，所述曝气管路在进入到所述生化反应器之前均安装调节阀，调节生化反应器中的DO值，调节阀可以采用手动，也可以采用自动调节阀，根据生化反应器中的DO值自动进行调节。
所述清水池为消毒池，采用次氯酸钠进行杀菌消毒，所述清水池的出水采用自流排水或者外排泵动力排水。
所述曝气池生化系统、清水池连成一体，在其外表面包覆有100mm厚的防水保温层后埋于地下。
所述溢流装置为一块高度低于生化反应器侧壁的竖立板块，所述竖立板块的顶部至少比所述集水槽的底板高20mm,形成溢流装置的进口堰门，底部一直延伸到所述生化反应器的底部，形成出口堰门。
所述溢流装置的出口堰门标高低于所述曝气盘20-100mm。
所述溢流装置的竖立板块离所述生化反应器侧壁小于等于100mm。
本实用新型的优点和效果是：
采用独特的进水方式，利用平推流原理进行排水;
采用周期时序控制，提高了污水处理效率，并且控制灵活;
出水水质COD、BOD5、氨氮去除率达到GB18918-2012《城镇污水处理厂污染物排放标准》一级A标准，同时具有脱氮除磷效果;动设备少，维修成本低，且每吨水处理成本低于0.25元(每千瓦时电耗按1元钱进行计算);
适合农村污水收集量四季变化大的工况。
